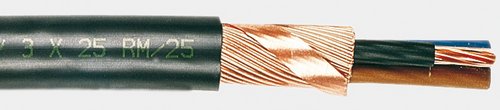

Erdkabel NYCWY nach VDE 0276 NYCY / NYCWYZurück zur ÜbersichtAnwendungAls Energie- und Steuerkabel zur Verwendung vorrangig für Industrie- und Schaltanlagen, in Kraftwerken und Ortsnetzen, dort wo erhöhter elektrischer und mechanischer Schutz gegen Berührungsspannung gefordert wird. Zur Verlegung im Freien, in der Erde, in Innenräumen und in Kabelkanälen | | Aufbau| Leiter | Kupferleiter blank nach VDE 0295; (RE) rund eindrähtig | | Aderkennzeichnung | Nach VDE 0293-308 Füllmantel | | Aderisoltaion | PVC | | Konzentrische Leiter | Aus blanken Kupferdrähten um die gemeinsamen Aderumhüllung verseit mit Gegenwendel aus Kupferband (Kupferdrähte in Innenlage, Kupferband in der Außenlage) | | Außenmantel | PVC schwarz |
| | Technische Daten| Nennspannung | 0,6 / 1kV | | Prüfspannung | 4kV | | Temperaturbereich | -5°C - +50°C (beim Verlegen)
-30°C - +70°C (nach Verlegen) | | Betriebstemperatur | +70°C (max) | | Biegeradius | 12 x Kabeldurchmesser | | Flammwidrigkeit | Nach VDE 0472 T. 804 Prüfart B (=IEC 332-1) |
|
Kabel Kategorie: ErdkabelVarianten| Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| NYCWY |
|---|
| 1249132 | 2 X 10 RE/10 | 19,0 | 31,2 | 65 | | 1249133 | 2 X 16 RE/16 | 21,0 | 48,9 | 85 | | 0112002 | 3 X 10,0 RE/10 | 20,0 | 40,8 | 75 | | 0112016 | 3 X 120,0 SM/1 | 43,0 | 478,6 | 555 | | 0112112 | 3 X 120,0 SM/7 | 41,0 | 423,6 | 505 | | 0112018 | 3 X 150,0 SM/1 | 45,0 | 597,0 | 690 | | 0112114 | 3 X 150,0 SM/7 | 46,0 | 510,0 | 600 | | 0112004 | 3 X 16,0 RE/16 | 22,0 | 64,3 | 105 | | 0112116 | 3 X 185,0 SM/9 | 51,0 | 638,3 | 755 | | 0112118 | 3 X 240,0 SM/1 | 57,0 | 824,2 | 990 | | 0112102 | 3 X 25,0 RM/16 | 26,0 | 90,2 | 150 | | 0112006 | 3 X 25,0 RM/25 | 26,0 | 100,3 | 160 | | 0112104 | 3 X 35,0 SM/16 | 28,0 | 119,0 | 175 | | 0112008 | 3 X 35,0 SM/35 | 28,0 | 140,2 | 185 | | 0112106 | 3 X 50,0 SM/25 | 30,0 | 172,3 | 225 | | 0112010 | 3 X 50,0 SM/50 | 31,0 | 200,0 | 245 | | 0112108 | 3 X 70,0 SM/35 | 33,0 | 241,0 | 305 | | 0112012 | 3 X 70,0 SM/70 | 34,0 | 279,6 | 335 | | 0112110 | 3 X 95,0 SM/50 | 39,0 | 329,6 | 410 | | 0112014 | 3 X 95,0 SM/95 | 41,0 | 379,1 | 455 | | 0112202 | 4 X 10,0 RE/10 | 21,0 | 50,4 | 90 | | 0112216 | 4 X 120,0 SM/7 | 47,0 | 538,8 | 660 | | 0112218 | 4 X 150,0 SM/7 | 52,0 | 654,0 | 785 | | 0112204 | 4 X 16,0 RE/16 | 24,0 | 79,6 | 130 | | 0112220 | 4 X 185,0 SM/9 | 57,0 | 815,9 | 1010 | | 0112222 | 4 X 240,0 SM/1 | 62,0 | 1054,6 | 1264 | | 0112206 | 4 X 25,0 RM/16 | 28,0 | 114,2 | 180 | | 0112208 | 4 X 35,0 SM/16 | 30,0 | 152,6 | 210 | | 0112210 | 4 X 50,0 SM/25 | 34,0 | 220,3 | 285 | | 0112212 | 4 X 70,0 SM/35 | 38,0 | 308,2 | 390 | | 0112214 | 4 X 95,0 SM/50 | 43,0 | 420,8 | 525 |
| |
|
