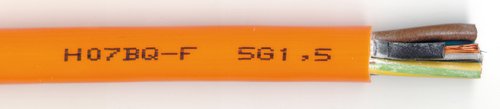

Geräteanschlussleitung PUR H05BQ-F/H07BQ-F

Zurück zur Übersicht

Anwendung Im Freien und in trockenen und nassen Räumen und bei hohen mechanischen Beanspruchungen. Sie eignet sich für elektrische Handgeräte, wie Bohrmaschinen, Schleifhexen und andere Elektrowerkzeuge. Zum Steuern in der Stahlindustrie, Automobil- und Montanindustrie sowie in der chemischen Industrie, wo die Leitungen Mineralölen ausgesetzt sind und während des Einsatzes über scharfe Kanten, rauhe Böden und scharfe Metallspäne gezogen werden.

Aufbau Leiter Kupferlitze blank, feindrähtig nach VDE 0295 Kl. 5 Aderisolation Gummimischung Aderkennzeichnung VDE 0293-308 in Lagen verseilt Mantel PUR Farbe orange

Technische Daten Nennspannung H05BQ-F 300/500 V H07BQ-F 450/750 V Prüfspannung H05BQ-F 2000 V H07BQ-F 2500 V Temperaturbereich -5 °C – +80 °C (bewegt) Biegeradius 12,5 x Leitungsdurchmesser mind. (flexibler Einsatz) Brennverhalten schwer entflammbar Produktvorteile - schnittfest - hohe Abriebfestigkeit - mikrobenfest - ölbeständig - kältebeständig Hinweis Bedruckungsservice auf Anfrage

Kabel Kategorie: Installations- und Industrieleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht * VDE angelehnt 0104718 H07BQ-F 2 X 1,5 8,4 2,9 10 0104735 H07BQ-F 3 G 1,5 8,9 4,3 12 0104736 H07BQ-F 3 G 2,5 10,6 7,2 17.5 0104740 H07BQ-F 4 G 1,5 9,9 5,8 15 0104741 H07BQ-F 4 G 2,5 11,8 9,6 23 2246328 H07BQ-F 4 G 4,0 16,2 15,4 32.7 0100110 H07BQ-F 4 G 6,0 18,1 23,0 50 0104745 H07BQ-F 5 G 1,5 10,8 7,2 18 0104746 H07BQ-F 5 G 2,5 13,1 12,0 28 0100104 H07BQ-F 5 G 4,0 17,9 19,2 41.5 0100112 H07BQ-F 5 G 6,0 20,0 28,8 58.6 2822139 H07BQ-F 7 G 1,5 13,0 10,1 35 Bestnr Adern Außen Ø Cu-Zahl Gewicht H05BQ-F 0104710 2 X 0,75 6,4 1,44 6 0104714 2 X 1,0 7,0 1,92 7 0104733 3 G 0,75 7,0 2,16 7 0104734 3 G 1,0 7,4 2,90 8 0104738 4 G 0,75 7,6 2,88 8.5 0104739 4 G 1,0 8,1 3,84 10 0104743 5 G 0,75 8,5 3,60 10.5 0104744 5 G 1,0 9,0 4,80 12
