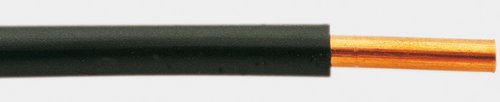

PVC-Verdrahtungsleitung, eindrähtig nach VDE 0281-3 H07V-UZurück zur ÜbersichtAnwendungDiese Leitungen sind bestimmt für die Verlegung
in Rohren auf, in und unter Putz soweie in
geschlossenen Installationkanälen. Zur inneren
Verdrahtung von Geräten, Schaltanlagen und
Verteilern sowie für geschützte Verlegung in
und an Leuchten.
Hinweis:
Diese Leitungen dürfen nicht zur direkten Verlegung
auf Pritschen, Rinnen oder Wannen verwendet
werden. | | Aufbau| Leiter | Kupfer blank, eindrähtig | | Mantelfarbe | nach VDE 0293-308 | | Isolation | PVC nach VDE 0207 |
| | Technische Daten| Nennspannung | 450/750 V | | Prüfspannung | 2500 V | | Temperaturbereich | +5 °C - +70 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen) | | Biegeradius | 15 x Leitungsdurchmesser (min.) | | Flammwidrigkeit | nach VDE 0472 T. 804 Prüfart B (=IEC 332-1) | | Betriebstemp. | +70 °C (max.) |
|
Kabel Kategorie: Installations- und IndustrieleitungenVarianten| Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| H07V-U |
|---|
| 0100246 | 1,5 BL | 2,8 | 1,44 | 2 | | 0100224 | 1,5 BR | 2,8 | 1,44 | 2 | | 0100227 | 1,5 GE | 2,8 | 1,44 | 2 | | 0100226 | 1,5 GN | 2,8 | 1,44 | 2 | | 0100222 | 1,5 GN/GE | 2,8 | 1,44 | 2 | | 0100225 | 1,5 GR | 2,8 | 1,44 | 2 | | 0100223 | 1,5 HBL | 2,8 | 1,44 | 2 | | 0100236 | 1,5 OR | 2,8 | 1,44 | 2 | | 1245575 | 1,5 RS | 2,8 | 1,44 | 2 | | 0100229 | 1,5 RT | 2,8 | 1,44 | 2 | | 0100221 | 1,5 SW | 2,8 | 1,44 | 2 | | 0100228 | 1,5 VIO | 2,8 | 1,44 | 2 | | 0100230 | 1,5 WS | 2,8 | 1,44 | 2 | | 0100285 | 10,0 BL | 5,6 | 9,60 | 11 | | 0100264 | 10,0 BR | 5,6 | 9,60 | 11 | | 2939689 | 10,0 DBL | 5,6 | 9,60 | 11 | | 0100262 | 10,0 GN/GE | 5,6 | 9,60 | 11 | | 0110481 | 10,0 GR | 5,6 | 9,60 | 11 | | 0100263 | 10,0 HBL | 5,6 | 9,60 | 11 | | 0100269 | 10,0 RT | 5,6 | 9,60 | 11 | | 0100261 | 10,0 SW | 5,6 | 9,60 | 11 | | 0100268 | 10,0 VIO | 5,6 | 9,60 | 11 | | 0110487 | 10,0 WS | 5,6 | 9,60 | 11 | | 2624654 | 16,0 BR | 7,0 | 15,40 | 17 | | 2624660 | 16,0 GR | 7,0 | 15,40 | 17 | | 0100273 | 16,0 HBL | 7,0 | 15,40 | 17 | | 2624653 | 16,0 RT | 7,0 | 15,40 | 17 | | 0100271 | 16,0 SW | 7,0 | 15,40 | 17 | | 0100275 | 2,5 BL | 3,4 | 2,40 | 3.1 | | 0100234 | 2,5 BR | 3,4 | 2,40 | 3.1 | | 0100237 | 2,5 GE | 3,4 | 2,40 | 3.1 | | 0100206 | 2,5 GN | 3,4 | 2,40 | 3.1 | | 0100232 | 2,5 GN/GE | 3,4 | 2,40 | 3.1 | | 0100235 | 2,5 GR | 3,4 | 2,40 | 3.1 | | 0100233 | 2,5 HBL | 3,4 | 2,40 | 3.1 | | 0100288 | 2,5 OR | 3,4 | 2,40 | 3.1 | | 1245597 | 2,5 RS | 3,4 | 2,40 | 3.1 | | 0100239 | 2,5 RT | 3,4 | 2,40 | 3.1 | | 0100231 | 2,5 SW | 3,4 | 2,40 | 3.1 | | 1245602 | 2,5 TR | 3,4 | 2,40 | 3.1 | | 0100238 | 2,5 VIO | 3,4 | 2,40 | 3.1 | | 0100240 | 2,5 WS | 3,4 | 2,40 | 3.1 | | 0100277 | 4,0 BL | 3,9 | 3,80 | 4.6 | | 0100244 | 4,0 BR | 3,9 | 3,80 | 4.6 | | 0100242 | 4,0 GN/GE | 3,9 | 3,80 | 4.6 | | 0100245 | 4,0 GR | 3,9 | 3,80 | 4.6 | | 0100243 | 4,0 HBL | 3,9 | 3,80 | 4.6 | | 1245615 | 4,0 OR | 3,9 | 3,80 | 4.6 | | 0100249 | 4,0 RT | 3,9 | 3,80 | 4.6 | | 0100241 | 4,0 SW | 3,9 | 3,80 | 4.6 | | 0100248 | 4,0 VIO | 3,9 | 3,80 | 4.6 | | 0100250 | 4,0 WS | 3,9 | 3,80 | 4.6 | | 0100279 | 6,0 BL | 4,4 | 5,80 | 6.5 | | 0100254 | 6,0 BR | 4,4 | 5,80 | 6.5 | | 0100252 | 6,0 GN/GE | 4,4 | 5,80 | 6.5 | | 0100255 | 6,0 GR | 4,4 | 5,80 | 6.5 | | 0100253 | 6,0 HBL | 4,4 | 5,80 | 6.5 | | 1245630 | 6,0 OR | 4,4 | 5,80 | 6.5 | | 0100259 | 6,0 RT | 4,4 | 5,80 | 6.5 | | 0100251 | 6,0 SW | 4,4 | 5,80 | 6.5 | | 0100258 | 6,0 VIO | 4,4 | 5,80 | 6.5 | | 0100260 | 6,0 WS | 4,4 | 5,80 | 6.5 |
| |
|
