Mantelleitung nach VDE 0250 Teil 204 NYM-O

Zurück zur Übersicht

Anwendung Für Installationen im Haushalt, in der Industrie, im Freien, in trockenen und nassen Räumen, auf, in und unter Putz, in Mauerwerk und in Beton (ausgenommen Schüttel-, Rüttel- oder Stampfbeton). Bei Außenanwendung muss die Leitung vor direkter Sonneneinstrahlung geschützt werden.

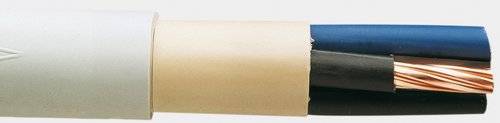

Aufbau Leiter Kupferleiter blank - 10 qmm eindrähtig > 10 qmm mehrdrähtig Aderisolation PVC nach VDE 0207 T. 4 Außenmantel PVC grau Kennzeichnung nach VDE 0293-308 Füllmantel

Technische Daten Nennspannung 300/500 V Prüfspannung 2000 V Temperaturbereich +5 °C – +70 °C (beim Verlegen) -40 °C – +70 °C (nach Verlegen) Biegeradius 4 x Leitungsdurchmesser (fester Verlegung) Betriebstemp. +70 °C (max.)

Kabel Kategorie: Installations- und Industrieleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht NYM-O 0101611 1 X 1,5 5,4 1,44 4.4 0101627 1 X 10,0 8,4 9,6 18.9 0101629 1 X 16,0 9,9 15,4 24.1 0101613 1 X 2,5 6,0 2,4 7 0101621 1 X 4,0 6,6 3,8 8 0101624 1 X 6,0 7,2 5,8 14.1 0101631 2 X 1,5 8,7 2,9 11.5 0101818 2 X 2,5 9,8 4,8 19 0101815 3 X 1,5 9,1 4,3 13.5 0101634 3 X 2,5 10,4 7,2 22.9 0101643 4 X 1,5 9,8 5,8 16 0101830 4 X 10,0 17,9 38,4 71.1 0101832 4 X 16,0 22,0 61,4 104.8 0101824 4 X 2,5 11,3 9,6 23 0101837 4 X 25,0 26,9 96,0 164.9 0101838 4 X 35,0 30,0 134,4 200 0101827 4 X 4,0 13,8 15,4 33 0101829 4 X 6,0 15,1 23,0 50.9 2824221 5 X 1,5 10,8 7,2 19 2824220 5 X 10,0 19,5 48,0 88 2824222 5 X 16,0 24,4 76,8 124.9 2824223 5 X 2,5 12,2 12,0 27.5 2824224 5 X 4,0 14,9 19,2 41 2824225 5 X 6,0 16,3 28,8 54 0101873 7 X 1,5 11,5 10,1 23.5
