Neoprene Rundleitungen mit Tragorgan in Anlehnung an DIN VDE 0250 STN-JZ

Zurück zur Übersicht

Anwendung In trockenen, feuchten und nassen Räumen, sowie im Freien als Aufzugssteuerleitungen, Steuerleitung an Förderanlagen, Werkzeugmaschinen, oder als Mess- und Signalleitungen, bei denen eine Resistenz gegen Öle, Fette und chemische Einflüsse gefordert wird.

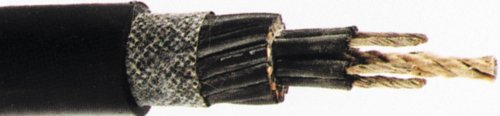

Aufbau Leiter Kupferlitze blank feinstdrähtig Klasse 5 und 6 Aderisolation Gummimischung nach VDE 0207 T. 20 Tragorgan (Hanf- oder Sisalkordel etc.) bzw. Bandbewickelung mit Aderkennzeichnung schwarz mit weißen Ziffern und grün-gelber Schutzleiter in der Außenlage Außenmantel Gummimischung Mantelfarbe schwarz Trägerfäden, je nach Aufbau

Technische Daten Nennspannung 300/500 V Prüfspannung 3000 V Temperaturbereich -25 °C - 70 °C (bewegt) 40 °C - +80 °C (fest verlegt) Biegeradius 10 x Leitungsdurchmesser)

Kabel Kategorie: Installations- und Industrieleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht STN-JZ 0106071 12 X 1,0 18,5 12,40 39 0106243 12 X 1,5 19,9 18,20 51 0106404 12 X 2,5 23,3 34,10 69.1 0106073 16 X 1,0 17,9 16,50 43.3 0106074 18 X 1,0 19,2 19,40 47.2 0106245 18 X 1,5 20,9 28,80 61.9 0106405 18 X 2,5 24,4 43,20 88 2249829 2 X 1,0 - - 0 2249828 2 X 1,5 - - 0 2249827 2 X 2,5 - - 0 0106085 24 X 1,0 22,1 26,10 65.1 0106246 24 X 1,5 23,4 37,40 81.8 0106406 24 X 2,5 28,5 59,80 122.2 0106066 3 X 1,0 8,3 3,10 11 0106089 3 X 1,5 8,7 4,60 14.1 2249826 3 X 2,50 10,2 7,40 17.3 0106086 36 X 1,0 26,1 40,00 91 2249825 4 X 1,0 - - 0 0106094 4 X 1,5 9,9 6,20 15 0106412 4 X 10,0 21,8 39,80 72 0106414 4 X 16,0 25,4 63,50 102 0106400 4 X 2,5 11,6 10,28 21 0106407 4 X 4,0 15,2 15,70 40 0106409 4 X 6,0 16,8 24,40 44.5 0106248 42 X 1,5 30,0 67,70 138 2249824 5 X 1,0 - - 0 0106095 5 X 1,5 10,9 7,80 18.1 0106413 5 X 10,0 24,6 49,70 92 0106415 5 X 16,0 28,0 79,50 125 0106401 5 X 2,5 12,4 13,50 25.6 0106408 5 X 4,0 16,8 19,80 43 0106411 5 X 6,0 19,0 29,60 56 0106087 54 X 1,0 31,6 51,80 140 0106088 60 X 1,0 32,9 58,60 149.4 0106067 7 X 1,0 12,9 7,20 20.5 0106096 7 X 1,5 14,0 10,90 27 0106402 7 X 2,5 16,6 18,86 38 0106097 8 X 1,5 15,2 12,20 31 0106403 8 X 2,5 18,9 22,90 54.2 0106069 9 X 1,0 14,4 9,10 27.5 0106098 9 X 1,5 15,9 14,00 41
