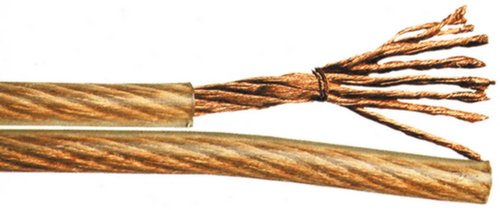

Lautsprecherleitung lautsprecherleitung

Zurück zur Übersicht

Anwendung Lautsprecherleitungen verbinden Verstärker und Lautsprecherboxen. Der Querschnitt sollte möglichst groß gewählt werden, um einerseits auch hohe Leistungen verlustarm übertragen zu können und andererseits die im Lautsprecher entstehende Gegen-EMK über den Innenwiderstand des Verstärkers zu bedämpfen. HIFI höchster Klasse: Sehr feindrähtig und somit äußerst flexibel. Durch eine sehr enge Litzenverseilung bildet der Kupferstrang die für eine saubere Übertragung des Hochtonbereichs notwendige Oberfläche. Die einzelnen Adern werden gegensätzlich verseilt, so dass das Kabel auch nach stärksten Verdrehungen immer wieder in seine Ausgangslage zurückfällt. Kabel mit einem optimalen Preis-Leistungsverhältnis.

Aufbau Leiter Cu-Litze feinstdrähtig oder Superfeinstdrähtig siehe unten Isolation PVC div. Farben

Technische Daten Wellenwiderstand Impendanz 50 Ohm ± 2 Dämpfung bei 20 °C (dB/100 m) 10 MHz 4,0 dB 20 MHz 5,8 dB 50 MHz 9,4 dB 100 MHz 13,7 dB 200 MHz 19,8 dB 500 MHz 32,9 dB 1000 MHz 50,1 dB Gleichstromwiderstand Innenleiter 27 Ω/km Außenleiter 9 Ω/km Minimaler Biegeradius 25 mm

Kabel Kategorie: Installations- und Industrieleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht Lautsprecherleitungen 2 x 2,5 2824130 LSP 2 X 2,5 SW 3,6X7,4 78X0,2 / 5,0 6 2824131 LSP 2 X 2,5 TR 3,6X7,4 78X0,2 / 5,0 6 2824132 LSP 2 X 2,5 WS 3,6X7,4 78X0,2 / 5,0 6 Bestnr Adern Außen Ø Cu-Zahl Gewicht Lautsprecherleitungen 2 x 1,5 2824127 LSP 2 X 1,5 SW 2,8X5,8 48X0,2 / 3,0 4.2 0101069 LSP 2 X 1,5 TR 2,8X5,8 322X0,1 / 3,0 6 2824128 LSP 2 X 1,5 TR 2,8X5,8 48X0,2 / 3,0 4.2 2824129 LSP 2 X 1,5 WS 2,8X5,8 48X0,2 / 3,0 4.2 0101070 LSP 2 X 2,5 TR 3,6X7,4 511X0,1 / 5,0 10.5 0101071 LSP 2 X 4,0 TR 4,5X9,7 511X0,1 / 8,0 10.5 0101072 LSP 2 X 6,0 TR 6,1X12,5 777X0,1 / 12,0 14.1 Bestnr Adern Außen Ø Cu-Zahl Gewicht Lautsprecherleitungen 2 x 4,0 2824133 LSP 2 X 4,0 SW 4,5X9,7 126X0,2 / 8,0 10.5 2824134 LSP 2 X 4,0 TR 4,5X9,7 126X0,2 / 8,0 10.5 2824135 LSP 2 X 4,0 WS 4,5X9,7 126X0,2 / 8,0 10.5 Bestnr Adern Außen Ø Cu-Zahl Gewicht Lautsprecherleitungen 2824121 LSP 2 X 0,75 BR 2,35X4,9 24X0,2 / 1,4 2.3 2824122 LSP 2 X 0,75 GR 2,35X4,9 24X0,2 / 1,4 2.3 2824123 LSP 2 X 0,75 SW 2,35X4,9 24X0,2 / 1,4 2.3 2824124 LSP 2 X 0,75 TR 2,35X4,9 24X0,2 / 1,4 2.3 2824125 LSP 2 X 0,75 WS 2,35X4,9 20X0,2 / 1,4 2.3 Bestnr Adern Außen Ø Cu-Zahl Gewicht Lautsprecherleitungen 2 x 6,0 2824136 LSP 2 X 6,0 TR 4,1X12,5 189X0,2 / 12,0 14.1 Bestnr Adern Außen Ø Cu-Zahl Gewicht Lautsprecherleitungen 2 x 10,0 2824126 LSP 2 X 10,0 TR 7X15 1260X0,1 / 20,0 25.2
