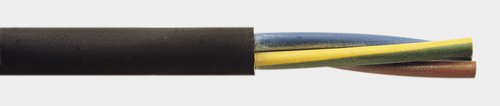

Leichte Gummischlauchleitung nach VDE 0282-4 H05 RR-F

Zurück zur Übersicht

Anwendung Für den Anschluss von Elektrogeräten, bei geringen bis mittleren mechanischen Beanspruchungen in Haushalten, Küchen und Büroräumen für leichte Handgeräte, jedoch nicht für den ständigen Einsatz im Freien.

Aufbau Leiter Kupferlitze feindrähtig Klasse 5 blank oder verzinnt Aderisolation Gummimischung nach VDE 0207 T. 20 Aderkennzeichnung nach VDE 0293-308 Außenmantel Gummimischung nach VDE 0207 T. 21 Mantelfarbe schwarz

Technische Daten Nennspannung 300/500 V Prüfspannung 2000 V Temperaturbereich -25 °C - +60 °C (beim Verlegen) -40 °C - +60 °C (nach Verlegen) Biegeradius 7,5 x Leitungsdurchmesser (min.) Betriebstemp. +60 °C (max.) Brandverhalten nach VDE 0472 T. 804 Prüfart B (=IEC 332-1) Ölbeständigkeit des Mantels nach VDE 0472 T. 803 Prüfart A Ozonbeständigkeit nach VDE 0472 T. 805 Prüfart A bzw nach VDE 0472 T. 805 A1 Prüfart C

Kabel Kategorie: Gummileitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht H05 RR-F 0104602 H05RR-F 2 X 0,75 8,2 1,44 6.7 0104608 H05RR-F 2 X 1,0 8,8 1,90 7.5 0104609 H05RR-F 2 X 1,5 10,5 2,90 11.4 1244590 H05RR-F 2 X 2,5 12,5 4,80 16.1 0104604 H05RR-F 3 G 0,75 8,8 2,16 7.7 0104614 H05RR-F 3 G 1,0 9,2 2,90 9.3 1244596 H05RR-F 3 G 1,5 11,0 4,30 14 1244597 H05RR-F 3 G 2,5 13,0 7,20 19.8 0104621 H05RR-F 4 G 0,75 9,6 2,90 9.4 0100142 H05RR-F 4 G 1,0 10,0 3,80 11.5 0104624 H05RR-F 4 G 1,5 12,5 5,80 17.5 1244605 H05RR-F 4 G 2,5 14,0 9,60 25 0104632 H05RR-F 5 G 1,5 13,5 7,20 21.5 0104634 H05RR-F 5 G 2,5 15,5 12,00 31
