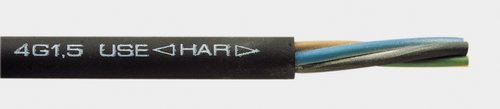

Schwere Gummischlauchleitungen gemäß VDE 0282-4 H07 RN-FZurück zur ÜbersichtAnwendungFür den Anschluss von Betriebsmitteln unter
sehr extremen Belastungen, sowohl in mechanischer
als auch thermischer Hinsicht. Zum
Beispiel für Geräte in landwirtschaftlichen, gewerblichen
und feuergefährdeten Betriebstätten.
Weiter werden sie für große Kochkessel,
Heizplatten, Handleuchten, Elektrowerkzeuge
wie Kreissägen, Bohrmaschinen, Heimwerkgeräte,
aber auch für transportable Motoren
oder Maschinen auf Baustellen oder in landwirtschaftlichen
Betrieben usw. verwendet; einsetzbar
auch für feste Verlegung, z.B. auf Putz,
in provisorischen Bauten und Wohnbaracken;
zulässig für direkte Verlegung auf Bauteilen von
Hebezeugen, Maschinen usw. | | Aufbau| Leiter | Kupferlitze feindrähtig Klasse 5 | | Aderisolation | Gummimischung nach VDE 0207 T. 20 | | Aderkennzeichnung | nach VDE 0293-308 | | Außenmantel | Gummimischung nach VDE 0207 T. 21 | | Mantelfarbe | schwarz |
| | Technische Daten| Nennspannung | 450/750 V | | Prüfspannung | 2500 V | | Temperaturbereich | -25 °C - +60 °C (beim Verlegen)
-40 °C - +60 °C (nach Verlegen) | | Biegeradius | 6 x Leitungsdurchmesser (min.) | | Betriebstemp. | +60 °C (max.) | | Brandverhalten | nach VDE 0472 T. 804 Prüfart B (=IEC 332-1) | | Ölbeständigkeit des Mantels | nach VDE 0472 T. 803 Prüfart A | | Ozonbeständigkeit | nach VDE 0472 T. 805 Prüfart A bzw. nach VDE 0472 T. 805 A1 Prüfart C | | Dauerzugbelastung | max. 15 N/mm2 unter Berücksichtigung des Gesamt-Kupferquerschnitts |
|
Kabel Kategorie: GummileitungenVarianten| Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| H07RN-F |
|---|
| 0104525 | 1 X 1,5 | 7,1 | 1,44 | 5 | | 0104529 | 1 X 10,0 | 11,9 | 9,60 | 18.2 | | 0104536 | 1 X 120,0 | 28,6 | 115,2 | 143 | | 0104537 | 1 X 150,0 | 31,4 | 144,00 | 173.9 | | 0104530 | 1 X 16,0 | 13,4 | 15,40 | 25.6 | | 0104538 | 1 X 185,0 | 34,4 | 177,60 | 216 | | 0104526 | 1 X 2,5 | 7,9 | 2,40 | 6.6 | | 0104510 | 1 X 240,0 | 38,3 | 230,40 | 273.2 | | 0104531 | 1 X 25,0 | 15,8 | 24,00 | 36.9 | | 0104532 | 1 X 35,0 | 17,9 | 33,60 | 48.2 | | 0104527 | 1 X 4,0 | 9,0 | 3,80 | 9.4 | | 0104533 | 1 X 50,0 | 20,6 | 48,00 | 66.2 | | 0104528 | 1 X 6,0 | 9,8 | 5,80 | 10.9 | | 0104534 | 1 X 70,0 | 23,3 | 67,20 | 89.5 | | 0104535 | 1 X 95,0 | 26,0 | 91,20 | 116.4 | | 0104765 | 2 X 1,0 | 10,0 | 1,90 | 9.8 | | 0104766 | 2 X 1,5 | 11,0 | 2,90 | 11.1 | | 0104775 | 3 G 1,0 | 10,7 | 2,90 | 11.7 | | 0104843 | 3 G 10,0 | 24,2 | 28,80 | 66.3 | | 0104827 | 3 G 4,0 | 16,2 | 11,50 | 29 | | 0104842 | 3 G 6,0 | 18,0 | 17,30 | 34.6 | | 0104789 | 4 G 1,0 | 11,9 | 3,80 | 14.4 | | 0104790 | 4 G 1,5 | 13,1 | 5,80 | 16.5 | | 0104798 | 4 G 10,0 | 26,5 | 38,40 | 81.8 | | 0104809 | 4 G 120,0 | 66,0 | 460,80 | 650 | | 0104804 | 4 G 150,0 | 73,0 | 576,00 | 799.5 | | 0104801 | 4 G 16,0 | 30,1 | 61,40 | 115 | | 0104800 | 4 G 185,0 | 80,0 | 710,40 | 991.2 | | 0104792 | 4 G 2,5 | 15,5 | 9,60 | 24.5 | | 0104803 | 4 G 25,0 | 36,6 | 96,00 | 170 | | 0104805 | 4 G 35,0 | 41,1 | 134,40 | 217.5 | | 0104794 | 4 G 4,0 | 17,9 | 15,40 | 35.7 | | 0104806 | 4 G 50,0 | 47,5 | 192,00 | 303 | | 0104796 | 4 G 6,0 | 20,0 | 23,00 | 44.3 | | 0104807 | 4 G 70,0 | 54,0 | 268,80 | 399.5 | | 0104808 | 4 G 95,0 | 61,0 | 364,80 | 536.5 | | 0104820 | 5 G 10,0 | 29,1 | 48,00 | 100.1 | | 0104822 | 5 G 16,0 | 33,3 | 76,80 | 143 | | 0104824 | 5 G 25,0 | 40,4 | 120,00 | 209.6 | | 0104825 | 5 G 35,0 | 40,0 | 168,00 | 270 | | 0104816 | 5 G 4,0 | 19,9 | 19,20 | 45.3 | | 0104878 | 5 G 50,0 | 53,0 | 240,00 | 383.5 | | 0104818 | 5 G 6,0 | 22,2 | 28,80 | 55.7 | | 0104826 | 7 G 1,5 | 17,0 | 10,10 | 37.1 | | 0104905 | 7 G 2,5 | 19,9 | 16,80 | 49.9 | | Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| Gummilschlauchleitungen H07RN- |
|---|
| 0104774 | H07RN-F 3 G 1,5 | 11,9 | 4,30 | 13.4 | | 0104778 | H07RN-F 3 G 2,5 | 14,0 | 7,20 | 19.5 | | 0104811 | H07RN-F 5 G 1,5 | 14,4 | 7,20 | 23.8 | | 0104814 | H07RN-F 5 G 2,5 | 17,0 | 12,00 | 29.7 | | Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| H07 RN-F |
|---|
| 0104511 | H07RN-F 1 X 300,0 | 41,9 | 288,00 | 347.7 | | 0102130 | H07RN-F 12 G 1,5 | 18,0 | 17,50 | 46 | | 0102131 | H07RN-F 12 G 2,5 | 24,0 | 28,80 | 76 | | 0102132 | H07RN-F 14 G 1,5 | 20,0 | 20,20 | 60 | | 0102133 | H07RN-F 18 G 1,5 | 20,0 | 27,40 | 78.2 | | 0102134 | H07RN-F 18 G 2,5 | 28,0 | 43,20 | 101 | | 0102135 | H07RN-F 19 G 1,5 | 27,7 | 27,40 | 81.9 | | 0102136 | H07RN-F 19 G 2,5 | 32,9 | 45,60 | 117 | | 2822140 | H07RN-F 2 X 10,0 | 22,6 | 19,20 | 53.8 | | 2822141 | H07RN-F 2 X 16,0 | 25,7 | 30,80 | 74.4 | | 0104752 | H07RN-F 2 X 2,5 | 13,1 | 4,80 | 16.1 | | 2822142 | H07RN-F 2 X 25,0 | 30,7 | 48,00 | 107.4 | | 2822143 | H07RN-F 2 X 4,0 | 15,1 | 7,70 | 23.8 | | 2822144 | H07RN-F 2 X 6,0 | 16,8 | 11,50 | 27.9 | | 2822145 | H07RN-F 24 G 1,5 | 30,7 | 34,60 | 100.5 | | 2822146 | H07RN-F 24 G 2,5 | 32,5 | 57,60 | 138 | | 2822150 | H07RN-F 3 G 120,0 | 60,0 | 345,60 | 507.8 | | 2822151 | H07RN-F 3 G 150,0 | 66,0 | 432,00 | 639.7 | | 0108824 | H07RN-F 3 G 16,0 | 27,6 | 46,10 | 92.4 | | 2822152 | H07RN-F 3 G 25,0 | 33,0 | 72,00 | 134.5 | | 2822153 | H07RN-F 3 G 35,0 | 37,1 | 100,80 | 176 | | 2822163 | H07RN-F 3 G 50,0 | 42,9 | 144,00 | 239.2 | | 2822164 | H07RN-F 3 G 70,0 | 48,3 | 201,60 | 310.7 | | 2822165 | H07RN-F 3 G 95,0 | 54,0 | 273,60 | 417.7 | | 0104786 | H07RN-F 4 G 240,0 | 91,0 | 921,60 | 1210 | | 2937007 | H07RN-F 400 | 46,8 | 384,00 | 460 | | 0110266 | H07RN-F 5 G 70,0 | 60,0 | 336,00 | 515.3 | | 0110267 | H07RN-F 5 G 95,0 | 68,5 | 456,00 | 579 |
| |
|
