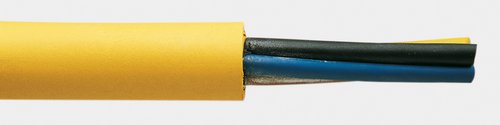

Schwere Gummischlauchleitungen 0,6/1 kV, gelb nach VDE 0250 Teil 812 NSSHÖU

Zurück zur Übersicht

Anwendung Für sehr hohe mechanische Beanspruchungen, z.B. im Bergbau unter Tage, im Tagebau auf Baustellen und in der Industrie, in trockenen und feuchten Räumen und im Freien, auch für feste Verlegung, z.B. Einsatzbedingungen im Einzelfall festzulegen.

Aufbau Leiter Kupferlitze verzinnt feindrähtig Klasse 5 Aderisolation Gummimischung nach VDE 0207 T. 20 Aderkennzeichnung nach VDE 0293-308 Adern mit optimalen Schlaglängen verseilt Außenmantel Gummimischung nach VDE 0207 T. 21 Mantelfarbe gelb

Technische Daten Nennspannung 0,6/1 kV Prüfspannung 3 kV Temperaturbereich -25 °C - +80 °C (beim Verlegen) -40 °C - +80 °C (nach Verlegen) Biegeradius 5 x Leitungsdurchmesser (min.) bei freier Verlegung Isolationswiderstand 20MΩ x km bei 20 °C Betriebstemp. +90 °C (max.) Brandverhalten nach VDE 0472 T. 804 Prüfart B (=IEC 332-1) Ölbeständigkeit des Mantels nach VDE 0472 T. 803 Prüfart A

Kabel Kategorie: Gummileitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht NSSHÖU-J 2246493 10 X 1,5 19,8 14,4 51 2246494 11 X 1,5 24,0 15,9 55 2246495 12 X 2,5 24,0 28,8 82 2246496 18 X 2,5 28,7 43,2 118 0104840 3 X 1,5 12,5 4,3 20 2246497 3 X 10 25,5 28,8 70 2246498 3 X 120 70 66,0 412,8 610 2246501 3 X 16 28,5 46,1 98 0104841 3 X 2,5 14,0 7,2 26 2246503 3 X 4 16,8 11,5 42 2246504 3 X 50 25 48,0 168,0 302 2246505 3 X 6 18,1 17,3 52 2246506 3 X 70 35 53,0 235,2 372 2246507 3 X 95 50 61,0 321,6 516 0104850 4 X 1,5 13,0 5,8 23 0104854 4 X 10,0 24,0 38,4 95 0104861 4 X 120,0 60,0 460,8 705 2624548 4 X 150,0 70,0 576,0 820 0104855 4 X 16,0 28,5 61,4 140 0104851 4 X 2,5 16,0 9,6 36 0104856 4 X 25,0 35,0 96,0 200 0104857 4 X 35,0 37,0 134,4 270 0104852 4 X 4,0 18,0 15,4 47 0104858 4 X 50,0 44,5 192,0 370 0104853 4 X 6,0 19,5 23,0 58 0104859 4 X 70,0 47,0 268,8 417 0104860 4 X 95,0 54,0 364,8 566 0104870 5 X 1,5 14,1 7,2 28 0104662 5 X 10,0 25,0 48,0 110 0104874 5 X 16,0 31,0 76,8 167 0104871 5 X 2,5 17,2 12,0 42 2246508 5 X 25 36,5 120,0 237 2624549 5 X 35,0 44,0 168,0 340 0104872 5 X 4,0 19,0 19,2 55 0104873 5 X 6,0 21,5 28,8 74 0104663 7 X 1,5 17,5 10,1 35 0104664 7 X 2,5 18,5 16,8 54 2246509 8 X 1,5 20,0 11,6 42 Bestnr Adern Außen Ø Cu-Zahl Gewicht NSSHÖU-O 2624556 1 X 120,0 24,0 115,2 144 2624557 1 X 150,0 27,0 144,0 175 2624550 1 X 16,0 11,4 15,4 26 2624558 1 X 185,0 30,0 177,6 218 2624559 1 X 240,0 34,0 230,4 279 2624551 1 X 25,0 13,0 24,0 40 2624552 1 X 35,0 14,5 33,6 50 2624553 1 X 50,0 19,0 48,0 68 2624554 1 X 70,0 20,0 67,2 90 2624555 1 X 95,0 22,2 91,2 115
