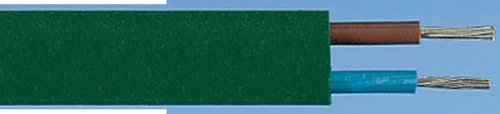

Illuminationsflachleitung nach VDE 0250 H05 RNH2-F

Anwendung

Diese Leitung ist speziell für die Verwendung als Lichterkette geeignet, das heißt, zur freitragenden Verlegung im Freien außerhalb des Handbereiches für den Anschluss von Illuminationsfassungen.

Aufbau

Leiter	Kupferlitze feindrähtig Klasse 5 blank
Aderisolation	Gummimischung E14
Aderkennzeichnung	nach VDE 0293-308
Außenmantel	Gummimischung EM2
Mantelfarbe	grün

Technische Daten

Nennspannung	300/500 V
Prüfspannung	2000 V
Temperaturbereich	-25 °C - +60 °C (beim Verlegen) -40 °C - +60 °C (nach Verlegen)
Betriebstemperatur	+60 °C (max.)
Biegeradius	7,5 x Leitungsdurchmesser (min.)
Brandverhalten	nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
Ölbeständigkeit des Mantels	nach VDE 0472 T. 803 Prüfart A
Ozonbeständigkeit	nach VDE 0472 T. 805 Prüfart A bzw nach VDE 0472 T. 805 A1 Prüfart C

Kabel Kategorie: Gummileitungen

Varianten

Bestnr	Adern	Außen Ø	Cu-Zahl	Gewicht
H05 RNH2-F
2121148	H05RNH2-F 2 X 1,5 GN	5,4x13,3	2,9	12
