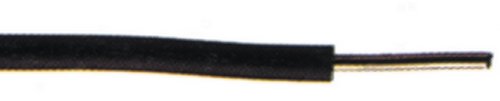

Silikon-Einzelader SID

Zurück zur Übersicht

Anwendung Die Silikonleitung ist bestimmt für die Verwendung bei hohen Umgebungstemperaturen, insbesondere zur inneren Verdrahtung von Leuchten und Geräten sowie zur Verdrahtung von Schaltanlagen und Verteilern bei geringen mechanischen Beanspruchungen.

Aufbau Leiter Kupfer massiv, verzinnt, Farbe siehe unten Isolation Silikonkautschuk

Technische Daten Nennspannung 300/300 V Prüfspannung 2000 V Temperaturbereich -25°C - +180°C (bewegt) -40°C - +180°C (nicht bewegt) +250°C (kurzzeitig) Brennverhalten nach VDE 0472 T. 804 Prüfart B (=IEC 332-1) flammh. + selbstverlösch. Biegeradius (min) 7,5 x Leitungsdurchmesser Halogenfreiheit nach VDE 0472 T. 815 Korrosivität der Brandgase nach VDE 0472 T. 813 und IEC 754-2, keine Entwicklung von korrosiven Brandgasen

Kabel Kategorie: Ausgleichs- und Thermoleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht SID 0106265 0,5 BL 2,8 0,48 0.75 0106266 0,5 BR 2,8 0,48 0.75 0106267 0,5 GN/GE 2,8 0,48 0.75 2824306 0,5 SIGNALROT 2,8 0,48 0.75 2824307 0,5 SW 2,8 0,48 0.75 2824308 0,75 BL 2,2 0,72 1.02 2824309 0,75 BR 2,2 0,72 1.02 2824310 0,75 GN/GE 2,2 0,72 1.02 2824311 0,75 SIGNALROT 2,2 0,72 1.02 2824312 0,75 SW 2,2 0,72 1.02 2824313 1,0 BL 2,4 0,96 1.26 2824314 1,0 BR 2,4 0,96 1.26 2824315 1,0 GN/GE 2,4 0,96 1.26 2824316 1,0 SIGNALROT 2,4 0,96 1.26 2824317 1,0 SW 2,4 0,96 1.26 2824318 1,5 BL 2,6 1,44 1.81 2824319 1,5 BR 2,6 1,44 1.81 2824320 1,5 GN/GE 2,6 1,44 1.81 2824321 1,5 SIGNALROT 2,6 1,44 1.81 2824322 1,5 SW 2,6 1,44 1.81 0104973 10,0 BL 9,6 9,60 12.4 0104941 10,0 BR 9,6 9,60 12.4 0104940 10,0 GN/GE 9,6 9,60 12.4 0104972 10,0 SW 9,6 9,60 12.4 2824323 2,5 BL 3,2 2,40 2.87 2824324 2,5 BR 3,2 2,40 2.87 2824325 2,5 GN/GE 3,2 2,40 2.87 2824326 2,5 SIGNALROT 3,2 2,40 2.87 2824327 2,5 SW 3,2 2,40 2.87 2824328 4,0 BL 3,9 3,84 4.52 2824329 4,0 BR 3,9 3,84 4.52 2824330 4,0 GN/GE 3,9 3,84 4.52 2824331 4,0 SIGNALROT 3,9 3,84 4.52 2824332 4,0 SW 3,9 3,84 4.52 2824333 6,0 BL 5,7 5,80 6 2824334 6,0 BR 5,7 5,80 6 2824335 6,0 GN/GE 5,7 5,80 6 2824336 6,0 RT 5,7 5,80 6 2824337 6,0 SW 5,7 5,80 6
