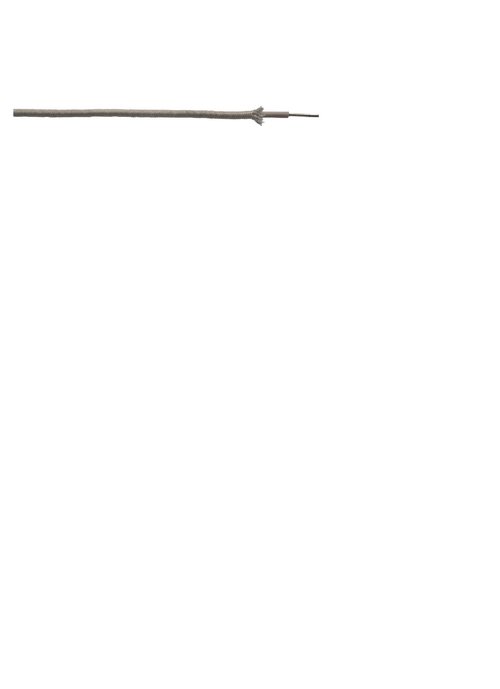

Besilen® (Silikon) - Leitungen Besilen®-isolierter Draht mit Glasseidengeflecht A05SJ-U

Zurück zur Übersicht

Anwendung Mit Glasseide umflochtenen Besilen®-Aderleitungen sind verwendbar für den Einsatz bei hohen Umgebungstemperaturen zur inneren Verdrahtung von u.a. Leuchten, Wärmegeräten und elektrischen Maschinen sowie zur Verdrahtung von Schaltanlagen und Verteilern. Das Glasseidengeflecht schützt vor mechanischer Beschädigung und bietet gleichzeitig eine hervorragende Wärmebeständigkeit. Einsatzbereiche: Einsatz bei Umgebungstemperaturen über 55 °C, zur inneren Verdrahtung von z.B. Lampen und Leuchten, Wärmegeräten, Haus- Küchen- und Laborgeräten, elektrische Maschinen, Schaltanlagen und Verteilern, Medizingeräten.

Aufbau Leiter verzinnter Cu-Draht nach DIN VDE 0295 Klasse 1 + IEC 60228 Klasse1 Isolierhülle Besilen® EI2 nach DIN VDE 0282 Teil 1 und HD 22.1 Standardfarbe natur Umflechtung Glasseide Tränkung Imprägnier-Lack

Technische Daten Nennspannung 300/500 V Prüfspannung 2000 V Temperaturbereich -40 °C bis +180 °C (nicht bewegt) -25 °C bis +180 °C (bewegt) +250 °C (kurzzeitig) Brennverhalten flammhemmend und selbstverlöschend nach IEC 60332-1 + EN 50265-2-1 + VDE 0482 Teil 265-2-1 Halogenfreiheit nach DIN VDE 0472 Teil 85 und IEC 60754-1 Korrosivität der Brandgase IEC 60754-2 + EN 50267-2-2 + VDE 0482 Teil 267-2-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen Mindestbiegeradius 7,5xd Strahlenbeständigkeit 2x107 cJ/kg Schadstofffrei gemäß RoHS-Richtlinie 2002/95/EG sowie der GefStoffV Anhang

Kabel Kategorie: Ausgleichs- und Thermoleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht A05SJ-U 0103059 1,0 3,0 0,96 1.9 0103060 1,5 3,4 1,44 2.6 0103064 10,0 6,2 9,60 12.5 0103061 2,5 4,0 2,40 3.8 0103062 4,0 4,5 3,84 5.5 0103063 6,0 5,0 5,76 7.5
