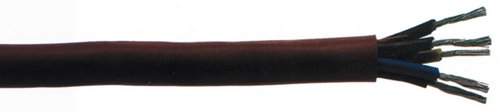

Silikon-Schlauchleitung halogenfrei nach VDE 0250 Teil 816 N2GMH2G-J

Zurück zur Übersicht

Anwendung Die genormte Silikonschlauchleitung ist für den Einsatz in vielen Industriezweigen wie z.B. der Hütten-, Stahl- und Walzwerktechnik, dem Verpackungsmaschinenbau, der Kunststoffverarbeitung, der Sicherheitstechnik, der Steuer-, Mess- und Regeltechnik, der Zement-, Glasund Keramikverarbeitung, dem Saunabau und der Wärme-, Kälte- und Klimatechnik geeignet.

Aufbau Leiter Kupferlitze verzinnt Kl. 5 Aderisolation Silikonkautschuk Aderkennzeichnung VDE 0293-308 ab 6 Ader schwarze Adern nummeriert und grün-gelbem Schutzleiter Mantel Silikonkautschuk Farbe rotbraun

Technische Daten Nennspannung 300/500 V Prüfspannung 2000 V Temperaturbereich -25°C - +180°C (bewegt) -40°C - +180°C (nicht bewegt) +250°C (kurzzeitig) Brennverhalten nach VDE 0472 T. 804 Prüfart B (=IEC 332-1) flammhemmend und selbstverlöschend Biegeradius (min) 7,5 x Leitungsdurchmesser Halogenfreiheit nach VDE 0472 T. 815 Korrosivität der Brandgase nach VDE 0472 T. 813 und IEC 754-2, keine Entwicklung von korrosiven Brandgasen

Kabel Kategorie: Ausgleichs- und Thermoleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht nach VDE 0250 Teil 816 2824272 N2GMH2G-J 3 X 0,75 7,5 2,16 6 2824273 N2GMH2G-J 3 X 1,0 7,5 2,90 8 2824274 N2GMH2G-J 3 X 1,5 9,0 4,32 9.5 2824275 N2GMH2G-J 3 X 2,5 10,4 7,20 14 2824276 N2GMH2G-J 4 X 0,75 8,0 2,88 7.5 2824277 N2GMH2G-J 4 X 1,0 8,2 3,84 8.5 2824278 N2GMH2G-J 4 X 1,5 9,8 5,80 12 2824279 N2GMH2G-J 4 X 2,5 11,5 9,60 18 2824280 N2GMH2G-J 5 X 0,75 9,0 3,60 9 2824281 N2GMH2G-J 5 X 1,0 9,1 4,80 11.5 2824282 N2GMH2G-J 5 X 1,5 10,8 7,20 14.5 2824283 N2GMH2G-J 5 X 2,5 13,0 12,00 22 2824284 N2GMH2G-O 2 X 0,75 6,8 1,44 5 2824285 N2GMH2G-O 2 X 1,0 7,2 1,92 5.5 2824286 N2GMH2G-O 2 X 1,5 8,5 2,90 8 2824287 N2GMH2G-O 2 X 2,5 10,0 4,80 11
