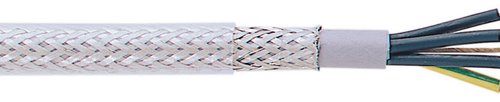

Steuerleitung mit CU-Schirm YSLYCY-JZ / JB

Zurück zur Übersicht

Anwendung Steuerleitungen für Steuergeräte an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen, im Anlagenbau usw. Geeignet für feste Verlegung und flexible Anwendung, bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Das Zahlenkabel YSLYCY-JZ kann in trockenen, feuchten und nassen Räumen bei mittleren mechanischen Beanspruchungen eingesetzt werden. Bei Verwendung als Signal- oder Messleitung werden hochfrequente äußere Einflüsse durch den Cu-Schirm abgewehrt.

Aufbau Leiter Kupferlitze blank, feindrähtig nach VDE 0295 Kl. 5 Aderisolation PVC Aderkennzeichnung VDE 0293-308 JZ = schwarze Adern mit fortlaufendem Ziffernaufdruck und grün-gelben Schutzleiter Mantel PVC Farbe transparent Hinweis auch mit grauem Außenmantel erhältlich Abschirmung verzinntes Kupfergeflecht OZ = schwarze Adern mit fortlaufendem Ziffern verseilt PVC-Innenmantel grau

Technische Daten Nennspannung 300/500 V Prüfspannung 4000 V Temperaturbereich -5 °C – +70 °C (bewegt) -30 °C – +70 °C (nicht bewegt) Biegeradius 4 x Leitungsdurchmesser (fest verlegt) Flammwidrigkeit nach VDE 0472 T. 804 Prüfart B (IEC = 332-1) Eigenschaften bei 20 °C YSLY-Steuerleitungen sind weitgehend beständig gegen die Einwirkung von Chemikalien wie Säuren und Laugen und bestimmte Kohlenwasserstoffverbindungen 15 x Leitungsdurchmesser (flexibler Einsatz)

Kabel Kategorie: Steuerleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht YSLYCY-JZ 0106860 12 X 0,75 12,9 17,60 28 0106890 12 X 1,0 14,2 18,81 35 0106910 12 X 1,5 16,0 28,00 45 0106940 12 X 2,5 19,4 47,73 69 0106861 18 X 0,75 14,8 24,15 37 0106891 18 X 1,0 16,5 28,60 50.5 0106911 18 X 1,5 19,5 39,00 62 0106862 25 X 0,75 17,6 32,20 49.9 0106892 25 X 1,0 19,6 38,85 66 0106912 25 X 1,5 22,6 53,50 79 0106851 3 X 0,75 8,0 5,80 10.2 0106881 3 X 1,0 9,0 6,53 12.2 0106901 3 X 1,5 9,6 8,30 16 0106931 3 X 2,5 11,5 14,60 20.9 0106893 34 X 1,0 22,4 50,50 84 0106913 34 X 1,5 25,9 70,20 113 0106852 4 X 0,75 8,6 7,50 11.5 0106882 4 X 1,0 9,5 3,81 14.8 0106902 4 X 1,5 9,9 10,00 17.8 0106969 4 X 10,0 22,0 54,00 94 0106972 4 X 16,0 25,5 91,00 123 0106932 4 X 2,5 12,3 16,80 25 0106974 4 X 25,0 34,0 131,00 179 0106976 4 X 35,0 37,0 169,30 248.9 0106946 4 X 4,0 15,7 29,40 41 0106957 4 X 6,0 18,0 36,10 55.9 0106883 5 X 1,0 10,2 8,94 17 0106903 5 X 1,5 10,6 12,50 21 0106933 5 X 2,5 14,2 19,80 32 2824820 5 X 4,0 16,9 32,80 48 0106947 5 X 6,0 20,3 44,10 68 0106855 7 X 0,75 10,6 10,20 17.8 0106885 7 X 1,0 10,8 12,60 20.9 0106905 7 X 1,5 13,3 19,50 29 0106935 7 X 2,5 14,9 28,80 41.6 Bestnr Adern Außen Ø Cu-Zahl Gewicht YSLYCY-OZ 0102088 2 X 0,75 7,6 4,90 9.2 0102109 2 X 1,0 8,5 5,50 11 0102129 2 X 1,5 9,3 6,60 14 Bestnr Adern Außen Ø Cu-Zahl Gewicht YSLYCY-JZ/OZ 0106789 YSLYCY-JZ 12 X 0,5 12,5 13,85 19 0106790 YSLYCY-JZ 18 X 0,5 14,5 15,64 28 2624518 YSLYCY-JZ 18 X 2,50 23,5 59,80 95.8 0111315 YSLYCY-JZ 25 X 0,5 16,7 25,02 41 2624520 YSLYCY-JZ 25 X 2,50 27,5 84,80 132 0106838 YSLYCY-JZ 3 X 0,5 8,0 4,55 9.6 2647326 YSLYCY-JZ 30 X 0,5 17,5 29,70 48 0106863 YSLYCY-JZ 34 X 0,75 20,9 47,30 67 0106781 YSLYCY-JZ 4 X 0,5 8,2 5,50 10.4 0106983 YSLYCY-JZ 4 X 120,0 68,0 515,00 723 0106978 YSLYCY-JZ 4 X 50,0 40,6 222,00 329 0106979 YSLYCY-JZ 4 X 70,0 51,0 317,50 450 0106982 YSLYCY-JZ 4 X 95,0 57,0 406,00 592 2647325 YSLYCY-JZ 40 X 0,5 20,0 34,15 60 2624497 YSLYCY-JZ 41 X 0,75 22,9 58,30 79 2624504 YSLYCY-JZ 41 X 1,0 24,5 57,80 100 2624510 YSLYCY-JZ 41 X 1,50 28,3 84,50 128 0106782 YSLYCY-JZ 5 X 0,5 9,6 6,60 11.8 0106803 YSLYCY-JZ 5 X 0,75 9,0 8,30 15 2647314 YSLYCY-JZ 5 X 10,0 25,4 71,40 110.5 2624487 YSLYCY-JZ 5 X 16,0 28,6 105,30 148 2647311 YSLYCY-JZ 5 X 25,0 29,0 184,00 193 2624500 YSLYCY-JZ 50 X 0,75 24,5 69,50 95 2624506 YSLYCY-JZ 50 X 1,0 25,6 68,80 115 2624512 YSLYCY-JZ 50 X 1,5 29,9 100,50 160 2624493 YSLYCY-JZ 52 X 0,5 22,0 37,70 73 2624495 YSLYCY-JZ 61 X 0,5 25,0 47,90 84 2624502 YSLYCY-JZ 61 X 0,75 26,2 79,80 110 2624508 YSLYCY-JZ 61 X 1,0 29,0 78,20 135 2624514 YSLYCY-JZ 61 X 1,5 33,1 121,20 178 0106784 YSLYCY-JZ 7 X 0,5 9,9 8,10 14 2624522 YSLYCY-JZ 7 X 4,0 18,8 38,80 62 2624524 YSLYCY-JZ 7 X 6,0 22,2 50,50 90.7 2647327 YSLYCY-OZ 12 X 0,5 8,9 5,80 13.1 2647321 YSLYCY-OZ 12 X 0,75 9,9 8,60 17.1 0106837 YSLYCY-OZ 2 X 0,5 7,5 4,00 7.4 2624516 YSLYCY-OZ 2 X 2,5 9,3 4,80 10.1 2647298 YSLYCY-OZ 3 X 0,5 5,1 14,40 42 2647324 YSLYCY-OZ 3 X 0,75 5,7 21,60 55 2647320 YSLYCY-OZ 3 X 1,0 6,0 28,80 65 2647318 YSLYCY-OZ 3 X 1,5 6,7 43,00 84 2647330 YSLYCY-OZ 4 X 0,5 5,7 19,20 54 2647323 YSLYCY-OZ 4 X 0,75 6,2 28,80 66 2647319 YSLYCY-OZ 4 X 1,0 6,5 38,40 79 2647317 YSLYCY-OZ 4 X 1,5 7,2 58,00 104 2647329 YSLYCY-OZ 5 X 0,5 6,2 24,00 63 2647322 YSLYCY-OZ 5 X 0,75 6,7 36,00 79 2647316 YSLYCY-OZ 5 X 1,5 8,1 72,00 128 2647328 YSLYCY-OZ 7 X 0,5 6,7 33,60 81 2647315 YSLYCY-OZ 7 X 1,5 8,9 101,00 166 Bestnr Adern Außen Ø Cu-Zahl Gewicht YSLYCY-JB 2824803 4 X 120,0 61,0 522,5 750.9 2824804 4 X 25,0 32,0 131,0 190.3 2824805 4 X 35,0 37,0 169,3 248.9 2824806 4 X 50,0 42,0 234,2 336.2 2824807 4 X 70,0 50,0 309,0 371.9 2824808 4 X 95,0 55,0 406,0 548.9 2824809 5 X 10,0 21,2 61,0 98 2824810 5 X 16,0 24,5 139,0 144 2824811 5 X 25,0 29,0 184,0 193 2824812 5 X 35,0 32,9 201,5 243 2824813 5 X 6,0 17,1 44,1 56.5
