Datenleitungen TPE-PUR Li12YC11Y-HF (TP)

Zurück zur Übersicht

Anwendung Diese hochflexible, schleppkettenfähige Datenleitung wird in den verschiedensten Industriebereichen wie z.B. dem Verpackungsmaschinen-, Schweiß- und Schneideanlagenbau, der Automobilindustrie, der Kommunikationssystemtechnik, der Antriebs-, Steuer- und Messund Regeltechnik eingesetzt. Für dauerflexible Beanspruchungen wie u. a. an Wiegeeinrichtungen eignet sich diese Leitung besonders. Zur Optimierung der EMV-Eigenschaften sollte das Cu-Geflecht kreisrund angeschlossen werden.

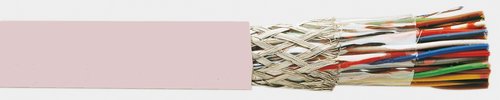

Aufbau Leiter Kupferlitze blank, feinstdrähtig Aderisolation TPE-E Aderkennzeichnung DIN 47100 Mantel PUR-Mischung adhäsionsarm Farbe grau Verseilung in extrem kurzen Schlaglängen in Lagen verseilt Vliesbandierung über jeder Lage Abschirmung verzinntes Kupfergeflecht

Technische Daten Nennspannung 350 V max. Prüfspannung 800 V Temperaturbereich -40 °C – +90 °C (bewegt) -50 °C – +90 °C (nicht bewegt) Biegeradius 7,5 x Leitungsdurchmesser mind. Produktvorteile - gute EMV-Eigenschaften - Ölbeständig - gute chemische Beständigkeit - kleiner Außendurchmesser - hohe Flexibilität - kleiner Biegeradius - geringes Gewicht - adhäsionsarm - abriebfest - schnittfest - kerbzäh Halogenfreiheit nach VDE 0472 T. 815

Kabel Kategorie: Steuerleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht Li12YC11Y-HF (TP) 2824074 LI12YC11Y-HF 1 X 2 X 6,6 2,17 5.9 2824076 LI12YC11Y-HF 10 X 2 12,2 14,31 19.9 2824075 LI12YC11Y-HF 10 X 2 9,1 7,08 10.6 2824077 LI12YC11Y-HF 10 X 2 14,5 20,14 28.1 2824089 LI12YC11Y-HF 2 X 2 X 7,4 4,75 7.8 2824088 LI12YC11Y-HF 2 X 2 X 6,6 3,45 5.9 2824087 LI12YC11Y-HF 2 X 2 X 5,3 2,17 3.8 2824098 LI12YC11Y-HF 3 X 2 X 8,4 6,62 9.9 2824097 LI12YC11Y-HF 3 X 2 X 7,3 4,75 7.4 2824096 LI12YC11Y-HF 3 X 2 X 5,9 2,82 4.7 2824105 LI12YC11Y-HF 4 X 2 X 9,9 8,29 12.5 2824104 LI12YC11Y-HF 4 X 2 X 8,4 6,14 9.2 2824103 LI12YC11Y-HF 4 X 2 X 6,6 3,45 5.5 2824111 LI12YC11Y-HF 5 X 2 X 11,3 11,34 16.9 2824109 LI12YC11Y-HF 5 X 2 X 7,1 4,10 6.6 2824110 LI12YC11Y-HF 5 X 2 X 9,3 7,31 11.3 2824114 LI12YC11Y-HF 6 X 2 X 11,6 13,32 19.2 2824112 LI12YC11Y-HF 6 X 2 X 7,3 4,75 7.4 2824113 LI12YC11Y-HF 6 X 2 X 9,5 8,27 12.6 2824118 LI12YC11Y-HF 8 X 2 X 9,0 6,11 10.2 2824119 LI12YC11Y-HF 8 X 2 X 11,8 12,37 19 2824120 LI12YC11Y-HF 8 X 2 X 14,0 16,72 26.2
