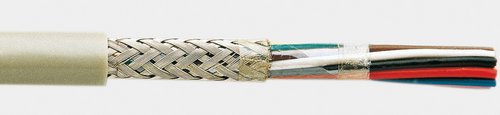

Daten- und Steuerleitungen LiYCY LiYCY

Zurück zur Übersicht

Anwendung

Diese Datenleitung LiYCY mit Cu-Gesamtabschirmung wird für die Übertragung von Signal-, Mess-, Steuer- und Sprechzwecken in den verschiedensten Industriebereichen wie z.B. dem Waagenbau, dem Niederspannungsschaltanlagenbau, in Prozesssteuerungen, der Elektro-Installationstechnik, der Prüfund Regeltechnik eingesetzt.

Aufbau

LeiterKupferlitze blank, feindrähtig
AderisolationPVC
AderkennzeichnungDIN 47100 Farbcode in Lagen verseilt
MantelPVC
Farbegrau
Abschirmungverzinntes Kupfergeflecht
BewicklungPETP-Folie


Technische Daten

Nennspannung300 V
Prüfspannung1200 V
Temperaturbereich+5 °C – +70 °C (bewegt)
-30 °C – +70 °C (nicht bewegt)
Biegeradius15 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeitnach VDE 0472 T. 804
Prüfart B (IEC = 332-1)
Kabel Kategorie: Steuerleitungen

Varianten

BestnrAdernAußen ØCu-ZahlGewicht
LiYCY
0106505 1 X 0,142,60,701.3
0106506 1 X 0,252,70,901.3
0106508 1 X 0,53,21,501.9
0106509 1 X 0,753,51,802.2
0106510 1 X 1,03,62,502.5
0106511 1 X 1,53,83,003.1
1246521 10 X 1,011,414,0023.2
1246542 12 X 1,011,716,8026
1246545 12 X 1,514,024,4033.8
0111116 14 X 0,59,49,3514.3
1246575 16 X 0,59,910,5916.2
1246579 16 X 1,013,422,0034.6
1246598 18 X 1,014,425,2036.6
1246601 18 X 1,515,535,0045
0111122 20 X 0,7514,023,8029.9
1246650 20 X 1,014,526,9039.9
1246665 21 X 0,511,615,4922.4
2835634 21 X 0,7514,322,0133.9
1246666 24 X 0,148,07,409.2
0111128 24 X 0,259,311,5013.3
0111132 24 X 0,3411,314,0020
1246672 24 X 0,512,616,9724.8
0107077 25 X 0,3411,413,5022.3
1246682 25 X 0,7514,928,0035.5
1246684 25 X 1,016,033,5047.8
1246687 25 X 1,518,555,0061.8
0107008 27 X 0,148,68,5012.6
2835644 27 X 0,259,512,0014
0107078 27 X 0,3411,515,1023.5
1246701 27 X 0,512,818,4226.9
0107153 27 X 0,7515,426,5436.3
2823973 28 X 0,3412,015,3028
0107009 30 X 0,148,86,9013.8
0107043 30 X 0,259,813,2018.9
1246735 30 X 0,3411,915,9023.3
0107118 30 X 0,513,223,0035
2823974 30 X 0,7515,831,2042.8
0107010 32 X 0,149,17,3614.2
0107044 32 X 0,2510,113,8020.4
0107080 32 X 0,3412,716,5027.5
2825527 32 X 0,513,721,3531.1
0107012 36 X 0,149,48,3015.7
0107046 36 X 0,2510,714,8021.9
1246758 36 X 0,3413,217,9028.5
0107014 40 X 0,1410,08,7516.6
1246795 40 X 0,3414,020,0031.6
0111145 40 X 0,515,828,9441.6
0107083 42 X 0,3414,021,5035.3
0107016 44 X 0,1410,611,0518.2
2624436 44 X 0,2514,716,4029.2
2624440 44 X 0,3414,822,3033.4
0107017 48 X 0,1410,814,5019.6
0107051 48 X 0,2512,420,9031
2624442 48 X 0,3414,824,3035.5
1246835 50 X 0,2512,717,8026.2
0107085 50 X 0,3415,823,5040.5
0111148 52 X 0,1411,015,5018.7
0111152 52 X 0,2512,723,4026.9
1246852 56 X 0,1411,316,6020.2
0107054 56 X 0,2513,025,9028.8
1246860 6 X 0,255,33,004.5
2246465 6 X 0,346,44,506.4
0107104 6 X 0,56,85,907.5
1246867 6 X 0,757,76,689.9
0107021 61 X 0,1411,617,6026.7
0107055 61 X 0,2513,420,5036.5
1246913 8 X 0,759,28,3813.6
BestnrAdernAußen ØCu-ZahlGewicht
Daten- und Steuerleitung LiYCY
0106998LIYCY 10 X 0,145,82,855.6
0107033LIYCY 10 X 0,256,64,608.1
0107068LIYCY 10 X 0,347,87,4010.3
0107108LIYCY 10 X 0,58,88,8013.5
0107141LIYCY 10 X 0,7510,013,0017
0107000LIYCY 12 X 0,146,23,046.1
0107034LIYCY 12 X 0,256,85,309
0107070LIYCY 12 X 0,348,08,0011
0107109LIYCY 12 X 0,59,09,9014.7
0107144LIYCY 12 X 0,7510,515,4018.7
0107001LIYCY 14 X 0,146,43,206.7
0107035LIYCY 14 X 0,257,15,9011.6
0107071LIYCY 14 X 0,348,88,6015.3
0107002LIYCY 16 X 0,146,74,308.1
0107036LIYCY 16 X 0,257,46,4012.4
0107072LIYCY 16 X 0,349,29,4014.7
0107003LIYCY 18 X 0,147,05,409.2
0107037LIYCY 18 X 0,257,88,3013.7
0107073LIYCY 18 X 0,349,710,3017.2
0107112LIYCY 18 X 0,510,613,4018.4
0107147LIYCY 18 X 0,7512,419,5027.4
0106990LIYCY 2 X 0,143,61,202
0107025LIYCY 2 X 0,253,91,603.1
0107060LIYCY 2 X 0,344,52,103
0107100LIYCY 2 X 0,55,02,903.6
0107135LIYCY 2 X 0,755,63,805
0107162LIYCY 2 X 1,05,84,307.4
0107195LIYCY 2 X 1,56,55,808.6
0107004LIYCY 20 X 0,147,35,3910.4
0107038LIYCY 20 X 0,258,58,8015
0107074LIYCY 20 X 0,3410,111,2018.9
0107113LIYCY 20 X 0,511,114,9022
0107005LIYCY 21 X 0,147,65,5510.8
0107039LIYCY 21 X 0,258,89,3015.2
0107075LIYCY 21 X 0,3410,711,6019.6
0107152LIYCY 24 X 0,7514,423,9134.9
0107007LIYCY 25 X 0,148,66,3012
0107041LIYCY 25 X 0,259,511,4016.7
0107116LIYCY 25 X 0,512,821,1031
0106991LIYCY 3 X 0,143,81,302.5
0107026LIYCY 3 X 0,254,12,103.5
0107061LIYCY 3 X 0,344,92,703.7
0107101LIYCY 3 X 0,55,23,804.2
0107136LIYCY 3 X 0,756,14,906.4
0107163LIYCY 3 X 1,06,35,608.9
0107196LIYCY 3 X 1,56,87,4010.7
0106992LIYCY 4 X 0,144,01,432.9
0107027LIYCY 4 X 0,254,42,404
0107062LIYCY 4 X 0,345,32,804.8
0107102LIYCY 4 X 0,55,64,306.1
0107137LIYCY 4 X 0,756,65,807.7
0107164LIYCY 4 X 1,06,85,7910.7
0107197LIYCY 4 X 1,57,410,8012.9
0106993LIYCY 5 X 0,144,31,553.5
0107028LIYCY 5 X 0,254,92,905
0107063LIYCY 5 X 0,345,73,005.4
0107103LIYCY 5 X 0,56,35,107.6
0107138LIYCY 5 X 0,757,16,709.3
0106456LIYCY 5 X 1,07,47,9013.2
0107198LIYCY 5 X 1,58,612,9015
0106994LIYCY 6 X 0,144,61,823.9
0106995LIYCY 7 X 0,144,61,904.1
0107030LIYCY 7 X 0,255,33,706
0107065LIYCY 7 X 0,346,44,806.7
0107105LIYCY 7 X 0,56,86,509.8
0107140LIYCY 7 X 0,757,710,0013
0107166LIYCY 7 X 1,08,011,8015.8
0107200LIYCY 7 X 1,59,916,4020.8
0106996LIYCY 8 X 0,145,42,124.5
0107031LIYCY 8 X 0,256,14,207.2
0107066LIYCY 8 X 0,347,25,208.1
0107106LIYCY 8 X 0,57,87,0011
