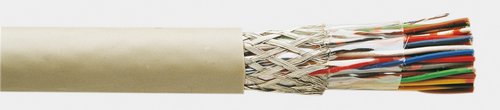

Daten- und Steuerleitungen LiYCY (TP)

Anwendung

Diese Datenleitung wird verwendet als Anschluss- und Verbindungsleitung für Signal-, Mess-, Steuer-, und Sprechzwecke, für Rufund Gegensprechanlagen, Uhrenanlagen, Wiegeeinrichtungen, Rechenanlagen usw. Sie ist für feste und flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen bei mittlerer mechanischer Beanspruchung geeignet. Durch ein Cu-Abschirmgeflecht werden äußere, hochfrequente Einflüsse abgehalten und so eine einwandfreie Impulsübertragung gewährleistet. Durch die paarige Verseilung werden elektrische Kopplungen innerhalb der Leitung vermieden. Über- und Nebensprecheffekte werden dadurch vermieden. Eine Beilauflitze ermöglicht einen einwandfreien Anschluss an eine Erdungsklemme.

Aufbau

Leiter	Kupferlitze blank, feindrähtig
Aderisolation	PVC
Aderkennzeichnung	DIN 47100 Farbcode
Mantel	PVC
Farbe	grau
Verseilung	Adern paarig (TP= twisted pairs)
Abschirmung	verzinntes Kupfergeflecht
Bewicklung	PETP-Folie

Technische Daten

Nennspannung	300 V
Prüfspannung	1200 V
Temperaturbereich	-5 °C – +70 °C (bewegt) -30 °C – +70 °C (nicht bewegt)
Biegeradius	15 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeit	nach VDE 0472 T. 804 Prüfart B (IEC = 332-1)

Kabel Kategorie: Steuerleitungen

Varianten

Bestnr	Adern	Außen Ø	Cu-Zahl	Gewicht
LiYCY (TP)
0107473	LIYCY 10 X 2 X 0,14	9,7	5,90	11.5
0102778	LIYCY 10 X 2 X 0,25	9,8	10,20	16.5
0111114	LIYCY 10 X 2 X 0,34	9,8	6,60	16.5
0107474	LIYCY 12 X 2 X 0,14	10,6	6,60	12.5
0107500	LIYCY 12 X 2 X 0,25	11,6	12,00	19
0107535	LIYCY 12 X 2 X 0,34	14,1	13,83	22
0107646	LIYCY 12 X 2 X 0,5	14,4	19,83	29.1
0107658	LIYCY 12 X 2 X 0,75	17,1	26,10	38.4
0107475	LIYCY 14 X 2 X 0,14	11,1	8,61	13
0107476	LIYCY 16 X 2 X 0,14	11,5	7,90	14.8
0102790	LIYCY 16 X 2 X 0,25	11,9	14,65	21.4
1246585	LIYCY 16 X 2 X 0,34	14,6	16,50	28
0107477	LIYCY 18 X 2 X 0,14	11,9	9,82	17.7
0107503	LIYCY 18 X 2 X 0,25	13,5	14,53	24.1
0107541	LIYCY 18 X 2 X 0,34	16,5	20,56	27.5
0107648	LIYCY 18 X 2 X 0,5	16,9	26,10	39.9
0107465	LIYCY 2 X 2 X 0,14	5,5	1,85	3.4
0107490	LIYCY 2 X 2 X 0,25	6,2	2,80	4.6
0107525	LIYCY 2 X 2 X 0,34	7,3	4,05	6.4
0107640	LIYCY 2 X 2 X 0,5	7,2	4,81	7.5
0107652	LIYCY 2 X 2 X 0,75	8,5	5,80	10.5
0106500	LIYCY 2 X 2 X 1,0	10,3	8,40	13.6
0102732	LIYCY 20 X 2 X 0,14	11,1	9,70	19.3
0107483	LIYCY 24 X 2 X 0,14	13,7	11,68	21.2
1246675	LIYCY 24 X 2 X 0,34	17,6	25,51	41.5
1246689	LIYCY 25 X 2 X 0,14	12,8	11,30	21.2
0107508	LIYCY 25 X 2 X 0,25	15,1	20,50	32.3
0107544	LIYCY 25 X 2 X 0,34	19,5	23,85	40
0107479	LIYCY 3 X 2 X 0,14	6,2	2,30	4.3
0107491	LIYCY 3 X 2 X 0,25	6,9	3,96	6.4
1246722	LIYCY 3 X 2 X 0,34	8,0	4,98	7.9
0107641	LIYCY 3 X 2 X 0,5	7,9	7,37	9.8
0107653	LIYCY 3 X 2 X 0,75	9,4	8,40	13
0106501	LIYCY 3 X 2 X 1,0	10,5	10,30	17.4
0107485	LIYCY 30 X 2 X 0,14	14,8	14,00	28.5
0107467	LIYCY 4 X 2 X 0,14	7,2	2,66	5
0107492	LIYCY 4 X 2 X 0,25	7,8	4,49	7.3
0107527	LIYCY 4 X 2 X 0,34	9,4	6,29	9
0107642	LIYCY 4 X 2 X 0,5	9,1	8,20	11.8
0107654	LIYCY 4 X 2 X 0,75	10,0	10,80	14.8
0106502	LIYCY 4 X 2 X 1,0	11,0	13,20	22.6
0107487	LIYCY 40 X 2 X 0,14	16,7	19,61	34.8
0107468	LIYCY 5 X 2 X 0,14	7,7	4,33	7
2823977	LIYCY 5 X 2 X 0,34	9,5	5,85	11.6
0107469	LIYCY 6 X 2 X 0,14	7,8	4,85	8.1
0102739	LIYCY 6 X 2 X 0,25	9,0	6,95	9.8
0107529	LIYCY 6 X 2 X 0,34	10,4	8,41	13
0107644	LIYCY 6 X 2 X 0,5	10,4	11,00	14.6
0107656	LIYCY 6 X 2 X 0,75	12,5	14,60	22.4
0107470	LIYCY 7 X 2 X 0,14	8,0	5,32	8.4
2823988	LIYCY 7 X 2 X 0,34	9,9	8,60	14.5
0107471	LIYCY 8 X 2 X 0,14	8,0	5,37	9.3
0107496	LIYCY 8 X 2 X 0,25	9,2	7,69	11.8
0107531	LIYCY 8 X 2 X 0,34	10,7	9,75	15
0107645	LIYCY 8 X 2 X 0,5	10,9	13,90	19
0102813	LIYCY 8 X 2 X 0,75	14,6	18,00	27.6
