RG-KABEL RG 214/U

Zurück zur Übersicht

Anwendung Bei RG-Leitungen handelt es sich um Kabel, die in Anlehnung an die amerikanische MIL-C-17 Norm hergestellt werden, welche ursprünglich für das Militär konzipiert wurde. RG Kabel sind für unzählige Anwendungen in der Hochfrequenztechnik, Elektronik und der Datenübertragung gebaut.

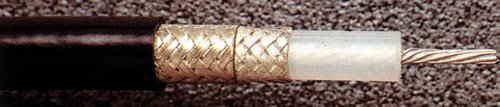

Aufbau Mantel PVC-schwarz Schirm 1. Geflecht CU versilbert, 2. Geflecht CU versilbert Isolation Ø 7,25 mm PE Innenleiter Ø 7x0,75 mm CU versilbert

Technische Daten Wellenwiderstand Impendanz 50 Ohm ± 2 Dämpfung bei 20 °C (dB/100 m) (dB/100 m) 50 MHz 4,5 dB 100 MHz 6,7 dB 200 MHz 9,8 dB 400 MHz 14,7 dB 800 MHz 23,0 dB 1000 MHz 25,0 dB Minimaler Biegeradius 50 mm Aufmachung Nach Absprache Gleichstromwiderstand (Ohm/km) Innenleiter 5,5 Ω/km Außenleiter 4,4 Ω/km

Kabel Kategorie: Antennen- und Lautsprecherleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht RG-KABEL RG 214/U 2824296 RG-Kabel 214/U 10,8 11,8 20.5
