RG-KABEL RG 223/U

Zurück zur Übersicht

Anwendung Bei RG-Leitungen handelt es sich um Kabel, die in Anlehnung an die amerikanische MIL-C-17 Norm hergestellt werden, welche ursprünglich für das Militär konzipiert wurde. RG Kabel sind für unzählige Anwendungen in der Hochfrequenztechnik, Elektronik und der Datenübertragung gebaut.

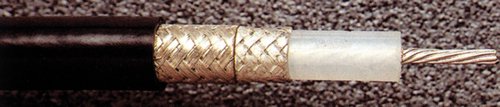

Aufbau Mantel PVC-schwarz Schirm 1. Geflecht CU versilbert, 2. Geflecht CU versilbert Isolation Ø 2,95 mm PE Innenleiter Ø 0,9 mm CU versilbert

Technische Daten Wellenwiderstand Impendanz 50 Ohm ± 2 Dämpfung bei 20 °C (dB/100 m) (dB/100 m) 10 MHz 4,0 dB 20 MHz 5,8 dB 50 MHz 9,4 dB 100 MHz 13,7 dB 200 MHz 19,8 dB 500 MHz 32,9 dB 1000 MHz 50,1 dB Minimaler Biegeradius 25 mm Aufmachung Nach Absprache Gleichstromwiderstand (Ohm/km) Innenleiter 27 Ω/km Außenleiter 9 Ω/km

Kabel Kategorie: Antennen- und Lautsprecherleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht RG-KABEL RG 223/U 2824297 RG-Kabel 223/U 5,4 3,1 6
