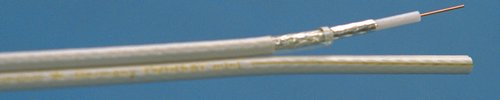

SAT-Twin-Kabel (2X0,7/2,9) SAT-Twin

Zurück zur Übersicht

Anwendung Kabel für den Einsatz in BK-Netzen und Sat-Empfangsanlagen. Mit SAT-Twin-Kabel können mühelos 2 Koaxialkabel in einem Arbeitsgang verlegt werden.

Aufbau Mantel PVC mit degressiver Mantelmarkierung Isolation Ø 2x3,0 mm Zell-PE Innenleiter Ø 2x0,65 mm CU Außenleiter Alufolie Zulassungs-Nr. BZT G121704F Geflecht CU verzinnt

Technische Daten Wellenwiderstand Impendanz 75 Ohm ± 3 Dämpfung bei 20 °C (dB/100 m) (dB/100 m) 100 MHz 8,8 dB 300 MHz 16,5 dB 450 MHz 21,2 dB 862 MHz 28,2 dB 1000 MHz 31,0 dB 1350 MHz 36,9 dB 1750 MHz 42,5 dB 2050 MHz 46,3 dB 2250 MHz 51,3 dB 2500 MHz 53,6 dB Minimaler Biegeradius 45 mm Aufmachung Nach Absprache Schirmungsmass ≥ 75 (dB) Gleichstromwiderstand (Ohm/km) Innenleiter 52 Ω/km Außenleiter 27 Ω/km

Kabel Kategorie: Antennen- und Lautsprecherleitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht SAT-Twin-Kabel (2X0,7/2,9) 2824305 SAT-TWIN-Kabel (2 X 9X4,5 1,9 5.2
