Yello-Net 1000 Duplex Installationskabel CAT.7 J-02YSCH / AWG / PIMFZurück zur ÜbersichtAnwendungGesamt- und paarweise geschirmte

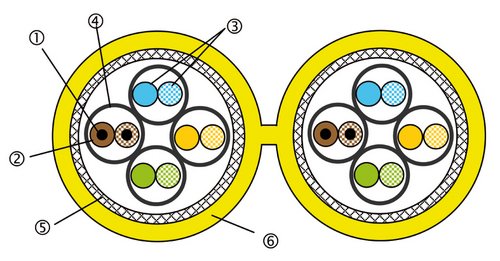

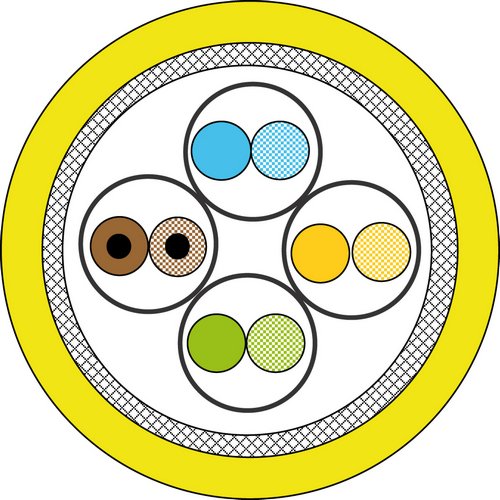

Installationskabel der Kategorie 7 | | Aufbau| Leiter | blank Kupferdraht, AWG 23/1 | | Außenmantel | halogenfrei (FRNC/LS0H), Mantelfarbe gelb | | Isolierung | Zell-PE (Foam-Skin),
Ader Simplex Ø 1,35 mm,
Ader Duplex: Ø 1,45 mm | | Paarverseilung | 2 Adern zum Paar | | Gesamtverseilung | 4 Paare zur Seele | | Paarabschirmung | Alu-kaschierte Polyesterfolie | | Gesamtabschirmung | verzinntes Kupfergeflecht |
| | Technische Daten| Schleifenwiderstand | ≤ 170 Ohm/km | | Isolationswiderstand | ≥ 5000 MΩ.km | | Hinweis | Tagesaktuelle Datenblätter sind bei Ihrem Großhändler anzufordern! | | Brandverhalten | IEC 60332-1
IEC 60332-3C
IEC 60754-2
IEC 61034 | | Durchschlagfestigkeit für Gleichspannung bei | 1 kV/1 min | | Kapazität gegen Erde | ≤ 1600 pF/km | | Transferimpedanz (Zt) bei 1 MHz | ≤ 8 mΩ/m | | Transferimpedenz (Zt) bei 10 MHz | ≤ 8 mΩ/m | | Transferimpedanz (Zt) bei 100 MHz | ≤ 20 mΩ/m | | Ausbreitungsgeschwindigkeitsfaktor (NVP) 78 % | < 20 nS/100 m | | Transport- und Lagertemperaturbereich | 0 °C bis +50 °C | | Betriebstemperaturbereich | -20 °C bis +60 °C | | Anzahl der Paare | 2x4P | | Material Außenmantel | FRNC | | Leiter Ø (mm) | 0,56 | | Kupfer (kg/km) | 52 | | Außen Ø (mm) | 7,9x16 | | Kabelgewicht (kg/km) | 120 | | Minimaler Biegeradius (mm) | 60 | | Max. Zugbelastung (N) | 240 | | Brandlast (MJ/m) | 1,3 | | Anwendung | IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T IEEE 802.5 16 MB; ISDN; TPDDI; ATM | | Anwendbare Normen | EN 50173-1
EN 50288-4-1
ISO/IEC 11801
IEC 61156-5 |
|
