LWL-Breakout-Kabel J-V(ZN)H11Y2K200/230

Zurück zur Übersicht

Anwendung Das Kabel ist für raue Umgebungsbedingungen ausgelegt. Durch die individuelle Zugentlastung jeder Ader kann das Kabel direkt mechanisch fixiert an Stecker montiert werden. Das Kabel ist nichtmetallisch, hochflexibel und abriebfest.

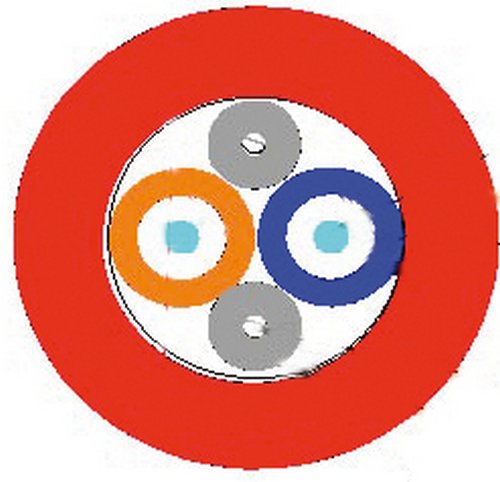

Aufbau Verseilung 2 Einzelkabel mit 2 Blindelementen mit grauer LSHF-Hülle, (Durchmesser 1,4 mm) Zugentlastung Aramid-Garne Faser K200/230/500 (IEC 60794-2-30 A3d),Type 47650] Sekundärcoating Naturfarbenes, festes Sekundärcoating, Durchmesser 0,5 mm Kabelmantel der Einzelkabel Flammwidriger, halogenfreier Kabelmantel LSHF, Durchmesser 2,2 mm, Mantelfarbe orange und blau Kabelaußenmantel Abriebfester Kabelmantel, PUR, Farbe rot (ähnlich RAL 3000), Durchmesser 7,0 mm ± 0,3 mm Nummerische Aperatur 0,37 Dämpfung bei 660 nm ≤ 10 dB/km Dämpfung bei 850 nm ≤ 8 dB/km Bandbreite bei 660 nm ≥ 17 MHz*km Bandbreite bei 850 nm ≥ 20 MHz*km

Technische Daten Temperaturbereich EN 187000/P 601 Verlegung -5 °C bis +50 °C Betrieb -20 °C bis +70 °C Transport/Lagerung -25 °C bis +70 °C Betrieb (α < 30 dB/km) -40 °C bis +70 °C Min. Biegeradius EN 187000/P 513 Verlegung 85 mm Betrieb 175 mm Max. Zugfestigkeit IEC 60794-1-2 E1 3000N

Kabel Kategorie: LWL Leitungen

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht J-V(ZN)H11Y2K200/230 3004540 CL4297050 7,0 0
