LWL Break-out Kabel U-V(ZN)HQBH 3000N nG ..Zurück zur ÜbersichtAnwendungDas Kabel ist für raue Umgebungsbedingungen ausgelegt. Durch die individuelle Zugentlastung
jeder Ader kann das Kabel direkt mechanisch fixiert am Stecker montiert
werden. Zur Verteilung der LWL-Elemente kann der Mantel entsprechend geöffnet
werden. Das Kabel ist UV-beständig, nichtmetallisch, nagetiergeschützt, halogenfreiflammwidrig,
längswasserdicht mit hoher Zugfestigkeit und dadurch geeignet im
Steigebereich von Gebäuden sowie zur Verlegung im Außenbereich im Rohr oder auch

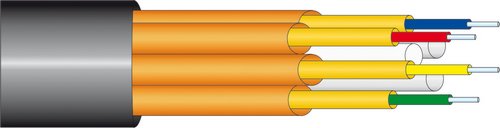

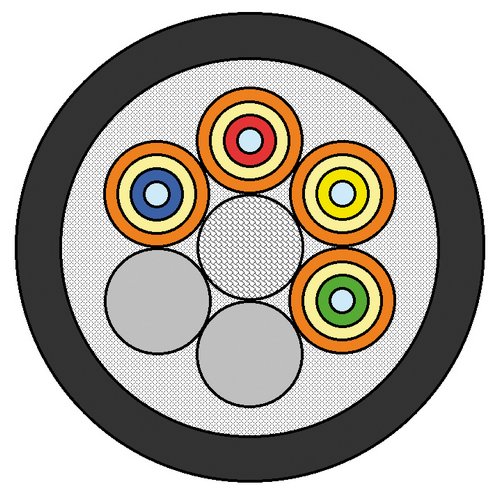

zur direkten Erdverlegung. | | Aufbau| Verseilung | Zentralelement, 1. Lage: 2, 4 oder 6 Einzelkabel, optional Trensen | | Vollader | Naturfarbenes semiloses Sekundärcoating, Durchmesser 0,9 mm | | Zugentlastung | Längslaufende Aramid- ZugentlastungselementeVerstärkte Lage aus Glasrovings als metallfreier Nagetierschutz mit sehr hoher Zugbelastbarkeit und trockenen Quellbänder zur Erreichung der Längswasserdichtigkeit | | Kabelmantel der Einzelkabel | Flammwidriger, halogenfreier Kabelmantel orange RAL 2004 LSHF, Durchmesser 2.7 mm, Kennzeichnung durch Zifferndruck | | Kabelaußenmantel | Flammwidriger, halogenfreier Kabelmantel LSHF, Mantelfarbe schwarz | | Zentralelement (ZE) | GFK-Rundelement, LSHF ummantelt | | Identifizierung | Inkjet schwarz, Einzelkabel, Inkjet weiß, Außenmantel |
| | Technische Daten| Temperaturbereich | IEC 60794-1-2 F1
Betrieb -20 °C bis +60 °C
Betrieb (α < 0.1 dB/km) -40 °C bis +60 °C
Verlegung -15 °C bis +60 °C
Transport/Lagerung -40 °C bis +60 °C | | Biegeradius | Montage > 160 mm
Betrieb > 100 mm | | Druckfestigkeit | IEC 60794-1-2 E3 3000 N | | Zugfestigkeit | IEC 60794-1-2 E1 1500 N (permanent) | | Brandfestigkeit | IEC 60332-1 bestanden | | Schlagfestigkeit | IEC 60794-1-2 E4 25 Nm | | Längswasserdichtigkeit | IEC 60794-1-2 F5a bestanden |
|
