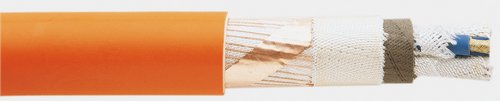

Halogenfreie Kabel NHXCH FE 180 E 30Zurück zur ÜbersichtAnwendungSicherheitskabel werden überall dort eingesetzt,
wo besonderer Schutz gegen Feuer und
Brandschäden für Menschen und Sachwerte
notwendig ist und hohe Sicherheitsauflagen
erfüllt werden müssen. Die direkte Verlegung in
Erde und Wasser ist nur unter Verwendung
eines Schutzrohres erlaubt. | | Aufbau| Leiter | Kupferleiter blank nach VDE 0295;
rund eindrähtig oder mehrdrähtig | | Aderisolation | vernetzte halogenfreie keramisierende Polymermischung | | Aderkennzeichnung | nach VDE 0293-308 | | Außenmantel | halogenfreie Polymermischung | | Konzentrischer Leiter | aus blanken Kupferdraehten mit gegenläufiger Haltewendel aus Kupferband, PP-Band | | Mantelfarbe | orange | | Gemeinsame Aderumhüllung | Glasseidenbänder oder extrudierte Füllmischung |
| | Technische Daten| Nennspannung | 0,6/1 kV | | Prüfspannung | 4000 V | | Temperaturbereich | +5 °C - +50 °C (beim Verlegen)
-30 °C - +70°C (nach Verlegen) | | Biegeradius | 12 x Kabeldurchmesser (mehradrig fest verlegt) 15 x einadrig | | Brennverhalten | nach EN 50266-2-4 IEC 60332-3 Cat.C | | Betriebstemp. | +90 °C (max.) | | Halogenfreiheit | nach VDE 0472 T. 815 | | Korrosivität der Brandgase | nach EN 50267-2-3 | | Eigenschaften bei 20 °C | halogenfrei, brandhemmend, minimale Rauchentwicklung keine korrosiven Gase | | Rauchgasdichte | nach EN 50268-1+2 | | Isolationserhalt FE 180 | nach VDE 0472 T. 814 und IEC 60331 | | Funktionserhalt von Anlagen | nach DIN 4102 Teil 12 | | Funktionserhalt E30 | nach DIN 4102-12 |
|
Kabel Kategorie: Halogenfreie LeitungenVarianten| Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| NHXCH...FE180/E30 |
|---|
| 0103180 | NHXCH-E30 2 X 1,5/1, | 15,0 | 5,2 | 24 | | 0103184 | NHXCH-E30 2 X 10,0/1 | 20,0 | 31,2 | 64 | | 0103185 | NHXCH-E30 2 X 16,0/ | 22,0 | 48,9 | 90 | | 0103181 | NHXCH-E30 2 X 2,5/ 2 | 15,0 | 8,0 | 29 | | 0103182 | NHXCH-E30 2 X 4,0/ 4 | 16,0 | 12,3 | 36 | | 0103183 | NHXCH-E30 2 X 6,0/ 6 | 18,0 | 18,2 | 46 | | 0103200 | NHXCH-E30 3 X 1,5/ 1 | 15,0 | 6,6 | 26 | | 0103204 | NHXCH-E30 3 X 10,0/ | 21,0 | 40,8 | 76 | | 0103211 | NHXCH-E30 3 X 120,0/ | 47,0 | 423,6 | 580 | | 0103218 | NHXCH-E30 3 X 150,0/ | 52,0 | 510,0 | 730 | | 0103205 | NHXCH-E30 3 X 16,0/ | 23,0 | 64,3 | 110 | | 2246472 | NHXCH-E30 3 X 185,0/ | 52,5 | 638,3 | 881 | | 0103201 | NHXCH-E30 3 X 2,5/ 2 | 16,0 | 10,4 | 33 | | 2246473 | NHXCH-E30 3 X 240,0/ | 58,5 | 824,2 | 111.5 | | 0103206 | NHXCH-E30 3 X 25,0/ | 28,0 | 100,3 | 155 | | 0103207 | NHXCH-E30 3 X 35,0/ | 30,0 | 140,2 | 193 | | 0103202 | NHXCH-E30 3 X 4,0/ 4 | 17,0 | 16,1 | 42 | | 0103208 | NHXCH-E30 3 X 50,0/ | 34,0 | 172,3 | 256 | | 0103203 | NHXCH-E30 3 X 6,0/ 6 | 19,0 | 24,0 | 54 | | 0103209 | NHXCH-E30 3 X 70,0/ | 38,0 | 241,0 | 341 | | 0103210 | NHXCH-E30 3 X 95,0/ | 44,0 | 329,6 | 470 | | 0103220 | NHXCH-E30 4 X 1,5/ 1 | 17,0 | 8,1 | 31 | | 0103224 | NHXCH-E30 4 X 10,0/ | 23,0 | 50,4 | 90 | | 0103231 | NHXCH-E30 4 X 120,0/ | 53,0 | 538,8 | 760 | | 0103232 | NHXCH-E30 4 X 150,0/ | 60,0 | 654,0 | 870 | | 0103225 | NHXCH-E30 4 X 16,0/ | 26,0 | 79,6 | 130 | | 2246476 | NHXCH-E30 4 X 185,0/ | 58,0 | 815,9 | 1070 | | 0103221 | NHXCH-E30 4 X 2,5/ 2 | 18,0 | 12,8 | 38 | | 2246477 | NHXCH-E30 4 X 240,0/ | 64,0 | 1054,6 | 1367 | | 0103226 | NHXCH-E30 4 X 25,0/ | 31,0 | 114,2 | 190 | | 0103227 | NHXCH-E30 4 X 35,0/ | 33,0 | 152,6 | 240 | | 0103222 | NHXCH-E30 4 X 4,0/ 4 | 20,0 | 20,0 | 50 | | 0103228 | NHXCH-E30 4 X 50,0/ | 38,0 | 220,3 | 340 | | 0103223 | NHXCH-E30 4 X 6,0/ 6 | 21,0 | 29,7 | 64 | | 0103229 | NHXCH-E30 4 X 70,0/ | 42,0 | 308,2 | 450 | | 0103230 | NHXCH-E30 4 X 95,0/ | 49,0 | 420,8 | 610 | | 0103262 | NHXCH-E30 7 X 1,5/ 2 | 19,0 | 13,4 | 42 | | 0103261 | NHXCH-E30 7 X 2,5/ 2 | 21,0 | 20,0 | 54 |
| |
|
