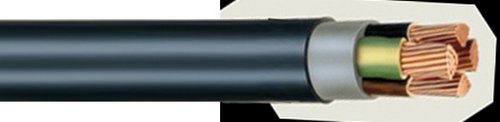

Starkstromkabel (N)2XY 1 bis 30 kV (N)2XY

Zurück zur Übersicht

Anwendung Als Stromverteilerkabel Verlegung in Kabelkanälen in der Erde und im freien Raum, wo das Kabel keine mechanische Beschädigungen ausgesetzt ist: im städtischen Netz, in Elektro-Zentralen und Industrieanlagen.

Aufbau Leiter Kupferleiter voll oder verseilt nach DIN VDE 0295 Aderisolation VPE (vernetztes Polyethylen) extrudierte äußere Leitschicht Außenmantel PVC schwarz

Technische Daten Nennspannung 0,6/1 kV Prüfspannung 4 kV Temperaturbereich -5 °C - +50 °C (beim Verlegen) -30 °C - +90 °C (nach Verlegen) Betriebstemperatur +90 °C (max.) Biegeradius 15 x Kabeldurchmesser für einadrige Kabel 12 x Kabeldurchmesser für mehradrige Kabel

Kabel Kategorie: Erdkabel

Varianten

Bestnr Adern Außen Ø Cu-Zahl Gewicht (N)2XY-J 3222661 03X10 0,6/1 16,5 28,8 55 3222673 03X120/70 0 36,0 412,8 404 3222674 03X150/70 0 41,0 499,2 508.5 3222662 03X16 0,6/1 18,5 46,1 77.5 3222675 03X185/95 0 45,5 624,0 634.5 3222658 03X2,5 0,6/ 12,5 7,2 23.5 3222676 03X240/120 50,5 806,4 814 3222663 03X25 0,6/1 22,0 72,0 113.5 3222668 03X25/16 0, 23,0 87,4 130.5 3222664 03X35 0,6/1 25,0 100,8 153.5 3222659 03X4 0,6/1K 13,5 11,5 29.5 3222665 03X50 0,6/1 26,5 144,0 186 3222670 03X50/25 0, 30,0 168,0 229 3222660 03X6 0,6/1K 15,0 17,3 40 3222666 03X70 0,6/1 30,0 201,6 250.5 3222671 03X70/35 0, 33,0 235,2 302 3222667 03X95 0,6/1 33,0 273,6 331 3222672 03X95/50 0, 38,0 321,6 412.5 3222677 04X1,5 0,6/ 12,0 5,8 21.5 3222681 04X10 0,6/1 18,0 38,4 67.5 3222689 04X120 0,6/ 42,0 460,8 546.5 3222690 04X150 0,6/ 47,0 576,0 678 3222682 04X16 0,6/1 20,0 61,4 95.5 3222692 04X185 0,6/ 52,0 710,4 837.5 3222678 04X2,5 0,6/ 13,0 9,6 27.5 3222683 04X25 0,6/1 24,5 96,0 146 3222685 04X35 0,6/1 27,5 134,4 191.5 3222679 04X4 0,6/1K 14,0 15,4 35 3222686 04X50 0,6/1 30,0 192,0 244 3222680 04X6 0,6/1K 16,0 23,0 48 3222687 04X70 0,6/1 33,5 268,8 324 3222688 04X95 0,6/1 38,0 364,8 442.5 3222693 05X1,5 0,6/ 13,0 7,2 25 3222698 05X10 0,6/1 19,5 48,0 81.5 3222700 05X16 0,6/1 22,0 76,8 115.5 3222694 05X2,5 0,6/ 14,0 12,0 32.5 3222702 05X25 0,6/1 27,0 120,0 178 3222696 05X4 0,6/1K 15,0 19,2 41.5 3222697 05X6 0,6/1K 17,5 28,8 58 3222703 07X1,5 0,6/ 14,0 10,1 30 3222705 07X2,5 0,6/ 15,0 16,8 38.5 3222704 12X1,5 0,6/ 17,5 17,3 45 3222706 12X2,5 0,6/ 19,0 28,8 49 3222708 24X2,5 0,6/ 25,5 57,6 91 3222657 3X1,5 0,6/1 11,5 4,3 19 3222669 3X35/16 0,6 26,0 116,2 170.5 Bestnr Adern Außen Ø Cu-Zahl Gewicht (N)2XY-O 3222717 01X120 0,6/ 19,5 115,2 127.5 3222718 01X150 0,6/ 21,5 144,0 155.5 3222709 01X16 0,6/1 10,5 15,4 23.5 3222719 01X185 0,6/ 23,5 177,6 193.5 3222720 01X240 0,6/ 26,0 230,4 248.5 3222711 01X25 0,6/1 12,0 24,0 33.5 3222721 01X300 0,6/ 28,5 288,0 308.5 3222712 01X35 0,6/1 13,0 33,6 43.5 3222722 01X400 0,6/ 32,0 384,0 397.5 3222714 01X50 0,6/1 14,5 48,0 56.5 3222715 01X70 0,6/1 16,5 67,2 78 3222716 01X95 0,6/1 18,0 91,2 103.5 3222723 02X1,5 0,6/ 11,0 2,9 17 3222727 02X10 0,6/1 16,0 19,2 45.5 3222728 02X16 0,6/1 17,5 30,7 62 3222724 02X2,5 0,6/ 12,0 4,8 20.5 3222730 02X25 0,6/1 21,0 48,0 90.5 3222725 02X4 0,6/1K 12,5 7,7 25 3222726 02X6 0,6/1K 14,5 11,5 34
