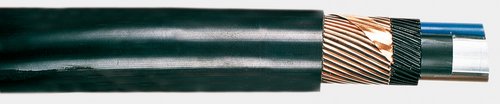

Starkstromkabel Aluminiumleiter nach VDE 0276 NAYCWYZurück zur ÜbersichtAnwendungAls Energie- und Steuerkabel zur Verwendung
im Freien, im Erdreich, für Kraftwerke,
Industrie- und Schaltanlagen, in Wasser,
in trockenen und feuchten Innenräumen,
in Kabelkanälen sowie in Ortsnetzen,
dort wo erhöhter mechanischer Schutz gegen
Berührungsspannung gefordert wird. | | Aufbau| Leiter | Aluminiumleiter nach VDE 0295;
(RE) rund eindrähtig oder
(RM) rund mehrdrähtig oder
(SM) sektorenförmig mehrdrähtig | | Aderisolation | PVC | | Aderkennzeichnung | nach VDE 0293-308 Füllmantel | | Außenmantel | PVC schwarz | | Konzentrischer Leiter | aus blanken Kupferdrähten wellenförmig um die gemeinsamen Aderumhüllung verseilt mit Gegenwendel aus Kupferband (Kupferdrähte in der Innenlage, Kupferband in der Außenlage) |
| | Technische Daten| Nennspannung | 0,6 /1 kV | | Prüfspannung | 4 kV | | Temperaturbereich | -5 °C - +50 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen) | | Betriebstemperatur | +70 °C (max.) | | Biegeradius | 12 x Kabeldurchmesser | | Flammwidrigkeit | nach VDE 0472 T. 804 Prüfart B (=IEC 332-1) |
|
Kabel Kategorie: ErdkabelVarianten| Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| NAYCWY |
|---|
| 2824137 | 3 X 120,0 SE/ | 45,0 | 80,0 / AL: 104,4 | 295 | | 2824138 | 3 X 150,0 SE/ | 49,0 | 100,0 / AL: 130,5 | 355 | | 2824139 | 3 X 185,0 SE/ | 54,0 | 123,0 / AL: 161,0 | 433 | | 2824140 | 3 X 35,0 RE/3 | 31,0 | 24,0 / AL: 30,5 | 130 | | 2824141 | 3 X 50,0 SE/5 | 33,0 | 34,0 / AL: 30,5 | 140 | | 2824142 | 3 X 70,0 SE/7 | 37,0 | 47,5 / AL: 60,9 | 195 | | 2824143 | 3 X 95,0 SE/9 | 42,0 | 64,0 / AL: 82,7 | 250 |
| |
|
