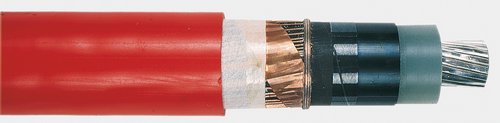

Mittelspannungskabel 1-adrig nach VDE 0276-620 NA2XSYZurück zur ÜbersichtAnwendungZur Verlegung in Erde, im Freien (Kabel muss
jedoch vor Sonneneinstrahlung geschützt sein),
in Innenräumen und Kabelkanälen für Kraftwerks-,
Industrie- und Verteilernetze.
Das Kabel lässt sich aufgrund der guten
Verlegeeigenschaften auch bei schwieriger
Trassenführung leicht verlegen. | | Aufbau| Leiter | Aluminiumleiter blank nach VDE 0295;
(RM) rund mehrdrähtig extrudierte innere Leitschicht | | Aderisolation | VPE (vernetztes Polyethylen)
extrudierte äußere Leitschicht leitendes Band | | Außenmantel | PVC rot | | Schirm | Kupferdrähte und Querleitwendel aus Kupfer
Folie |
| | Technische Daten| Nennspannung | 6 /10 kV, 12/20 kV und 18/30 kV | | Prüfspannung | 15 kV AC/5 min. bei Uo/U=6/10 kV
30 kVAC/5 min. bei Uo/U=12/20 kV 45 kV AC/5 min. bei Uo/U=18/30 kV | | Temperaturbereich | -5 °C - +70 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen) | | Betriebstemperatur | +90 °C (max.) | | Biegeradius | 15 x Leitungsdurchmesser | | Flammwidrigkeit | nach VDE 0472 T. 804 Prüfart B (=IEC 332-1) |
|
Kabel Kategorie: ErdkabelVarianten| Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| NA2XSY 12/20 kV |
|---|
| 0104196 | NA2XSY 1 X 120,0 RM/ | 38,0 | 18,2 / AL: 34,8 | 135 | | 2624832 | NA2XSY 1 X 150,0 RM/ | 39,0 | 18,2 / AL: 43,5 | 146 | | 0104197 | NA2XSY 1 X 150,0 RM/ | 39,0 | 18,2 / AL: 43,5 | 150 | | 0104198 | NA2XSY 1 X 185,0 RM/ | 41,0 | 18,2 / AL: 43,7 | 170 | | 2624833 | NA2XSY 1 X 185,0 RM/ | 41,0 | 18,2 / AL: 43,7 | 166 | | 2624834 | NA2XSY 1 X 240,0 RM/ | 44,0 | 18,2 / AL: 69,6 | 186 | | 0104201 | NA2XSY 1 X 240,0 RM/ | 44,0 | 18,2 / AL: 69,6 | 190 | | 0104202 | NA2XSY 1 X 300,0 RM/ | 46,0 | 28,3 / AL: 87,0 | 220 | | 0104203 | NA2XSY 1 X 400,0 RM/ | 49,0 | 39,4 / AL: 116,0 | 260 | | 0104193 | NA2XSY 1 X 50,0 RM/1 | 33,0 | 18,2 / AL: 14,5 | 97 | | 0104204 | NA2XSY 1 X 500,0 RM/ | 52,0 | 39,4 / AL: 145,0 | 300 | | 0104194 | NA2XSY 1 X 70,0 RM/1 | 35,0 | 18,2 / AL: 20,3 | 110 | | 0104195 | NA2XSY 1 X 95,0 RM/1 | 36,0 | 18,2 / AL: 27,6 | 120 | | Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| NA2XSY 18/30 kV |
|---|
| 0104208 | NA2XSY 1 X 120,0 RM/ | 43,0 | 18,2 / AL: 34,8 | 160 | | 2624835 | NA2XSY 1 X 150,0 RM/ | 44,0 | 18,2 / AL: 43,5 | 176 | | 0104209 | NA2XSY 1 X 150,0 RM/ | 44,0 | 28,3 / AL: 43,5 | 185 | | 0104211 | NA2XSY 1 X 185,0 RM/ | 46,0 | 18,2 / AL: 53,7 | 200 | | 2624836 | NA2XSY 1 X 185,0 RM/ | 46,0 | 18,2 / AL: 53,7 | 196 | | 2624837 | NA2XSY 1 X 240,0 RM/ | 48,0 | 18,2 / AL: 69,6 | 221 | | 0104212 | NA2XSY 1 X 240,0 RM/ | 48,0 | 18,2 / AL: 69,6 | 225 | | 0104213 | NA2XSY 1 X 300,0 RM/ | 51,0 | 28,3 / AL: 87,0 | 255 | | 0104214 | NA2XSY 1 X 400,0 RM/ | 54,0 | 39,4 / AL: 116,0 | 300 | | 0104205 | NA2XSY 1 X 50,0 RM/1 | 38,0 | 18,2 / AL: 14,5 | 125 | | 0104215 | NA2XSY 1 X 500,0 RM/ | 57,0 | 39,4 / AL: 145,0 | 345 | | 0104206 | NA2XSY 1 X 70,0 RM/1 | 40,0 | 18,2 / AL: 20,3 | 135 | | 0104207 | NA2XSY 1 X 95,0 RM/1 | 41,0 | 18,2 / AL: 27,6 | 150 | | Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| NA2XSY 6/10 kV |
|---|
| 0104185 | NA2XSY 1 X 120,0 RM/ | 34,0 | 18,2 / AL: 34,8 | 110 | | 0104186 | NA2XSY 1 X 150,0 RM/ | 35,0 | 18,2 / AL: 43,5 | 130 | | 2624829 | NA2XSY 1 X 150,0 RM/ | 35,0 | 18,2 / AL: 43,5 | 124 | | 2624830 | NA2XSY 1 X 185,0 RM/ | 37,0 | 18,2 / AL: 53,7 | 140.5 | | 0104187 | NA2XSY 1 X 185,0 RM/ | 37,0 | 18,2 / AL: 53,7 | 145 | | 2624831 | NA2XSY 1 X 240,0 RM/ | 39,0 | 18,2 / AL: 69,6 | 161.5 | | 0104188 | NA2XSY 1 X 240,0 RM/ | 39,0 | 18,2 / AL: 69,6 | 165 | | 0104189 | NA2XSY 1 X 300,0 RM/ | 40,0 | 28,3 / AL: 87,0 | 195 | | 0104191 | NA2XSY 1 X 400,0 RM/ | 45,0 | 39,4 / AL: 116,0 | 235 | | 0104182 | NA2XSY 1 X 50,0 RM/1 | 29,0 | 18,2 / AL: 14,5 | 78 | | 0104192 | NA2XSY 1 X 500,0 RM/ | 48,0 | 39,4 / AL: 145,0 | 270 | | 0104183 | NA2XSY 1 X 70,0 RM/1 | 31,0 | 18,2 / AL: 20,3 | 87 | | 0104184 | NA2XSY 1 X 95,0 RM/1 | 32,0 | 18,2 / AL: 27,6 | 99 |
| |
|
