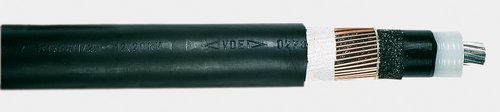

Mittelspannungskabel 1-adrig nach VDE 0276-620 NA2XS2YZurück zur ÜbersichtAnwendungZur Verlegung in Erde, im Freien (Kabel muss
jedoch vor Sonneneinstrahlung geschützt sein),
in Innenräumen und Kabelkanälen für Kraftwerks-,
Industrie- und Verteilernetze.
Bei Verlegung in Kabelkanälen und Innenräumen
muss berücksichtigt werden, dass der
PE-Mantel nicht flammwidrig ist nach VDE
0472 T. 804, Prüfart B. Das Kabel kann infolge
des widerstandsfähigen PE-Mantels bei der
Verlegung und im Betrieb stark mechanisch
beansprucht werden. | | Aufbau| Leiter | Aluminiumleiter blank nach VDE 0295; (RM) rund
mehrdrähtig extrudierte innere Leitschicht | | Aderisolation | VPE (vernetztes Polyethylen)
extrudierte äußere Leitschicht leitendes Band | | Außenmantel | PE schwarz | | Schirm | Kupferdrähte und Querleitwendel aus Kupfer Folie |
| | Technische Daten| Nennspannung | 6 /10 kV, 12/20 kV und 18/30 kV | | Prüfspannung | 15 kV AC/5 min. bei Uo/U=6/10 kV
30 kVAC/5 min. bei Uo/U=12/20 kV
45 kV AC/5 min. bei Uo/U=18/30 kV | | Temperaturbereich | -20 °C - +70 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen) | | Betriebstemperatur | +90 °C (max.) | | Biegeradius | 15 x Kabeldurchmesser |
|
Kabel Kategorie: ErdkabelVarianten| Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| NA2XS2Y 6/10 kV |
|---|
| 0104219 | NA2XS2Y 1 X 120,0 RM | 30,0 | 18,2 / AL: 34,8 | 93 | | 0104221 | NA2XS2Y 1 X 150,0 RM | 31,0 | 18,2 / AL: 43,5 | 105 | | 0104222 | NA2XS2Y 1 X 150,0 RM | 31,0 | 28,3 / AL: 43,5 | 110 | | 0104224 | NA2XS2Y 1 X 185,0 RM | 33,0 | 28,3 / AL: 53,7 | 125 | | 0104223 | NA2XS2Y 1 X 185,0 RM | 33,0 | 18,2 / AL: 53,7 | 120 | | 0104225 | NA2XS2Y 1 X 240,0 RM | 35,0 | 18,2 / AL: 69,6 | 140 | | 0104226 | NA2XS2Y 1 X 240,0 RM | 35,0 | 28,3 / AL: 69,6 | 145 | | 0104227 | NA2XS2Y 1 X 300,0 RM | 37,0 | 28,3 / AL: 87,0 | 170 | | 0104228 | NA2XS2Y 1 X 400,0 RM | 41,0 | 39,4 / AL: 116,0 | 210 | | 0104216 | NA2XS2Y 1 X 50,0 RM/ | 25,0 | 18,2 / AL: 14,5 | 63 | | 0104229 | NA2XS2Y 1 X 500,0 RM | 43,0 | 39,4 / AL: 145,0 | 240 | | 0104217 | NA2XS2Y 1 X 70,0 RM/ | 27,0 | 18,2 / AL: 20,3 | 72 | | 0104218 | NA2XS2Y 1 X 95,0 RM/ | 28,0 | 18,2 / AL: 27,6 | 82 | | Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| NA2XS2Y 12/20 kV |
|---|
| 0104233 | NA2XS2Y 1 X 120,0 RM | 34,0 | 18,2 / AL: 34,8 | 110 | | 0104235 | NA2XS2Y 1 X 150,0 RM | 35,0 | 18,2 / AL: 43,5 | 130 | | 0104234 | NA2XS2Y 1 X 150,0 RM | 35,0 | 18,2 / AL: 43,5 | 125 | | 0104236 | NA2XS2Y 1 X 185,0 RM | 37,0 | 18,2 / AL: 53,7 | 140 | | 0104237 | NA2XS2Y 1 X 185,0 RM | 37,0 | 18,2 / AL: 53,7 | 145 | | 0104238 | NA2XS2Y 1 X 240,0 RM | 39,0 | 18,2 / AL: 69,6 | 160 | | 0104239 | NA2XS2Y 1 X 240,0 RM | 39,0 | 18,2 / AL: 69,6 | 170 | | 0104240 | NA2XS2Y 1 X 300,0 RM | 42,0 | 28,3 / AL: 87,0 | 190 | | 0104241 | NA2XS2Y 1 X 400,0 RM | 45,0 | 39,4 / AL: 116,0 | 230 | | 0104230 | NA2XS2Y 1 X 50,0 RM/ | 29,0 | 18,2 / AL: 14,5 | 78 | | 0104242 | NA2XS2Y 1 X 500,0 RM | 48,0 | 39,4 / AL: 145,0 | 270 | | 0104231 | NA2XS2Y 1 X 70,0 RM/ | 31,0 | 18,2 / AL: 20,3 | 88 | | 0104232 | NA2XS2Y 1 X 95,0 RM/ | 32,0 | 18,2 / AL: 27,6 | 100 | | Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| NA2XS2Y 18/30 kV |
|---|
| 0104246 | NA2XS2Y 1 X 120,0 RM | 39,0 | 18,2 / AL: 34,8 | 140 | | 0104247 | NA2XS2Y 1 X 150,0 RM | 40,0 | 28,3 / AL: 43,5 | 160 | | 0104248 | NA2XS2Y 1 X 185,0 RM | 42,0 | 28,3 / AL: 53,7 | 175 | | 0104252 | NA2XS2Y 1 X 240,0 RM | 44,0 | 28,3 / AL: 69,6 | 200 | | 0104253 | NA2XS2Y 1 X 300,0 RM | 47,0 | 28,3 / AL: 87,0 | 220 | | 0104254 | NA2XS2Y 1 X 400,0 RM | 50,0 | 39,4 / AL: 116,0 | 265 | | 0104243 | NA2XS2Y 1 X 50,0 RM/ | 34,0 | 18,2 / AL: 14,5 | 105 | | 0104255 | NA2XS2Y 1 X 500,0 RM | 53,0 | 39,4 / AL: 145,0 | 305 | | 0104244 | NA2XS2Y 1 X 70,0 RM/ | 36,0 | 18,2 / AL: 20,3 | 115 | | 0104245 | NA2XS2Y 1 X 95,0 RM/ | 37,0 | 18,2 / AL: 27,6 | 125 |
| |
|
