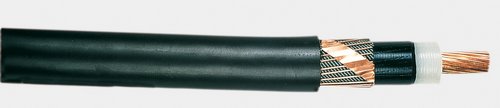

Mittelspannungskabel 1-adrig nach VDE 0276-620 N2XS2YZurück zur ÜbersichtAnwendungZur Verlegung in Erde, im Freien (Kabel muss
jedoch vor Sonneneinstrahlung geschützt sein),
in Innenräumen und Kabelkanälen für Kraftwerks-,
Industrie- und Verteilernetze.
Bei Verlegung in Kabelkanälen und Innenräumen
muss berücksichtigt werden, dass der
PE-Mantel nicht flammwidrig ist nach
VDE 0472 T. 804, Prüfart B.
Das Kabel kann infolge des widerstandsfähigen
PE-Mantels bei der Verlegung und im Betrieb
stark mechanisch beansprucht werden. | | Aufbau| Leiter | Kupferleiter blank nach VDE 0295;
(RM) rund mehrdrähtig
(> 50 qmm sind verdichtet)
extrudierte innere Leitschicht | | Aderisolation | VPE (vernetztes Polyethylen)
extrudierte äußere Leitschicht leitendes Band | | Außenmantel | PE schwarz | | Schirm | Kupferdrähte und Querleitwendel aus Kupfer Folie |
| | Technische Daten| Nennspannung | 6 /10 kV, 12/20 kV und 18/30 kV | | Prüfspannung | 15 kV AC/5 min. bei Uo/U=6/10 kV
30 kVAC/5 min. bei Uo/U=12/20 kV
45 kV AC/5 min. bei Uo/U=18/30 kV | | Temperaturbereich | -20 °C - +70 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen) | | Betriebstemperatur | +90 °C (max.) | | Biegeradius | 15 x Kabeldurchmesser |
|
Kabel Kategorie: ErdkabelVarianten| Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| N2XS2Y 6/10 kV |
|---|
| 0104066 | N2XS2Y 1 X 120,0 RM/ | 30,0 | 133,4 | 165 | | 0104067 | N2XS2Y 1 X 150,0 RM/ | 31,0 | 162,2 | 195 | | 0104068 | N2XS2Y 1 X 150,0 RM/ | 31,0 | 172,3 | 200 | | 0104069 | N2XS2Y 1 X 185,0 RM/ | 33,0 | 195,8 | 230 | | 0104070 | N2XS2Y 1 X 185,0 RM/ | 33,0 | 205,9 | 235 | | 0104071 | N2XS2Y 1 X 240,0 RM/ | 35,0 | 248,6 | 290 | | 0104072 | N2XS2Y 1 X 240,0 RM/ | 35,0 | 258,7 | 295 | | 0104073 | N2XS2Y 1 X 300,0 RM/ | 37,0 | 316,3 | 350 | | 0104063 | N2XS2Y 1 X 35,0 RM/1 | 23,0 | 51,8 | 90 | | 0104074 | N2XS2Y 1 X 400,0 RM/ | 41,0 | 423,4 | 440 | | 0104062 | N2XS2Y 1 X 50,0 RM/1 | 25,0 | 66,2 | 91 | | 0104075 | N2XS2Y 1 X 500,0 RM/ | 43,0 | 519,4 | 540 | | 0104064 | N2XS2Y 1 X 70,0 RM/1 | 27,0 | 85,4 | 115 | | 0104065 | N2XS2Y 1 X 95,0 RM/1 | 28,0 | 109,4 | 140 | | Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| N2XS2Y 18/30 kV |
|---|
| 0104079 | N2XS2Y 1 X 120,0 RM/ | 39,0 | 133,4 | 210 | | 0104080 | N2XS2Y 1 X 150,0 RM/ | 40,0 | 172,3 | 250 | | 0104082 | N2XS2Y 1 X 185,0 RM/ | 42,0 | 205,9 | 285 | | 0104083 | N2XS2Y 1 X 240,0 RM/ | 44,0 | 258,7 | 345 | | 0104085 | N2XS2Y 1 X 300,0 RM/ | 47,0 | 316,3 | 410 | | 0104086 | N2XS2Y 1 X 400,0 RM/ | 50,0 | 423,4 | 505 | | 0104076 | N2XS2Y 1 X 50,0 RM/1 | 34,0 | 66,2 | 130 | | 0104087 | N2XS2Y 1 X 500,0 RM/ | 53,0 | 519,4 | 605 | | 0104077 | N2XS2Y 1 X 70,0 RM/1 | 36,0 | 85,4 | 155 | | 0104078 | N2XS2Y 1 X 95,0 RM/1 | 37,0 | 109,4 | 185 | | Bestnr | Adern | Außen Ø | Cu-Zahl | Gewicht |
|---|
| N2XS2Y 12/20 kV |
|---|
| 0104092 | N2XS2Y 1 X 120,0 RM/ | 34,0 | 133,4 | 185 | | 0104094 | N2XS2Y 1 X 150,0 RM/ | 36,0 | 172,3 | 220 | | 0104093 | N2XS2Y 1 X 150,0 RM/ | 36,0 | 162,2 | 210 | | 0104095 | N2XS2Y 1 X 185,0 RM/ | 37,0 | 195,8 | 245 | | 0104096 | N2XS2Y 1 X 185,0 RM/ | 37,0 | 205,9 | 255 | | 0104098 | N2XS2Y 1 X 240,0 RM/ | 40,0 | 258,7 | 315 | | 0104097 | N2XS2Y 1 X 240,0 RM/ | 40,0 | 248,6 | 305 | | 0104108 | N2XS2Y 1 X 300,0 RM/ | 42,0 | 316,3 | 375 | | 0104088 | N2XS2Y 1 X 35,0 RM/1 | 28,0 | 51,8 | 93 | | 0104109 | N2XS2Y 1 X 400,0 RM/ | 45,0 | 423,4 | 465 | | 0104089 | N2XS2Y 1 X 50,0 RM/1 | 29,0 | 66,2 | 110 | | 0104110 | N2XS2Y 1 X 500,0 RM/ | 48,0 | 519,4 | 570 | | 0104090 | N2XS2Y 1 X 70,0 RM/1 | 31,0 | 85,4 | 130 | | 0104091 | N2XS2Y 1 X 95,0 RM/1 | 33,0 | 109,4 | 160 |
| |
|
