Rittal DK 7030110 CMC III Temperatursensor

CMC III Temperatur-Sensor mit CAN-Bus
VE = 1 Stück

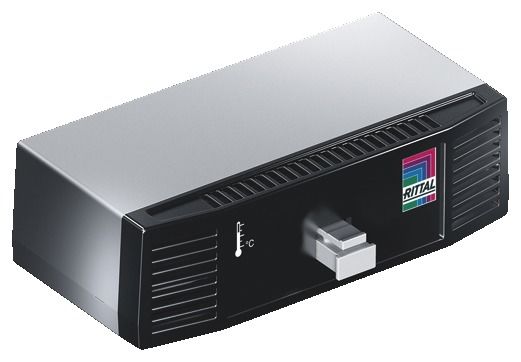

Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005,
Gehäuse in RAL 7035.
Der Sensor hat zwei RJ45 Anschlüsse mit einem integrierten CAN-Bus. Der
Sensor wird automatisch von dem
CMC III System, der Processing Unit, erkannt und in der Busfolge mit
einer fortlaufenden Ziffer versehen. Integrierte mehrfarbige LED als
Statusanzeige.
In dem Sensor-Gehäuse ist ein NTC-Temperaturfühler zur
Temperatur-messung im Luftstrom integriert.
Ebenso liegt ein externer NTC-Temperaturfühler mit Anschlussleitung bei.
Wenn dieser externe Sensor eingesteckt wird, schaltet sich der interne
Temperatursensor ab.
Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur
Processing Unit.
Die Warn- und Alarmgrenzwerte können über die Software der CMC III
Processing Unit eingestellt werden, werden aber im Sensor selbst
gespeichert.

Technische Daten: NTC-Widerstand: 10 k Ohm bei 25 °C
Temperaturmessbereich (interner Sensor): + 0 °C bis + 55 °C
Temperaturmessbereich (externer Sensor): - 40 °C bis + 80 °C
Messgenauigkeit: +/- 2°K zwischen 10°C und 40°C für externen Sensor
Auflösung: 0,1°K
Buchse für externen Sensor: 1
CAN-Bus Buchsen RJ45: 2
Schutzart: IP 30 nach EN 60 529
Temperatur-Einsatzbereich: + 0 °C bis + 55 °C
Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend
BxHxT: 80 x 28 x 40 mm
Beigelegt in der VE: Sensor, Temperaturfühler mit 2 m Anschlusskabel und
Stecker, Schnellanleitung und Universal-Montagesatz

Beschreibung: Die CMC III Sensoren überwachen die physikalischen Umgebungsbedingungen. Jeder Sensor hat bestimmte Mess- oder Kontrollaufgaben. Sensoren mit den ersten Bestellnummern 7030... sind mit einer CAN-Bus Schnittstelle ausgestattet und können direkt in den Bus, an die Processing Unit III angebunden werden. Sensoren mit den ersten Bestellnummern 7320... sind über die Adaption, CAN-Bus Sensor 7030.100, in den Bus einzubinden.
Nutzen: Schneller Anschluss und automatische Erkennung durch Plug & Play
Die Energieversorung erfolgt über die CAN-Bus Schnittstelle.

Einsatzgebiete: Überwachen von Schränken in der IT-, Industrie- und Gebäudetechnik-Umfeld.
Überwachen von Schränken, Räumen und Containern im IT-Umfeld.

Funktionsweise: Einstellungen können über die CMC III Processing Unit vorgenommen werden
Der CMC III Temperatursensor überwacht die Umgebungstemperatur im Schrank
Bei aktivem Luftstrom kann der im Gehäuse intergierte Sensor verwendet werden, bei Anwendungen ohne aktiven Luftstrom muss der beigelegte externe NTC-Fühler angeschlossen werden
Messbereich externer Fühler: -40°C...+80°C

Material: Kunststoff

Front: glatt
Gehäuse: Struktur

Farbe: Front: RAL 9005
Gehäuse: RAL 7035

Schutzart IP nach IEC 60 529: IP 30
Lieferumfang: Sensor
Installations- und Kurzbedienungsanleitung


Montagewinkel
Befestigungszubehör
Externer Temperatursensor mit Anschlusskabel und Stecker
Montage-Clips zur Tragschienen-Befestigung

Verpackungseinheit: 1 St.
EAN: 4028177659483
Zolltarifnummer: 90269000
eCl@ss 5.1: 27189253
eCl@ss 7.0: 27189253
ETIM 6.0: EC002627

Ausführung: Temperatur-Sensor
Abmessungen: Breite: 80 mm
Höhe: 28 mm
Tiefe: 40 mm
Anschluss an den CAN-Bus: Direkt
Maximale Anzahl Teilnehmer: CMC III Processing Unit Compact: 4
CMC III Processing Unit: 32
Betriebstemperatur: Betrieb (Umgebung): +0°C...+55°C
Luftfeuchtigkeit (nicht kondensierend): Betrieb (Umgebung): 5 % - 95 %
Messmethode: interner NTC-Widerstand
externer NTC-Widerstand

Messbereich: Temperatur (intern): 0 °C - 55 °C

Temperatur (extern): -40 °C - 80 °C
Temperatur (extern): 0 °C - 55 °C

Schnittstellen/Anschlüsse: Generell: 2 x RJ45 CAN-Bus
Generell: Buchse

Gewicht/VE: 0,2 kg
Typ: DK 7030.110
