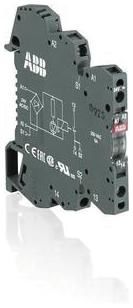

ABB 1SNA645004R0400 RB121A-230VAC/DC Relais R600 content_copy

In heutigen industriellen Automatisierungssystemen spielen speicherprogrammierbare Steuerungen (SPS) eine zentrale Rolle. Sie verbinden über herkömmliche Verkabelung angeschlossene Messinstrumente und Stellglieder mit dem Prozess. Allerdings ist eine SPS nicht vollständig von der Industrieumgebung entkoppelt, sodass Überspannungsspitzen und Übergangsströme durchaus ihre Funktionsfähigkeit beeinflussen können. Um also die angelegte Spannung und/oder Stromstärke anzupassen sowie die SPS mit einer geeigneten galvanischen Trennung zu versehen, sollte pro Ein-/Ausgangspunkt die passende Schnittstelle installiert werden, die sowohl den Spannungs- und Strompegel reguliert als auch einen Trennschutz bietet. Solche Schnittstellen bieten die Relais- und Optokoppler-Baureihen von ABB. Sie erlauben eine breit gefächerte Anpassung der Spannung (von 5 bis 250 V) und Stromstärke (von 0,01 bis 8 A) sowie eine hohe Isolation zwischen Ein- und Ausgang von 2 bis 4 kV. Für hohe Schaltfrequenzen bei geringen Schaltlasten können wahlweise Transistor, MOS-FET oder Triac Ausgänge gewählt werden.

Allgemein
Ausführung des elektrischen Anschlusses	Schraubanschluss
Nennstrom	6
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230
Bemessungssteuerspeisespannung Us bei DC	230
Spannungsart zur Betätigung	AC/DC
Antrieb, Polung	gepolt
Schaltverhalten des Antriebs	monostabil
Anzahl der Kontakte als Öffner	0
Anzahl der Kontakte als Schließer	0
Anzahl der Kontakte als Wechsler	1
Art des Schaltkontaktes	Einfachkontakt
Schutzart (IP)	IP20
Breite	6
Höhe	67.5
Tiefe	70
Spannungsart der Betriebsspannung	AC/DC
Werkstoff der Kontaktbeschichtung	sonstige
Mit abnehmbaren Klemmen
Mit zwangsgeführten Kontakten
Komplettgerät mit Sockel
Mit LED-Anzeige

---
