Advantech ADAM-5240-AE

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Advantech ADAM-5240-AE
( 4.5 / 5 ) 15 Wertungen

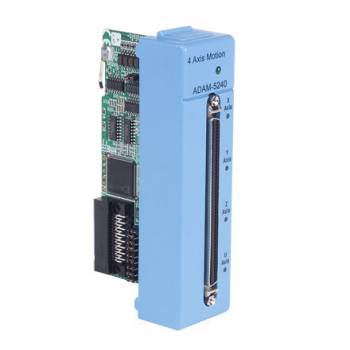

Advantech ADAM-5240-AE
Abbildung kann vom Original abweichen !
Advantech ADAM-5240-AEAdvantech ADAM-5240-AE
506,22 EUR
( 602,40 EUR inkl. MwSt. )
Versandkostenfrei
oder ab 11,08 EUR monatl. Leasingrate
Nachbestellt · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Advantech ADAM-5240-AE
Lieske-Nr.:968674
Hersteller-Nr.: ADAM-5240-AE
Gewicht:0.2 kg

Produktinformationen zu Advantech ADAM-5240-AE:

Das ADAM-5240-AE von Advantech ist ein 4-Achsen-Schritt-/Impuls-Servomotor-Steuermodul, das für die präzise Steuerung von Bewegungsabläufen in industriellen Automatisierungssystemen entwickelt wurde. Es dient als Hochgeschwindigkeits-Servobewegungssteuerung und ermöglicht die Ansteuerung von Schrittmotoren oder Servomotoren über Impuls- und Richtungssignale. Die Steuerung ist für Anwendungen konzipiert, bei denen hohe Genauigkeit, schnelle Reaktionszeiten und flexible Programmierbarkeit erforderlich sind, beispielsweise in der Fertigungsautomatisierung, der Robotik oder bei präzisen Positionieraufgaben.

Einsatzbereiche
Das Modul eignet sich für Anwendungen, die eine koordinierte Bewegung mehrerer Achsen erfordern, wie z. B. CNC-ähnliche Maschinen, Positioniersysteme oder automatisierte Montageeinrichtungen. Die Unterstützung von 2/3-achsiger linearer Interpolation sowie 2-achsiger kreisförmiger Interpolation ermöglicht die Ausführung komplexer Bewegungsbahnen. Die kontinuierliche Interpolation sorgt dafür, dass mehrere Achsen synchron und flüssig bewegt werden, was für präzise und ruckfreie Bewegungen wichtig ist. Die integrierte Positionsverwaltung und die Softwarebeschränkungsschalter bieten zusätzliche Sicherheit und Kontrolle über die Bewegungsbereiche.

Funktionen und Ausstattung im Detail
Das ADAM-5240-AE verfügt über eine programmierbare T/S-Kurvenbeschleunigungs- und -verzögerungsrate, die es ermöglicht, die Beschleunigung und Verzögerung der Motoren an die spezifischen Anforderungen der Anwendung anzupassen. Dies verbessert die Bewegungsqualität und reduziіert mechanische Belastungen. Die Handrad- und Tippschalterfunktion erlaubt eine manuelle Steuerung der Achsen, was bei der Inbetriebnahme, Wartung oder bei manuellen Einstellungen nützlich ist. Die Steuerung unterstützt zwei verschiedene Pulsausgabetypen: CW/CCW (Clockwise/Counter-Clockwise) sowie Pulse/Direction, wodurch eine flexible Anbindung an verschiedene Motorsteuerungen möglich ist.

Technik verständlich erklärt
Jede Achse des Moduls kann bis zu 4 MPPS (Millionen Pulse pro Sekunde) ausgeben, was eine sehr hohe Bewegungsgenauigkeit und Geschwindigkeit ermöglicht. Die Eingangsfrequenz für Encoder-Signale beträgt bis zu 1 MHz pro Achse, was eine präzise Rückmeldung der aktuellen Position des Motors gewährleistet. Die Encoder-Eingänge unterstützen zwei Typen: A/B-Phase und Auf/Ab, wodurch die Anbindung an verschiedene Encoder-Technologien möglich ist. Die Positionsverwaltung sorgt dafür, dass die aktuelle Position jeder Achse im System gespeichert und verwaltet wird, was für die Rückkehr zu definierten Positionen oder für die Durchführung von Wiederholvorgängen wichtig ist.

Kompatibilität und Zubehör
Das Modul ist für die Verwendung mit Schrittmotoren und Servomotoren ausgelegt, die über Impuls- und Richtungssignale gesteuert werden. Es ist Teil der eAutomation-Plattform von Advantech und kann in bestehende Automatisierungssysteme integriert werden. Die genaue Kompatibilität mit spezifischen Motor- oder Encoder-Modellen ist abhängig von den elektrischen und mechanischen Anschlussbedingungen, die im jeweiligen Datenblatt oder technischen Handbuch beschrieben sind.

Montage und Installation
Die Montage erfolgt in Standard-19-Zoll-Rack-Systeme oder in geeignete Schaltschränke. Die Anschlussmöglichkeiten sind für die Verbindung mit Motoren, Encodern und Steuergeräten ausgelegt. Die genaue Anschlusskonfiguration und die notwendigen Kabelverbindungen sind im technischen Handbuch beschrieben.

Vorteile im Betrieb
Die hohe Impulsfrequenz und die flexible Programmierung der Beschleunigungs- und Verzögerungskurven ermöglichen eine optimierte Bewegungsführung. Die Unterstützung mehrerer Interpolationsarten sorgt für eine präzise und flüssige Bewegungsführung. Die integrierte Softwarebeschränkung ermöglicht es, Bewegungsbereiche sicher abzugrenzen, was die Betriebssicherheit erhöht. Die Handrad- und Tippschalterfunktion erleichtert die manuelle Bedienung und Wartung.

Allgemein
Anzahl Achsen4
Max. Impulsfrequenz pro Achse4 MPPS
Max. Encoder-Eingangsfrequenz pro Achse1 MHz
PulsausgabetypenCW/CCW, Pulse/Direction
Encoder-EingangstypenA/B-Phase, Auf/Ab
Interpolationsfunktionen2/3-achsige lineare, 2-achsige kreisförmige, kontinuierliche
Programmierbare Beschleunigungs-/VerzögerungsrateT/S-Kurven
FunktionenHandrad- und Tippschalter, Positionsverwaltung, Softwarebeschränkungsschalter
