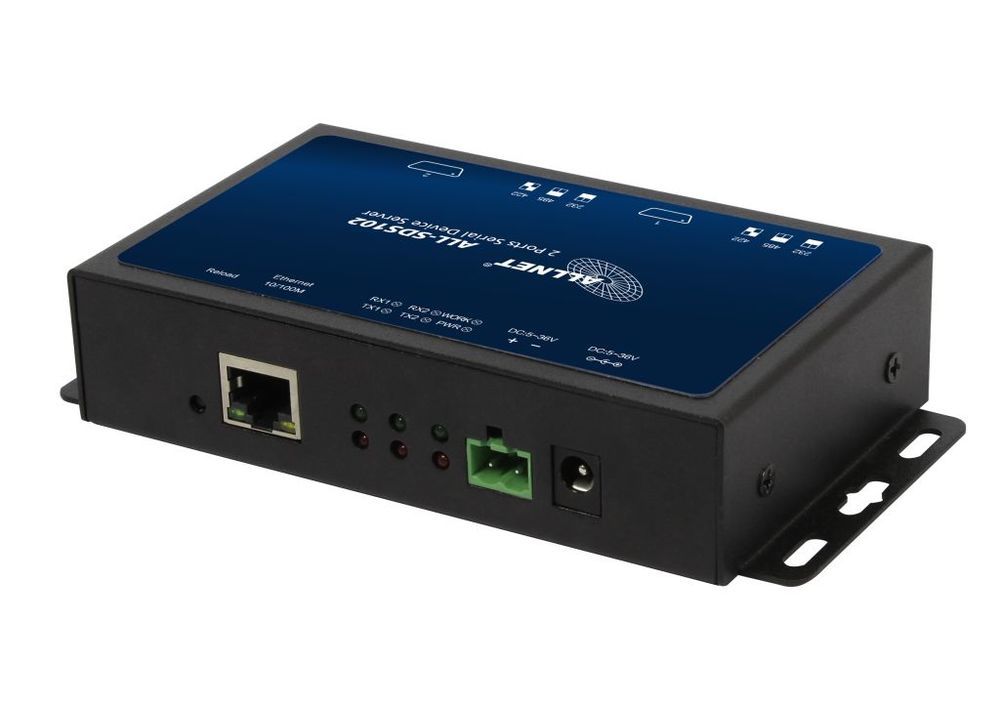

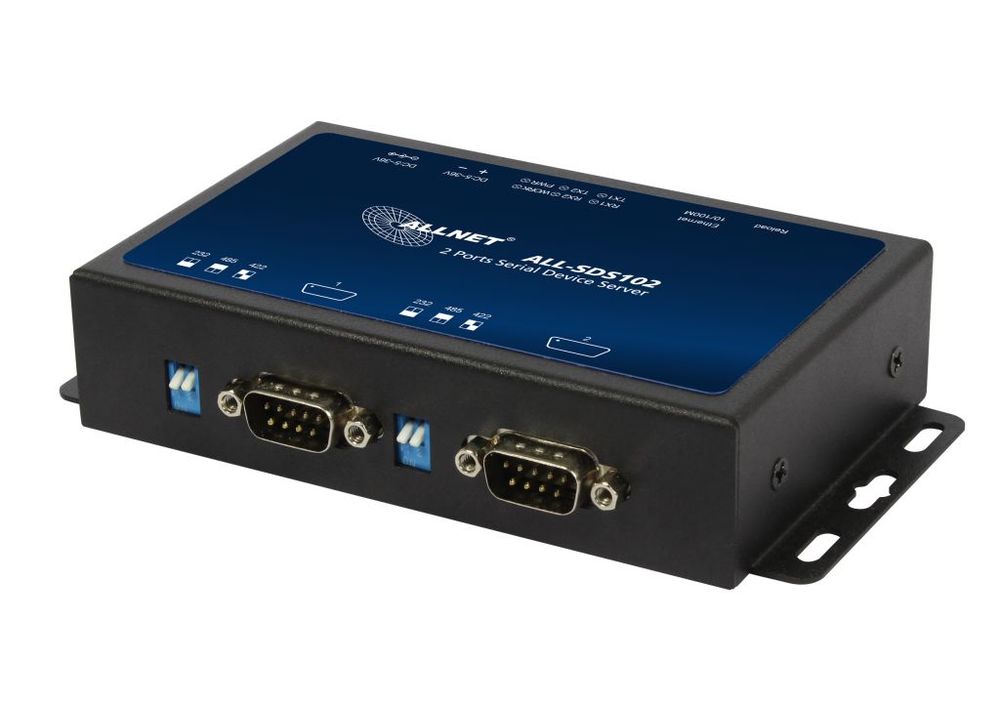

ALLNET Medienkonverter 2x RS232/RS422/RS485 auf 10/100BASE-TX ALL-SDS102v2

Highlights: 2x Ports RS232/422/485 per DIP Schalter änderbar Low Voltage range of 5~36v DC Data Rates range of 600~230.4kbps Einführung von 2 Ports RS232/485/422 Serielle Device Server ALL-SDS102 ist ein doppelter serieller Geräteserver, der eine transparente Übertragung zwischen TCP/UDP-Datenpaket und RS232/RS485/RS422-Schnittstelle realisieren kann. Das Gerät verfügt über einzigartige Funktionen wie Netzwerkdruck, Modbus-Multi-Host-Polling und Watchdog-Mechanismus. ALL-SDS102 basiert auf einem ARM-Prozessor und ist intern mit dem TCP/IP-Protokoll integriert. Der Anwender kann die Vernetzung von Embedded-Geräten einfach realisieren.Eigenschaften des 2 Ports RS232/485/422 Serielle Device Servers Cortex-M4-Kernel, industrieller Arbeitstemperaturbereich und TCPIP-Protokollstack. Auto-MDI/MDIX,RJ45 Anschluss mit 10/100Mbps TCP Server,TCP Client,UDP Client,UDP Server und HTTPD Client Arbeitsmodus Unterstützt Netzwerkdruck Unterstützt Modbus Multi-Host Polling Zwei Ports können gleichzeitig unabhängig voneinander arbeiten Unterstützt Modbus RTU bis Modbus TCP Kann über die Portnummer unterscheiden, welche serielle Schnittstelle mit dem Gerät verbunden ist. Unterstützung der virtuellen seriellen Schnittstelle und Bereitstellung der entsprechenden Software USR-VCOM Serielle Baudrate von 600bps bis 230.4K bpsÜberprüfen Sie Bit von None,Odd,Even,Mark und Space. DNS und DHCP unterstützt PC TCP/IP Socket Programmierbeispiel wie VB,C++,Delphi,Android und IOS bereitstellen Eingebaute Webseite kann auch die Webseite für Benutzer anpassen Reload-Taste, ein Schlüssel zum Wiederherstellen der Standardeinstellungen RJ45 mit Link/Data-Anzeigeleuchte, eingebautem Trenntransformator und 2 KV elektromagnetischer Trennung Die von IEEE gekaufte globale eindeutige MAC-Adresse (beginnend mit D8-B0-4C) der Benutzer kann die MAC-Adresse definieren. Unterstützung von Firmware-Upgrades über das Netzwerk Unterstützt keepalive, erkennt schnell tote Links Support-Konto und Passwort, kann verwendet werden, um Login und Netzwerk-Einstellungen Seite Unterstützt einen Kanal Websocket, realisiert bidirektionale transparente Übertragung zwischen Webseite und serieller 0 Zwei serielle Schnittstellenjede serielle kann als rs232,rs485 oder rs422 arbeitenDB9-BuchseRS485/RS422-Konverter bereitstellen Zweikanalige serielle Kommunikationsanzeige: TX/RX Unterstützt DC-Adapter und 5.08-2 Anschlussnetzteil Unterstützt UDP-Broadcast-Funktion Einfach Transparente Übertragung Transparente Übertragung bedeutet, dass unser Gerät, was auch immer übertragen wird, die Rolle eines Kanals spielt und Daten unverändert an das Ziel sendet. Vor-Ort-Überwachungsgeräte senden Daten an Serial Device Servers transparentes Datenübertragungs-Terminal, das Terminal CUP empfängt Daten über serielle Schnittstelle und Paketdaten.Verschiedene Parametriermethoden Software Settings
Download settings software, search related Serial Device Servers in the LAN through the serial port server IP, name, MAC address, or the version number. Then set the parameters you need, otherwise keep the default.
Web-page SettingsOpen your browser and inter the default IP address of the Serial Device Servers. Open the login page of Serial Server, Enter the user name and password (default admin). After setting parameter, Click Save and Restart, then setting will take effect. Serial AT commands Settings
User can set parameter by module itself without going through another computer to configure. This setting method is used in the following situation: user have to configure IP address and destination IP address on site. AT command can meet the demand. After MCU connects serial server module by TTL (UART), MCU can configure setting by AT command.Application Field of 2 ports RS232/485/422 Serial Device Servers Industrial data transmission, industrial automation security and protection monitoring, public security Smart home, power control, environmental monitoring, intelligent agriculture Door check on work attendance system, POS system, rice selling system Building automation system, power monitoring, self-service banking system, telecom machine room monitoring Work Modes TCP Server Serial to Ethernet servers ALL-SDS102x listens on the setting port and waits for a TCP client connection. The data which the serial ports sent out transparently transmit to all connected TCP clients via ALL-SDS102/102v2Technical Details: System Information   Processor Cortex-M4 Basic Frequency 120MHz Flash 512K byte Ethernet   Port Number 1 Interface Standard RJ45 Rate 10/100 Mbps MDI/MDIX, auto switch between cross and direct connection Protection 2KV electromagnetism isolation, shell insulation blocking Network Protocol IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, Websocket, HTTPD Client Receive Buffer Max 16k bytes buffer Serial   Port Number 2 (RS232/485/422*2), 2 serial ports can simultaneously work at the different working modes. Interface Standard RS-232: TX/RX/RTS/CTS
RS-485: A+/B-
RS422: TX+/TX-/RX+/RX- Data Bits 5, 6, 7, 8 Stop Bit 1, 2 Check Bit None, Even, Odd, Space, Mark Baud Rate 600 bps ~ 230K bps Flow Control RTS/CTS/Xon/Xoff Buffer Send and receive 2k bytes respectively Protection ESD protection, anti-surge SocketA   Transparent Transmission Mode TCP Server/TCP Client/UDP Server/UDP Client Supported Function Networking printing, Modbus Gateway, USR-Cloud, self-defined registration package, self-defined network and serial heartbeat package SocketB TCP Client/UDP Client Software   Virtual Serial(USR-VCOM) Windows 2000 or higher (32 bit/64 bit) Configuration Built-in webpage, computer set-up software, serial command Basic Parameter   Size 150 x 79 x 30 mm Operating Temp. -40 ~ 85°C Storage Temp. -45 ~ 105°C, 5 ~ 95% RH Input Voltage DC 5 ~ 36V Working Current 95mA (aver) @ 5V
45mA (aver) @ 12V Power < More   Certificate CE, FCC, ROHS, KCC Accessory 12V power supply, serial line, cable, converter
