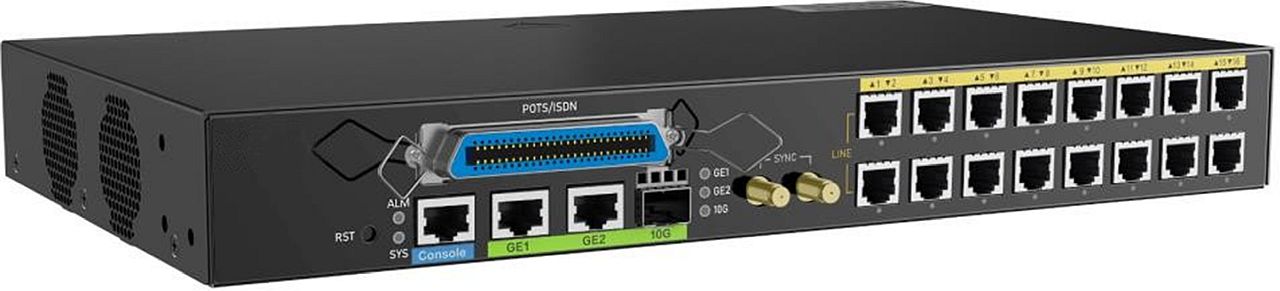

ALL-G.now109M-2wire-16 G.now / G.hn 2-Draht DSLAM – Bis zu 2 Gbps über bestehende Telefonverkabelung Der ALL-G.now109M-2wire-16 ist die zentrale Master-Einheit der Industry-Electronics G.now / G.hn 2-Draht Hochgeschwindigkeitslösung zur Nutzung bestehender Telefonleitungen in Mehrparteienhäusern, Hotels, Wohnanlagen und Bürogebäuden. Mit moderner G.hn-Technologie ermöglicht das System Datenübertragungen mit einer physikalischen Rate von bis zu 2 Gbps und einem Datendurchsatz von bis zu 1,7 Gbps – deutlich leistungsfähiger als klassische ADSL- oder VDSL-Lösungen. Ideal für Bestandsgebäude, in denen eine Glasfaserverkabelung (FTTH) aufwendig oder kostenintensiv ist. Bestehende Telefonleitungen als High-Speed-Netzwerk nutzen Die Lösung überträgt Gigabit-Daten über: 2-adrige Nebenstellenleitungen (Parallelleitung / Twisted Pair) vorhandene PSTN-Installationen (POTS &amp ISDN) Koexistenz mit ADSL/VDSL im gleichen MDF Dadurch lassen sich Gebäude schnell und kosteneffizient mit High-Speed-Internet ausstatten – ohne neue Verkabelung. Systemarchitektur Zentrale (MDF / Technikraum): ALL-G.now109M-2wire-16 (Master / DSLAM) Teilnehmer (Zimmer / Wohnung): ALL-G.now-109SP Bis zu 16 Teilnehmerleitungen direkt pro Gerät. Durch Kaskadierung von bis zu fünf (5) Geräten ALL-G.now109M-2wire-16 können bis zu 80 Wohneinheiten/Clients versorgt werden. Leistungsmerkmale Gigabit Performance G.hn SISO Übertragung Physikalische Rate bis 2 Gbps Realer Datendurchsatz bis 1,7 Gbps 10G/1G SFP+ Uplink-Port für Backbone-Anbindung 2x Gigabit Ethernet Ports Koexistenz mit Telefonie Unterstützt PSTN (POTS &amp ISDN) Beeinträchtigt keine Telefon- oder Faxdienste Betrieb parallel zu ADSL/VDSL möglich Ideal für MDU/MTU-Strukturen Hotels Wohnheime Bestandswohnanlagen Bürogebäude Denkmalgeschützte Objekte Professionelle Netzwerkausstattung Schnittstellen 16x RJ11 G.hn Ports 1x RJ21 (für 16 Leitungen) 2x 10/100/1000M Ethernet 1x 10G/1G SFP+ Uplink 1x RJ45 Konsole Clock Sync (SYN_IN / SYN_OUT) für Kaskadierung Layer-2 / Layer-3 Funktionen VLAN QoS ACL SSH DoS Protection MAC Management Storm Suppression IGMP IPv4 / IPv6 Unterstützung Kompaktes &amp robustes Design 48,3 cm ( 19 Zoll )-Rackfähig (1HE Bauhöhe) Kompakte Abmessungen: 340 x 44 x 200 mm Temperaturbereich: -10 °C bis +50 °C Geräuschentwicklung = 40 dB @ 25°C Luftgekühltes System Externes Netzteil Ideal für kleine MDFs und Technikräume. Hohe Betriebssicherheit CPU Traffic Protection &amp Priorisierung Bandbreitenkontrolle Schutz vor illegalem Traffic &amp Angriffen Temperaturüberwachung Anti-Diebstahl-Design Typische Anwendung In älteren Gebäuden ohne strukturierte Netzwerkverkabelung wird der ALL-G.now109M-2wire-16 im MDF installiert. Über die vorhandene Telefon-Nebenstellenleitung wird jede Wohneinheit mit einem G.now Client (z.B. ALL-G.now-109SP oder HA3515-DG) verbunden und erhält: High-Speed Internet Gigabit LAN Optional Wi-Fi 6 (bei HA3515-DG) Parallele analoge Telefonie Ihre Vorteile auf einen Blick Bis zu 2 Gbps über vorhandene 2-Draht-Leitung Keine Neuverkabelung notwendig Parallelbetrieb mit ADSL/VDSL möglich Skalierbar auf bis zu 48 Wohneinheiten 10G Uplink für Backbone-Anbindung Ideal für Bestandsgebäude Technical Specifications Main Telephone Line Unit ALL-GHN109M-2WIRE-16 Interface 2* 10/100/1000M Copper Ports 1* RJ21 Interface, Support up to 16 telephone ports 16* RJ11 G.hn Ports. 1* Uplink 10G/1G SFP+ Port Reset Button Build-in Reset Button LED ALM LINE (1-16) SYS GE1/GE2 LED 10G LED SYNC Interface Two SMA clock synchronization interfaces, SYN_OUT and SYN_IN, which are used for synchronizing the clocks of cascaded switches. Max. 5pcs of ALL-G.now109M-2wire-16 could be connected = 80 Rooms Console 1*RJ45 Serial Port Anti-theft Design Anti-theft Hole Working Temperature -10°C to 50°C (14°F to 122°F) Operating Humidity 10% to 90% Storage Temperature -40°C to 70°C? (-40°F to 158°F) Storage Humidity 5% to 95% Working Altitude 2000 m Temperature Control Supported Heat Dissipation Air Cooling Noise 40dB@25°C, Up to 42dB Power Supply External Adapter Dimensions (W x D x H) 340 mm * 44 mm * 200 mm (13.39 in. * 1.73 in. * 7.84 in.) Certification VCCI &amp JA
TE Software Features Layer-2 Forwarding G.hn, VLAN, MAC, Storm Suppression, LLDP, Mirror Layer-3 Forwarding ARP, IPv4, IPv6 Security ACL, QoS, SSH, DoS Protection Application Protocol Features DHCP Client, TFTP, FTP, NTP, Web IPv6 Application Protocol DHCP Client Maximum Number of Supported Lines Up to five main telephone line units can be cascaded to connect with 80 child telephone line units.
