Allnet ALL126A Bundle ALL126Ax3 Bundle / VDSL2 ALL126AM3 + ALL126AS3 Modem Bundle

ALLNET ALL126Ax3 Bundle / VDSL2 ALL126AM3 + ALL126AS3 Modem Bundle

VDSL2 Modem Paar für Standleitungen über
2-Draht-Verbindungen bis zu einer Länge von
2500 Metern und einer Bandbreite von 100 Mbit/s (längenabhängig)

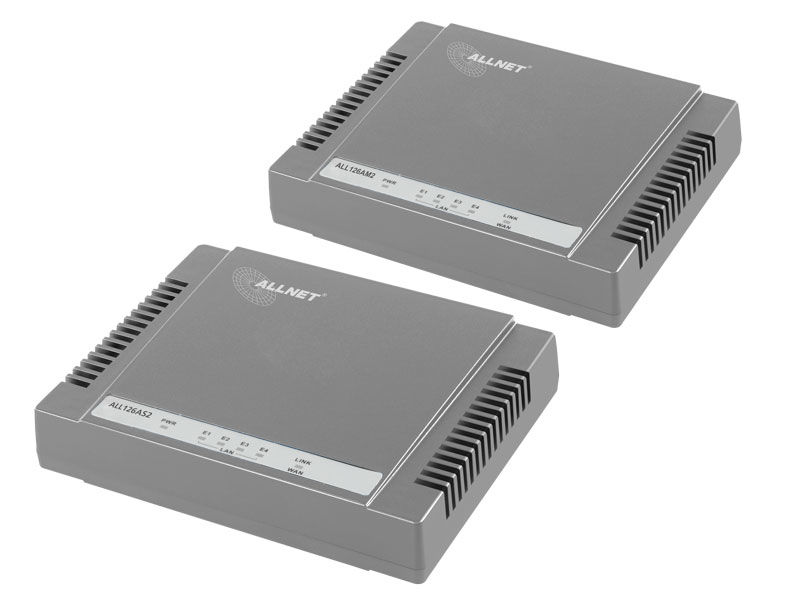

Bundle besteht aus: ALL126AM3 (Master) und ALL126AS3 (Slave)



Highlights:Master und Slave Modem nach VDSL2-Standard für hohen Datendurchsatz
Integrierter 4-Port Ethernet 10/100Mbps Switch
Zwei RJ11 Buchsen für Telefon/Line-Anschluss
Integrierter DSL-Splitter und Überspannungsschutz
Vielfältige VDSL Bandbreitenprofile konfigurierbar
Automatische Geschwindigkeitseinstellung für VDSL2-Port
Konfiguration über Webbrowser und/oder RS232C-Konsolenport
Energiesparend, geringer Stromverbrauch (nur ca. 6,9W)
Zukunftssichere VDSL-Technik von Infineon bis 100Mbps/symm.
Diagnoseanzeige für Verbindungsqualität

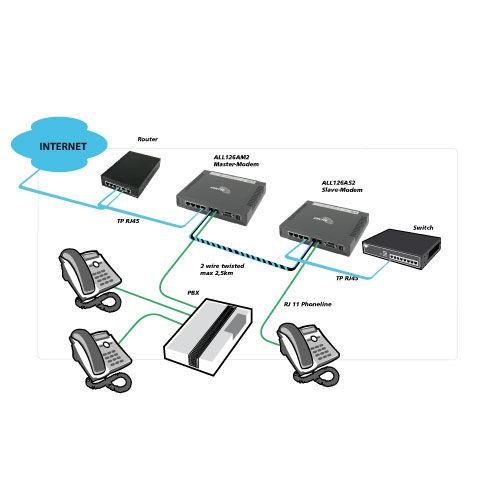

Verwendbar für Punkt-zu-Punkt Verbindung oder Provider-Anschluss
Netzwerkverbindung über verdrillte Zweidraht-Telefonkabel
Parallelle Telefonieverbindung für analog oder UK0 (ISDN) auf der gleichen Leitung möglich
Halterung für Wandmontage


Über das ALLNET ALL126AM2 VDSL Master Modem können in Verbindung mit dem ALLNET ALL126AS3 VDSL Slave Modem Standleitungen über eine einfache 2-Draht Kupferleitung mit einer Länge von bis zu fünf Kilometern realisiert werden. Bei kurzen Entfernungen sind Bandbreiten von bis zu 100 Mbit/s möglich.

Gleichzeitig können über die selbe Leitung analoge Telefone angeschlossen und betrieben werden. Eine vorhandene Telefonverkabelung lässt sich so auch für Datendienste mit hoher Performance nutzen.

Speziell für Hotels und Krankenhäuser stellt diese Technologie die optimale Lösung dar, kostengünstig, mit geringstem Aufwand performante Netzwerkanwendungen bereit zu stellen.

Technische Details:

Element


Spezifikation

Chipsatz:

Lantiq MIPS ADM5120P
Lantiq VINAX

Standards:

IEEE802.3/802.3u standards
ITU-T G993.2 VDSL2 standard

Schnittstellen:

4x RJ-45 10/100Mbps Auto-Negotiation RJ-45 Ethernet port
1x RJ-11/Klemmleisten Anschluss für VDSL2
1x RJ-11 Anschluss POTS/ISDN Gerät

Band Profile:

8a, 8b, 8c, 8d, 12a, 12b, 17a, 17b, 30a

Band Pläne:

997, 998

Max. Bandbreite:

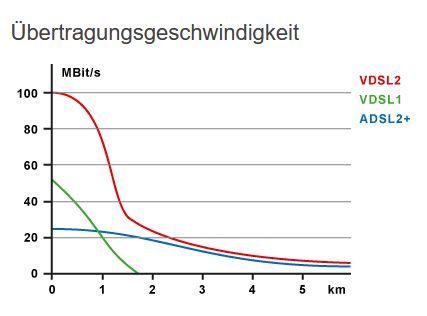

Symmetrische 100 Mbps/300m

LED-Anzeige:

Power LED
4x Link/Active Status für Ethernet Port
Link LED für VDSL2 Port

Switching-Verfahren:

Store and forward

Management und Features:

• unterstützt Auto Speed for VDSL2 Port
• unterstützt Web management (HTTP), TFTP, Console (RS232)
• unterstützt Downstream Power Back-Off (DPBO)
• unterstützt Loop back test
• unterstützt Bridge Modus
• unterstützt SNR Anzeige um Telefonvernetzung zu überprüfen
• unterstützt Interleave Verzögerung gegen Datenfehler & Noise Against
• POTS/ISDN Splitter on board

Konsolen Port:

RS-232C/115200bps

Stromregelung:

Full duplex: IEEE 802.3x
Half duplex: Back pressure

Stromverbrauch:

5,52W - 6,12W

Umgebung:

Temperatur Betrieb: 0°C ~ 50°C (32°F ~ 122°F)
Temperatur Aufbewahrung: -20°C ~ 70°C (-4°F ~ 155°F)
Luftfeuchtigkeit: 10 to 90% (nicht-kondensierend)


Maße/Gewicht:
Breite/Höhe/Tiefe: 183 x 36 x 145 mm
Gewicht: 0,385kg (ohne Netzteil)

Kennzeichen:

CE

Verpackungsinhalt:

• ALL126AM2 VDSL Master Modem
• ALL126AS3 VDSL Slave Modem
• je 1 Steckernetzteil 12V/1A
• je 1 CD mit Handbuch (englisch)
• je 1 Patchkabel LAN
• je 1 Patchkabel Telefon (Western-Stecker)
