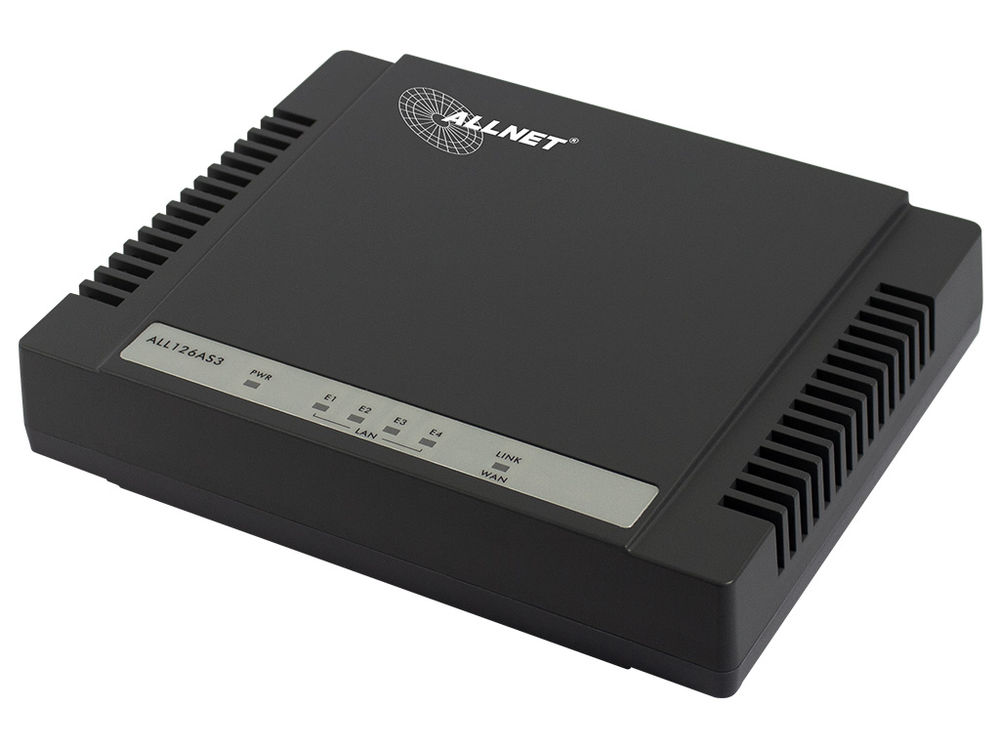

ALLNET ALL126AS3 / VDSL 100 Mbit Slave Modem ADSL-Backward

ALLNET ALL126AS3 / VDSL 100 Mbit Slave Modem ADSL-Backward

VDSL2 Slave Modem für Standleitungen über 2-Draht-Verbindungen bis zu einer Länge von 2500 Metern und einer Bandbreite von 100 Mbit/s (längenabhängig). Unterstützt DPBO (Downstream Power Back Off).



Erkennt automatisch den Betriebsmodus - entweder Slave Modem am ALLNET Master oder als VDSL Modem am Provider Anschluss (Deutsche Telekom, etc.)





Über das ALL126AM2 VDSL Master Modem können in Verbindung mit dem ALL126AS3 VDSL Slave Modem Standleitungen über eine einfache 2-Draht Kupferleitung mit einer Länge von bis zu 2,5 Kilometern realisiert werden.

Bei kurzen Entfernungen sind Bandbreiten von bis zu 100 Mbit/s möglich.

Gleichzeitig können über die selbe Leitung analoge Telefone angeschlossen und betrieben werden. Eine vorhandene Telefonverkabelung lässt sich so auch für Datendienste mit hoher Performance nutzen. Speziell für Hotels und Krankenhäuser stellt diese Technologie die optimale Lösung dar, kostengünstig, mit geringstem Aufwand performante Netzwerkanwendungen bereit zu stellen.

Produkteigenschaften:Modem nach VDSL2-Standard für hohen Datendurchsatz
Integrierter 4-Port Ethernet 10/100/1000Mbps Switch
Zwei RJ11 Buchsen für Telefon/Line-Anschluss
Integrierter DSL-Splitter und Überspannungsschutz
Vielfältige VDSL Bandbreitenprofile konfigurierbar
Automatische Geschwindigkeitseinstellung für VDSL2-Port
Konfiguration über Webbrowser
Energiesparend, geringer Stromverbrauch (nur ca. 6,7W)
Zukunftssichere VDSL-Technik von Infineon bis 100Mbps/symm.
Diagnoseanzeige für Verbindungsqualität
Verwendbar für Punkt-zu-Punkt Verbindung oder Provider-Anschluss
Netzwerkverbindung über verdrillte Zweidraht-Telefonkabel
Parallelle Telefonieverbindung für analog oder UK0 (ISDN) auf der gleichen Leitung möglich
Halterung für Wandmontage
Vectroring kompatibel

Technische Details:

Element


Spezifikation


Chipsatz:Lantiq Vinax VRX (VDSL2) + VRX208 (ADSL2)
Standards:IEEE802.3/802.3u/802.3z standards
ITU-T G992.1/G992.3/G992.5/G993.1/G997.1/G993.2 standards

Schnittstellen:

4x RJ-45 10/100/1000Mbps Ethernet port
1x RJ-11/Klemmleisten Anschluss für VDSL2 Line Port
1x RJ-11 Anschluss POTS/ISDN Gerät1x Konsolen Port (RS232C/115200bps)


Band Profile:8a, 8b, 8c, 8d, 12a, 12b, 17a, 17b, 30a

Band Pläne:

997, 998


Max. Bandbreite:Symmetrische 100 Mbps / max. 2,5km

LED-Anzeige:Power LED
4x Link/Active Status für Ethernet Port
Link LED für VDSL2 Port

Switching-Verfahren:Store and forward
Management und Features:- unterstützt ATM und PTM Übertragung und automatischen Ermittlungs Modus (ADSL Annex B rückwärts kompatibel)

• unterstützt ATM-TC, ATM und AAL5 (ATM Flow Throughput / OAM Cell Filter und Forwarding / AAL5 SAR:PVC / ATM Traffic Class / ATM PVC Shaping / ATM PVC Scheduling)
• unterstützt ATM Total Upstream Priority Queues
• unterstützt IPv4/IPv6
• unterstützt Multicast IP table/IGMP v3 Proxy und Snooping
• unterstützt IEEE 802.1p VLAN Priorität und Zuordnung zu DSCP
• unterstützt HTTP/HTTPS (SSL) Web Management
• unterstützt Fernverwaltung- und überwachung
• unterstützt Konfigurationssicherung und Wiederherstellung
• unterstützt 8 Queue MFC/DSCP und QoS
• unterstützt IEEE 802.1p VLAN Priority and mapping to DSCP
• bietet Überspannungsschutz für Line Port

Konsolen Port:

RS-232C/115200bps

Stromregelung:Full duplex: IEEE 802.3x
Half duplex: Back pressure

Stromverbrauch:6.7W
Eingangsspannung: 12 VDC

Umgebung:Temperatur Betrieb: 0°C ~ 50°C (32°F ~ 122°F)
Temperatur Aufbewahrung: -20°C ~ 70°C (-4°F ~ 150°F)
Luftfeuchtigkeit: 10 to 90% (nicht-kondensierend)
Maße/Gewicht:Breite/Höhe/Tiefe: 183 x 36 x 145 mm
Gewicht: 0,385kg (ohne Netzteil)
Kennzeichen:CE
Verpackungsinhalt:- ALL126AS3 VDSL Slave Modem

• 1 Steckernetzteil 12V/1A
• 1 CD mit Handbuch (englisch)
• 1 Patchkabel LAN
• 1 Patchkabel Telefon (Western-Stecker)
