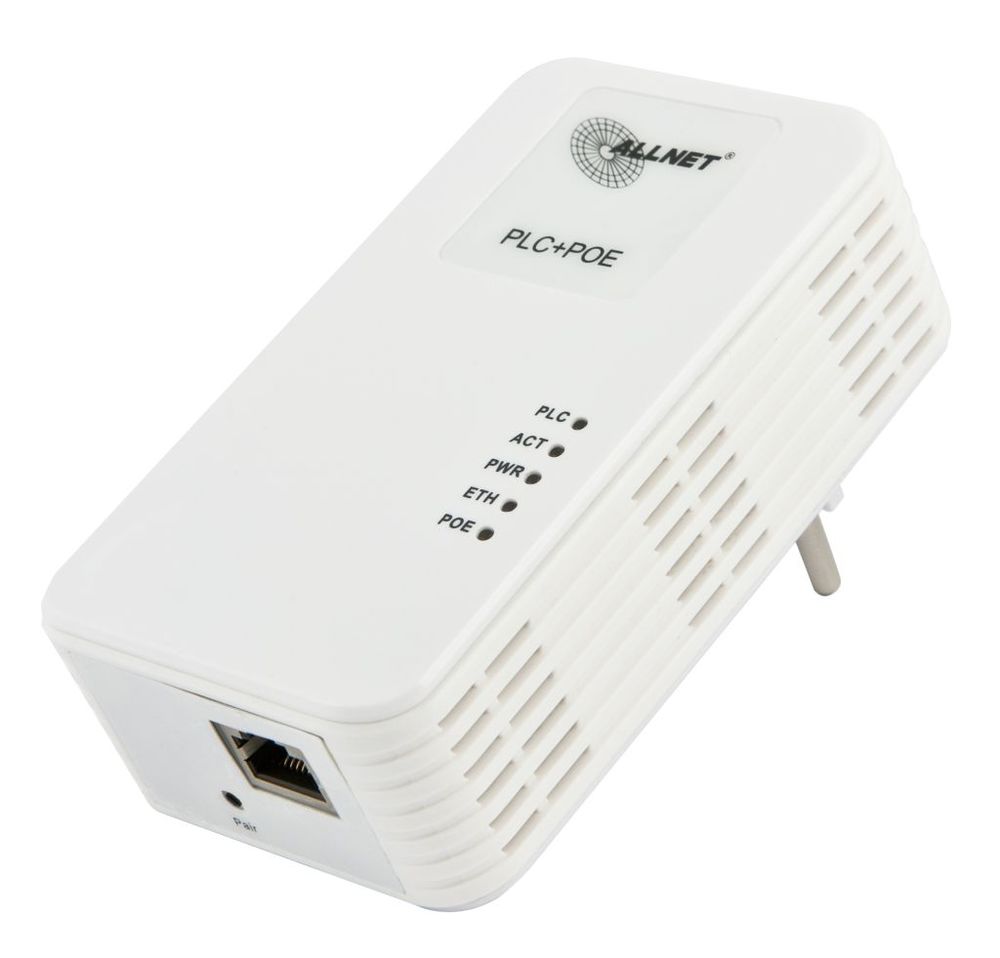

ALLNET ALL1681203 / 1200Mbit HomePlugAV2 PoE IEEE802.3at Adapter

ALLNET ALL1681203 / 1200Mbit HomePlugAV2 PoE IEEE802.3at Adapter

Highlights:

Neuer HomePlug AV2 Standard
Bis zu 1200 Mbps Powerline Datentransferrate über Powerline
Kompatibel mit anderen HomePlug AV Technologien
MIMO Unterstützung
1 Gigabit Ethernet Ports
Sichere Kommunikation und Schutz Ihrer Daten mit einem Knopfdruck
Einfache Installation
integrierter PoE Injektor nach IEEE802.3at mit max. 30W für IP-Kameras / PoE Lampen / PoE-PD-Switche z.B. ALL-SG8205PD



Mit dem ALL1681203 Adapter kommt der erste ALLNET Powerline-Adapter nach HomePlug AV2 Standard mit Smartlink 1200 Mbps und MIMO Unterstützung auf den Markt.


Der ALLNET ALL1681205 nutzt den neuesten Qualcomm Atheros QCA7500 / QCA8334 Chipsatz. Er verfügt über Gigabit Ethernet RJ45 Schnittstellen und ist zu den Powerline Standards IEEE1901/ Homeplug AV und GreenPHY kompatibel. Das ermöglicht eine einfache Nutzung mit bestehenden Powerline Endgeräten anderer Hersteller.


Hohe Datenraten und Quality of Service (QoS) ermöglichen die Nutzung von HD Multimedia-Anwendungen und unterstützen Sie, digitale Hochgeschwindigkeits-Multimedia-Heimnetzwerke im ganzen Haus, einschließlich IPTV-Dienste, gleichzeitige HD Video-und Audio-Verteilung, Voice Over IP Calls, Online-Gaming, High Speed Internet, zu realisieren.

Der ALL1681203 bietet eine einfache Plug & Play Vernetzung per Druckknopf, ohne das eine Konfiguration per Software nötig ist. Der Network Management Key (NMK) mit seiner 128-bit AES Hardware-Verschlüsselung gewährleistet den sicheren, authentifizierten Zugriff auf das logische Netzwerk und schützt das Netzwerk vor Hackern.

Der neue HomePlug AV2 Standard ermöglicht hocheffiziente Datenübertragung auf dem Stromkabel mit Technologien wie z.B. Efficient Notching & High Efficiency PHY Protocoll Data Unit (PPDU) Structure.

Der ALL1681203 liefert auf dem Gigabit Netzwerkanschluss auch PoE nach IEEE802.3at mit max. 30W Leistung. Über diesen PoE Anschluss können Sie ideal überall wo eine Steckdose ist auch ein IP-Telefon / IP-Kamera / PoE-Informationsdisplay ALL11557 cm ( 4550 Zoll ) / PoE Uhr "ALL-PoE-CLK2,5 cm ( 1 Zoll ) oder PoE Counter "ALL-PoE-CNT1 anschließen. Die max. Kabellänge auf der PoE Seite kann bis zu 100m mit CAT6 betragen.

Technische Daten:

Element

Spezifikation

Chipsatz:

Qualcomm QCA7500 + QCA8334

Standards:

• IEEE 1901, IEEE 1905.1 and HomePlug AV Compliant

• HomePlug AV2 Compliant

• AV2 30MHz and 67MHz MIMO profiles

• AV2 30MHz and 67MHz SISO profiles

• Power Save mode

• Co- existence with HomePlug 1.0/Turbo Nodes

• Compliant to ErP 2013 directive

• IEEE 802.3 10/100/1000 Ethernet(1200Mbps)

Brutto Datenrate Powerline:

bis zu 1200Mbps

Frequenzband:

2MHz bis 68MHz

Access-Methode Powerline:

Priority-based CSMA/CA channel acess


Quality of Service:Priority-based CSMA/CA channel access schemes maximize efficiency
and throughput
Integrated Quality of Service (QoS) Enhancements
Supports IGMP managed multicast session

Modulationsart:

OFDM 4096/1024/256/64/16/8 QAM, QPSK, BPSK, ROBO, und Mini-ROBO Modulation Schema

Powerline Anschluss:

Type F Schutzkontakt Stecker (DE), Switch Mode 85VAC to 265VAC

Netzwerk Anschluss:

1x RJ45 10/100/1000Mbit


IGMP:Support IGMP managed multicast sessions
IGMP snooping with multicast to multiple unicast support
IGMP/MLD Adressfiltering

Power over Ethernet:Data PIN´s: 1,2 & 3,6
Power: 4,5 & 7,8
Max. 30 PoE IEEE802.3at 48V

Nodes/Clients:
bis zu 15 Geräte

Verschlüsselung:

128Bit AES-Verschlüsselung mit Schlüsselmanagement
(aktivierbar über Simple Connect Button)

LED-Anzeigen:

Power LED
PowerLine Link/ACT Status LED
1x Ethernet Link/ACT Status LED

Stromversorgung:

Type F Schutzkontakt Steckdose/Stecker (DE), Type C/E (FR), Switch Mode 85VAC to 265VAC

Stromverbrauch:

Betrieb 32W Watt
Standby max. 3 Watt ohne PoE

Betriebssyteme für Betrieb:

alle TCP/IP Betriebssyteme

Betriebssysteme für Konfigurationssoftware:

Windows® XP32bit, Windows® Vista32/64bit, Windows®7 32/64bit

Gehäuse:

Kunststoffgehäuse

Umgebung:

Temperatur Betrieb: 0 ~ 70 °C
Luftfeuchtigkeit Betrieb: 10% ~ 90% (nicht kondensierend)
Temperatur Aufbewahrung: -10 ~ 70 °C
Luftfeuchtigkeit Aufbewahrung: 10% ~ 95% (nicht kondensierend)

Kennzeichnung:

CE, ROHS

Maße:

115mm x 65mm x 30mm (Höhe x Breite x Tiefe)

Gewicht:

300 Gramm (nur Adapter)

Verpackungsinhalt:

1 Stück ALLNET ALL1681203
1 Stück RJ45 Patchkabel 1,8m
1 Stück CD-ROM mit Handbuch & Software
