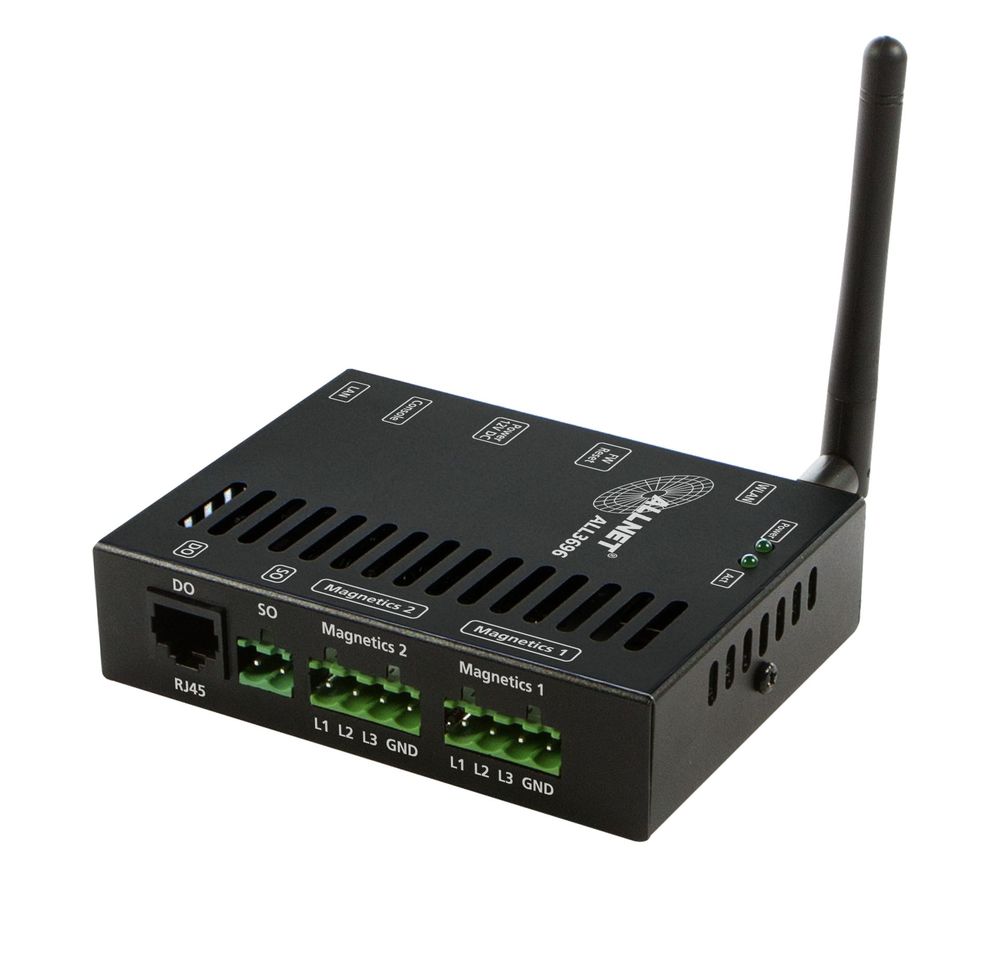

ALLNET ALL3696 / Powermeter ALL3696 IP mit 2x Induktion / 1x S0 & 1x D0 inklusive 50A Phasenklemme

ALLNET ALL3696 / Powermeter ALL3696 IP mit 2x Induktion / 1x S0 & 1x D0 inkl. 50A Phasenklemme

Wissen was läuft


über WLAN erreichbar


Stromverbrauch und Einspeisung analysieren


Messwerte über Sensoren erfassen


regeln und schalten


Strom sparen!



Der ALLNET ALL3696 ist die konsequente Weiterentwicklung der erfolgreichen ALL369x Powermeter Serie, diesmal für Stromzähler mit optischen D0-Eingang / S0. Dadurch werden stets konkrete und geeichte Messwerte erfasst.

Messgerät zur Erfassung und Kontrolle Ihres aktuellen Stromverbrauchs an mehreren Messpunkten
Über Internet unabhängig überall zu erreichen (Internetverbindung am Standort des ALL3696 wird benötigt)
Einfache Bedienung und Installation durch Web-Oberfläche und dem OKK optischen D0 Lesekopf ALL3688,
alternativ ALL3689 (kein Eingriff in die Hausverkabelung nötig)
Integrierter Webserver
Alarmierung durch Email bei Überschreiten eines eingestellten Wertes
4 x D0 Ports ermöglicht das Verbinden mit jedem D0 Stromzähler mit optischen Ausgang (ALL3688/ALL3689)
Umfangreiche Verbrauchsdarstellung mit Live-Diagramm, Chartfunktion, Tabellenanzeige, etc.
Möglichkeit zum Download der Messwerte im Datenbankformat, z.B. als CSV-Datei
Schnittstellen: 1x Netzwerk, 1x 300Mbit WLAN, 4x D0, 2x I2C Sensor/Ports, 2x Externe USB-Anschlüsse



Einfache Installation durch das Aufsetzen des OKK optischen D0 Lesekopf durch seinen Magnetring auf jeden modernen Stromzähler. Eine Kalibrierung des ALL3696 entfällt durch die D0 Signale des geeichten Stromzählers. Es ist kein Eingriff in die 230V Hausverkabelung nötig.

Technische Daten:

Element

Spezifikation

Schnittstellen:

2x Magnetics Anschlüsse für die Induktionswandler 1x 50A im Lieferumfang weitere 50A / 200A und 800A optional erhältlich
1x D0 für D0-tauglichen Stromzähler mit optischem Ausgang siehe Kompatibilitätsliste
1x S0 Kontakt mit Impulszählung
1x Konsolen-Port

Interner Datenspeicher:

4GB USB Flash Memory Stick

Netzwerk Anschluss:

1x RJ45 10/100Mbps
1x 2,4 GHz Wireless N, bis zu 150 Mbps

Netzwerk Protokolle:

HTTP/HTTPS, TCP/IP, SNTP, SMTP, SSH

Betriebssysteme:

alle netzwerkfähigen Betriebssysteme mit Browser

Stromversorgung:

100~240 VAC, 50/60 Hz, externes 12V 1A Netzteil

Stromverbrauch:

<3 Watt maximal

Gehäuse:

Aluminumgehäuse mit Bohrnut zur Wandbefestigung

Umgebung:

Temperatur Betrieb: 0 ~ 40 °C
Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend)
Temperatur Aufbewahrung: -20 ~ 60 °C
Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend)

Kennzeichnung:

CE, RoHS

Maße:

155 x 28 x 26 mm (Länge x Breite x Höhe)

Gewicht:

260 Gramm (ohne Verpackung und Zubehör)

Verpackungsinhalt:

1x ALL3696
1x 50A Induktionswandler SET L1/L2/L3
1x WLAN Antenne
1x Ethernetkabel
1x Netzteil 230VAC - 12V DC 1A
2x universal Haltewinkel
1x Kurzanleitung
