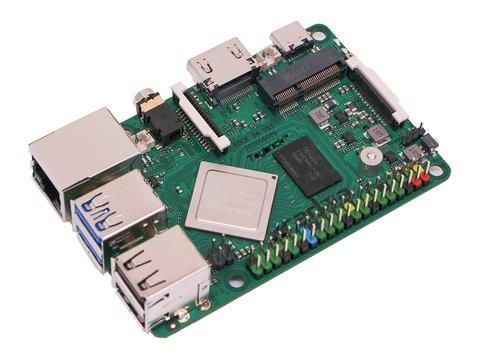

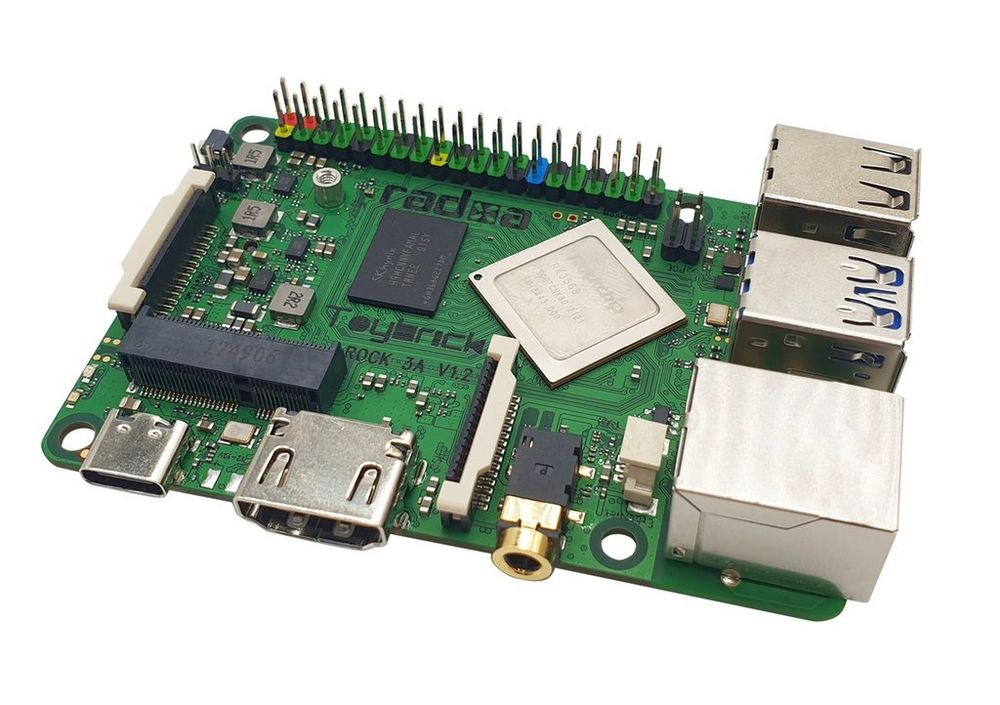

ALLNET RS117-D8 Radxa Rock 3A 8GB RK3568 Quad-core Cortex-A55, freqency 2Ghz Mali G52 8GB LPDDR4

Rockchip RK3568 64bit Quad-Core basierter SBC
Der SBC der neuesten Generation auf Basis des RK3568 im traditionellen Formfaktor. Herausragende Eigenschaften, höchste Flexibilität und führende Entwicklungsstandards machen diesen SBC mit Sicherheit zum Highlight des Jahres 2021 in diesem Marktsegment.
Rock 3A Produkt-Details
RK3568 64bit Quad-Core-Prozessor
Quad Core Cortex-A55 mit bis zu 2GHz
GPU
Mali G52 GPU, OpenGL ES 1.1/2.0/3.2,OpenCL 2.0,Vulkan 1.1, hochleistungsfähiger dedizierter 2D-Prozessor
NPU
0,8T NPU
Speicher LPDDR4
64bit Zweikanal-LPDDR4@3200MT/s, 2, 4 < 8GB
DRAM-Controller-Frequenz bis zu 1560MHz
SPI-Flash
16MB SPI-Flash verlötet
Wifi/BT

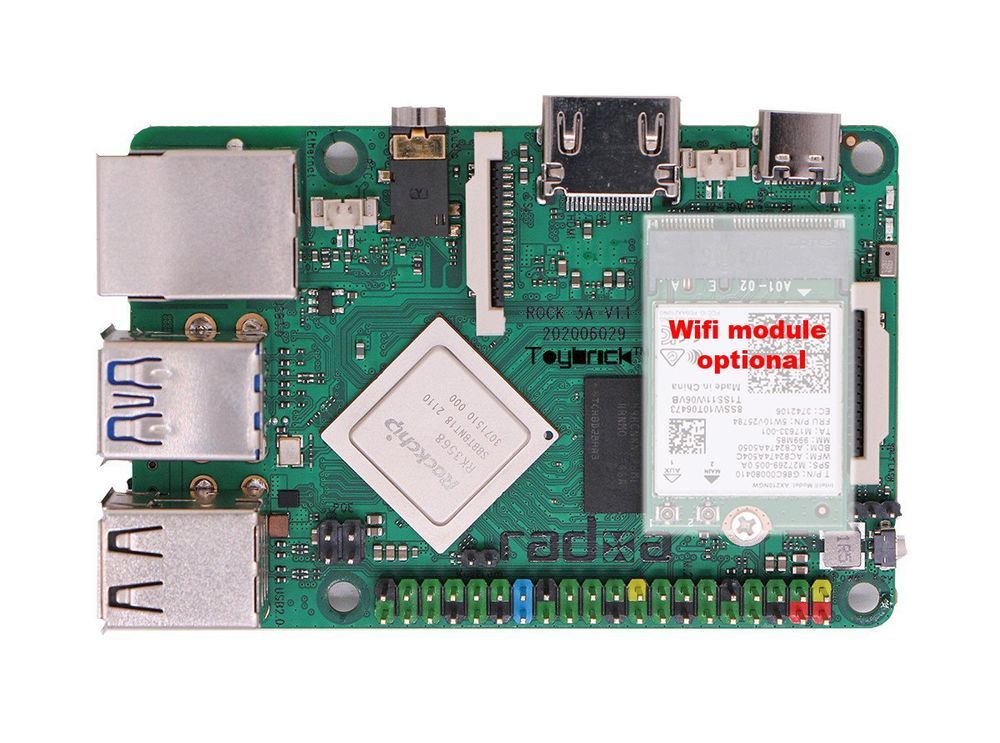

Wifi/BT mit Unterstützung für externe M.2-Module
eMMC-Modul (herausnehmbar)
eMMC-Hochleistungsspeicher auf Industrieniveau, 16G/32G/64G/128G verfügbar
Micro SD-Karte
uSD-Steckplatz unterstützt bis zu 128G uSD-Karte
M.2-Schnittstellen

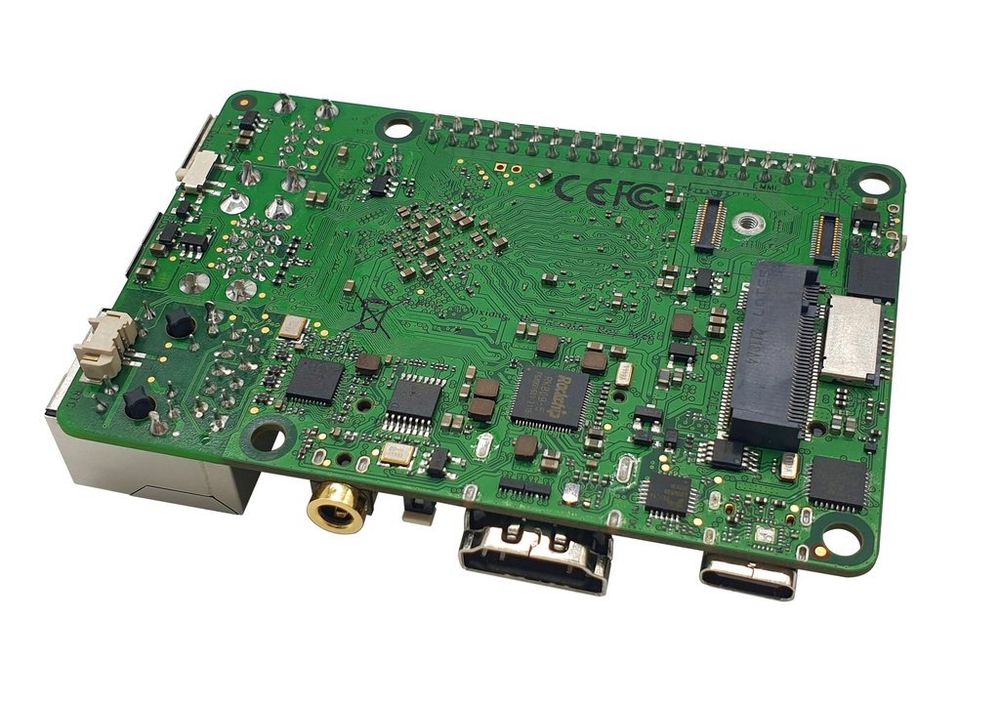

M.2-Anschluss M-Taste (unten) für NVMe mit PCIe 3.0 x2 Lanes
Hinweis: M.2-Erweiterungsplatine plus Kühlkörper wird für die richtige Montage auf dem Rock 3 empfohlen
M.2-Anschluss E-Taste (oben) für Konnektivität mit PCIe 2.0 x1/SDIO/UART, WiFi6-Karten werden unterstützt (bitte prüfen Sie die verfügbaren M.2 WiFi-Module)
Anzeige HDMI
HDMI 2.0 bis zu 4k@60
1x MIPI DSI
Peripheriegeräte
MIPI DSI 2 Lanes über FPC-Anschluss
HDMI und MIPI DSI können gleichzeitig arbeiten und unterstützen den Spiegel- oder Erweiterungsmodus.
Audio 3,5 mm Klinke mit Mikrofon mit verbesserter Mechanik
HD-Codec, der bis zu 24-bit/96kHz Audio unterstützt.
Kamera MIPI CSI
MIPI CSI 2 Lanes über FPC-Anschluss, unterstützt bis zu 8MP Kamera
USB 3.0 OTG x1
USB 3.0 HOST x1
Hardware-Schalter für Host/Gerät-Umschaltung, oberer
dedizierter USB3.0-Kanal, unterer
beide USB3.0-Anschlüsse können mit einem optionalen SATA-Breakout-Kabel im SATA-Modus konfiguriert werden (gemischter USB3.0/SATA-Modus)
USB 2.0 HOST x2
Netzwerk
Drahtlos/Bluetooth
über optionale M.2 WiFi/ BLE Module
LAN
GbE LAN mit PoE-Unterstützung
für die Stromversorgung über PoE ist ein zusätzlicher HAT erforderlich

IO 40-pin Erweiterungsstecker :

• 1 x UART
• 2 x SPI-Bus
• 2 x I2C-Bus
• 1 x PCM/I2S
• 1 x SPDIF
• 1 x PWM
• 1 x ADC
• 6 x GPIO
• 2 x 5V DC Stromeingang
• 2 x 3,3V Stromanschluss
Sonstiges
RTC-Batterieanschluss für die Zeitsicherung
Stromversorgung USB PD (neue Generation QC/PD Protokoll IC)
Unterstützt USB Typ C PD 2.0, 9V/2A, 12V/2A
Stromversorgung Qualcomm® Quick Charge™
Unterstützt QC3.0/2.0 Adapter, 9V/2A, 12V/1.5A
Größe 85mm x 54mm
