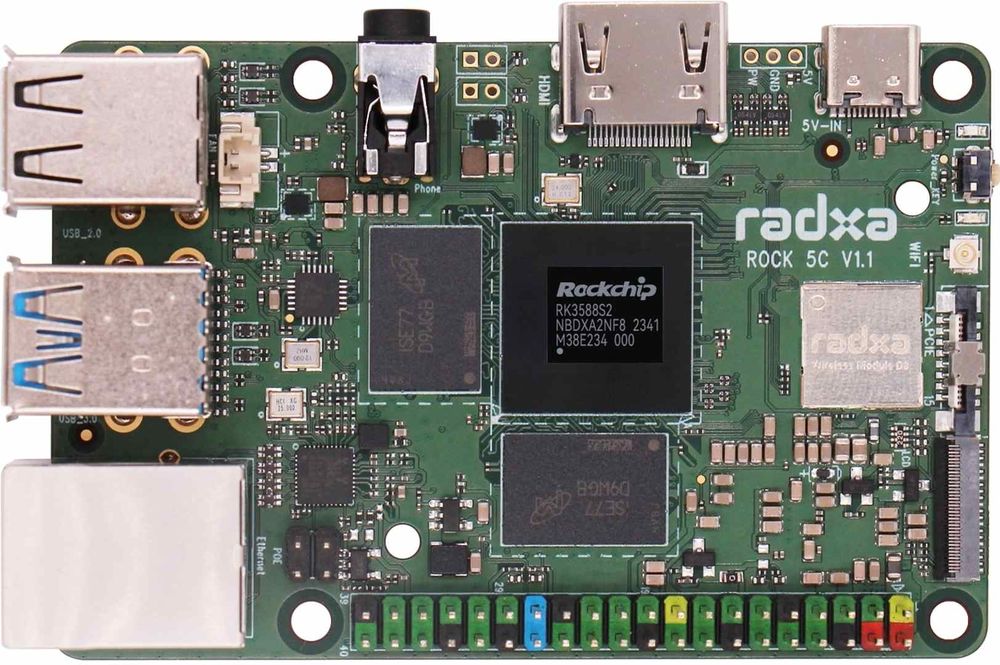

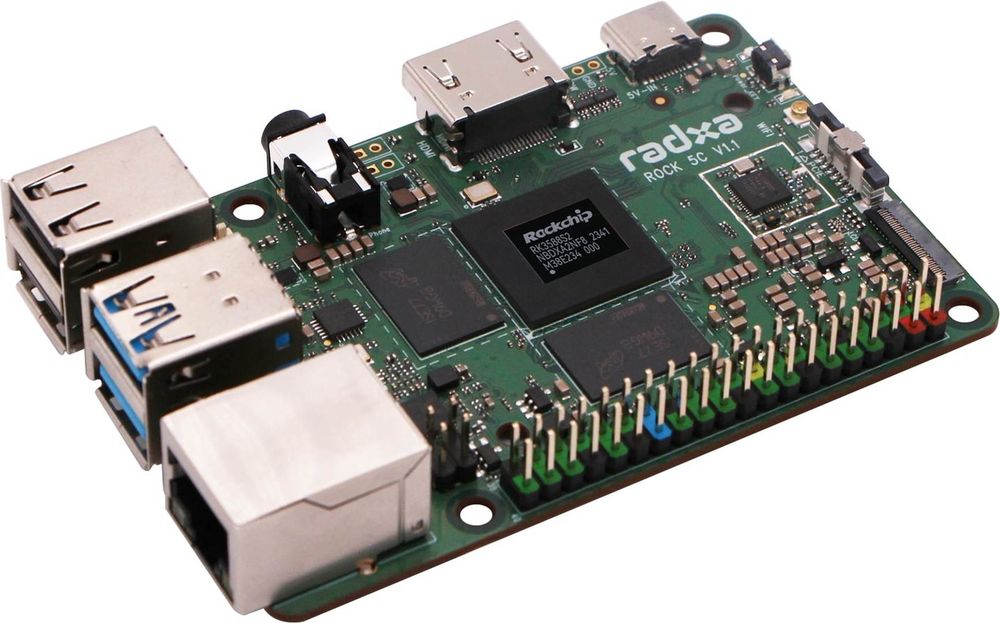

Allnet RS131-D8R26 Radxa Rock 5C RK3588S 8GB LPDDR4 content_copy

Der Allnet Radxa Rock 5C ist ein Single-Board-Computer (SBC) auf Basis des Rockchip RK3588S2 64-Bit Octa-Core-Prozessors, der für anspruchsvolle industrielle und eingebettete Anwendungen entwickelt wurde. Das Board kombiniert vier Cortex®-A76-Kerne mit einer Taktfrequenz von 2,2 bis 2,4 GHz und vier Cortex®-A55-Kernen bei 1,8 GHz, basierend auf der Arm® DynamIQ™-Architektur. Diese CPU-Konfiguration ermöglicht eine hohe Rechenleistung bei gleichzeitiger Energieeffizienz. Die integrierte Grafikeinheit Arm Mali™ G610MC4 unterstützt die Decodierung von H.265/VP9 bis 8K@60fps, H.264 bis 8K@30fps sowie AV1 bis 4K@60fps, was den Rock 5C für multimediale Anwendungen und Videoverarbeitung besonders geeignet macht. Die integrierte NPU bietet eine Rechenleistung von bis zu 6 TOPs und unterstützt verschiedene Präzisionsformate wie INT4, INT8, INT16, FP16, BF16 und TF32, wodurch der SBC auch für KI-basierte Anwendungen und maschinelles Lernen einsetzbar ist.

Einsatzbereiche
Der Radxa Rock 5C eignet sich für Anwendungen, die hohe Rechenleistung, Multimedia-Unterstützung und Erweiterbarkeit erfordern. Dazu gehören industrielle Steuerungssysteme, intelligente Überwachungslösungen, KI-basierte Edge-Computing-Anwendungen, Medienplayer, Netzwerkgeräte und Embedded-Systeme. Die Unterstützung von Debian, Ubuntu Linux und Android 12 ermöglicht eine flexible Softwareumgebung für verschiedene Einsatzszenarien.

Funktionen und Ausstattung im Detail
Das Board verfügt über LPDDR4x-Arbeitsspeicher in verschiedenen Kapazitäten (2, 4, 8, 16 oder 32 GB), wodurch eine flexible Anpassung an unterschiedliche Anforderungen möglich ist. Die Speicheroptionen umfassen einen eMMC-Steckplatz sowie einen Micro-SD-Kartensteckplatz, was flexible und skalierbare Speicherlösungen ermöglicht. Die Anschlüsse umfassen einen HDMI 2.1-Port (bis zu 8K) und einen MIPI DSI-Port (bis zu 2K), die eine Dual-Display-Unterstützung ermöglichen. Die Netzwerkkonnektivität wird durch einen Gigabit-Ethernet-Port mit PoE-Unterstützung (erfordert zusätzlichen PoE-HAT) und WiFi 6 sowie Bluetooth 5.4 mit externem Antennenanschluss sichergestellt. PoE (Power over Ethernet) ermöglicht die Stromversorgung über das Netzwerkkabel, was die Installation in industriellen oder Außenbereichen vereinfacht.

Technik verständlich erklärt
Der Prozessor Rockchip RK3588S2 ist ein leistungsstarker 64-Bit-Octa-Core-Chip, der aus zwei Cluster-Gruppen besteht: vier leistungsstarke Cortex-A76-Kerne für anspruchsvolle Aufgaben und vier energieeffiziente Cortex-A55-Kerne für Hintergrundprozesse. Die GPU Mali G610MC4 ermöglicht die gleichzeitige Wiedergabe mehrerer hochauflösender Videos und unterstützt moderne Videoformate. Die NPU mit bis zu 6 TOPs ist speziell für KI- und maschinelles Lernen optimiert. Die LPDDR4x-Speicherarchitektur bietet hohe Bandbreite und geringe Latenz, was für rechenintensive Anwendungen wichtig ist. Die Dual-Display-Unterstützung über HDMI und MIPI DSI erlaubt die Nutzung von zwei Bildschirmen gleichzeitig, beispielsweise für Benutzeroberflächen und Überwachungsanzeigen.

Kompatibilität und Zubehör
Der Rock 5C ist mit verschiedenen Zubehörteilen kompatibel, die die Funktionalität erweitern. Dazu gehören Antennen für WiFi 6 und Bluetooth 5.4, die über den externen Antennenanschluss angeschlossen werden können. Für die Stromversorgung sind Netzteilvarianten wie das Radxa Power PD 30W EU oder ein Ersatznetzteil mit USB-C-Anschluss geeignet. Ein eMMC-to-Micro-SD-Adapter ermöglicht die Nutzung von eMMC-Modulen im Micro-SD-Format. Zudem gibt es einen EMMC 5.1 32GB-Modul, das auch für andere Plattformen wie ODroid oder Raspberry Pi geeignet ist. Ein EMMC-Adapter auf USB 3.1 kann zur externen Nutzung von eMMC-Modulen verwendet werden.

Montage und Installation
Die Installation des Radxa Rock 5C erfordert ein 5V-USB-C-Netzteil mit mindestens 10 W Leistung. Bei Nutzung von PCIe 2.1 oder USB 3.0 ist eine Leistung von mindestens 25 W erforderlich. Das Board verfügt über einen 40-poligen 0,3 cm ( 0,1 Zoll )-Header, der Zugriff auf verschiedene Schnittstellen wie UART, SPI, I2C, GPIO, PWM, CAN und ADC bietet. Dies ermöglicht die Anbindung an Sensoren, Aktoren und andere Peripheriegeräte. Die Betriebstemperatur liegt zwischen 0 °C und 50 °C, was eine Nutzung in kontrollierten Innen- und Außenbereichen erlaubt. Die Abmessungen betragen 86 mm × 56 mm, was eine kompakte Integration in Geräte und Systeme ermöglicht.

Vorteile im Betrieb
Der Radxa Rock 5C bietet eine hohe Rechenleistung in kompakter Bauform. Die Unterstützung von PoE vereinfacht die Installation, insbesondere in industriellen Umgebungen, wo Kabelverlegung reduziert werden soll. Die Dual-Display-Unterstützung und die vielfältigen Schnittstellen ermöglichen eine flexible Nutzung in verschiedenen Anwendungsszenarien. Die Softwareunterstützung für Linux-Distributionen wie Debian und Ubuntu sowie Android 12 bietet eine breite Auswahl an Betriebssystemen. Die Erweiterbarkeit über M.2-Steckplatz, PCIe FPC-Steckplatz und den 40-poligen Header ermöglicht individuelle Anpassungen an spezifische Anforderungen.

Allgemein
Prozessor	Rockchip RK3588S2 64bit octa core ARM
CPU-Kerne	Quad Cortex®-A76 @ 2.2~2.4GHz, Quad Cortex®-A55 @ 1.8GHz
GPU	Arm Mali™ G610MC4
NPU	bis zu 6 TOPs
Arbeitsspeicher	LPDDR4x RAM (2, 4, 8, 16, 32 GB)
Speicher	1x eMMC-Steckplatz, 1x Micro-SD-Kartensteckplatz
Display	HDMI 2.1 (bis zu 8K), MIPI DSI (bis zu 2K), Dual-Display-Unterstützung
Netzwerk	1x Gigabit Ethernet (PoE mit add-on HAT), WiFi 6, Bluetooth 5.4 (externer Antennenanschluss)
USB-Anschlüsse	2x USB 2.0 Type-A Host, 1x USB 3.0 Type-A Host, 1x USB 3.0 Type-A OTG/Host
M.2-Steckplatz	E Key, PCIe 2.1 (1 Lane), SATA, USB 2.0
Kameraanschluss	1x vierkanaliger MIPI CSI oder 2x zweikanaliger MIPI CSI
PCIe FPC-Steckplatz	PCIe 2.1 (1 Lane)
40-poliger Header	UART (bis zu 5), SPI (bis zu 3), I2C (bis zu 6), PCM/I2S, SPDIF (bis zu 2), PWM (bis zu 7), CAN, ADC, GPIO (bis zu 27), 2x 5V DC, 2x 3.3V
Stromversorgung	USB Type-C (5V, min. 10W, ab 25W bei PCIe/USB3.0)
Betriebstemperatur	0 °C bis 50 °C
Betriebssysteme	Debian, Ubuntu Linux, Android 12
Software	ArmV8-Befehlssatz, Hardware-Steuerbibliothek für Linux/Android

---
