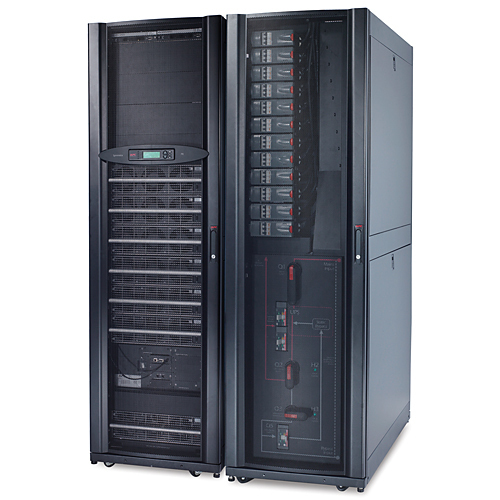

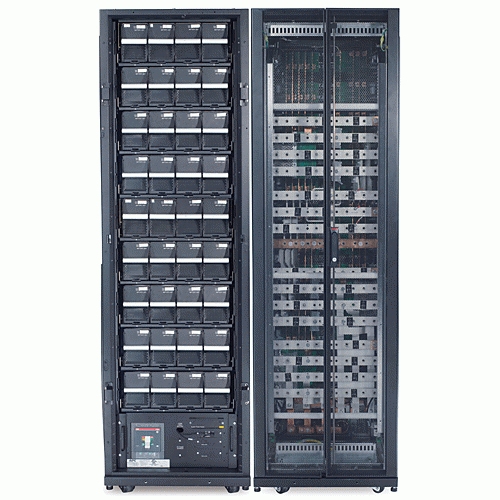

APC SY96K160H-PD Symmetra PX 96 kW skalierbar bis 160 kW mit integrierter modulärer Verteilung, AC 400 V, 3-phasig, 42U, schwarz, content_copy

Die APC Symmetra PX 96kW ist eine Online-USV mit Doppelwandlungstechnologie, die für den Einsatz in kritischen IT- und Serverumgebungen konzipiert ist. Das Gerät bietet eine Nennleistung von 96 kW / 96 kVA und kann skalierbar auf bis zu 160 kW / 160 kVA erweitert werden. Es ist als Tower-System in 42U-Rackhöhe ausgeführt und eignet sich für den Einsatz in Rechenzentren, Datenzentren oder anderen Anlagen, die eine unterbrechungsfreie Stromversorgung benötigen. Die USV arbeitet mit einer dreiphasigen Eingangsspannung von 400 V und liefert eine dreiphasige Ausgangsspannung von 400 V sowie eine einphasige Spannung von 230 V, wobei die Ausgangsspannung auch in den Werten 380 V, 400 V und 415 V verfügbar ist. Die Ausgangsform ist sinusförmig, was für empfindliche elektronische Geräte und Serveranlagen erforderlich ist.

Einsatzbereiche
Die APC Symmetra PX 96kW ist für den Einsatz in kritischen IT-Infrastrukturen wie Rechenzentren, Serverräumen, Telekommunikationsanlagen oder industriellen Steuerungssystemen vorgesehen. Die hohe Leistung und Skalierbarkeit ermöglichen die Versorgung mehrerer Server, Speichersysteme oder Netzwerkgeräte mit stabilen und unterbrechungsfreien Strom. Die integrierte modulare Stromverteilung erlaubt eine flexible und redundante Verteilung der Last, wodurch die Verfügbarkeit der angeschlossenen Geräte erhöht wird. Die USV ist für den Einsatz in Innenräumen ausgelegt, wobei die Betriebstemperatur zwischen 0 und 40 °C liegen sollte.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen Notstrom-Ausgang (EPO), der bei Notfällen oder Wartungsarbeiten eine sichere Abschaltung der Last ermöglicht. Die Batterietechnologie basiert auf VRLA-Bleiakkumulatoren, die für eine hohe Lebensdauer und geringe Wartung erforderlich sind. Die Akkuladezeit beträgt 3,5 Stunden, was eine schnelle Wiederherstellung der Notstromfunktion nach einer Entladung gewährleistet. Die Geräuschemission liegt bei 63 dB, was für ein Gerät dieser Leistungsklasse als akzeptabel einzustufen ist. Die USV ist mit zwei SmartSlot-Schnittstellen ausgestattet, die die Integration von Erweiterungsmodulen wie Netzwerkmanagement- oder Monitoring-Modulen ermöglichen.

Technik verständlich erklärt
Die Doppelwandlungstechnologie sorgt dafür, dass der Strom vom Netz über einen Wechselrichter in Gleichstrom umgewandelt wird, bevor er über einen zweiten Wechselrichter in gereinigten Wechselstrom zurückgewandelt wird. Dies gewährleistet eine stabile und saubere Stromversorgung, unabhängig von Schwankungen im öffentlichen Stromnetz. Die Wirkungsgradleistung bei Volllast beträgt 95 %, was eine hohe Effizienz und geringe Wärmeverluste bedeutet. Die Ausgangsfrequenz ist netzsynchronisiert (50/60 Hz ± 3 Hz) oder kann bei nicht netzsynchronisiertem Betrieb auf 50 Hz ± 0,1 % eingestellt werden, was für empfindliche Lasten wichtig ist.

Kompatibilität und Zubehör
Die USV ist mit einem festverdrahteten 5-poligen Ausgangsanschluss (3P + N + E) ausgestattet, der für die direkte Verbindung mit Stromverteilungssystemen oder Serverracks geeignet ist. Die Skalierbarkeit bis zu 160 kW ermöglicht die schrittweise Erweiterung der Leistung, wobei zusätzliche Module hinzugefügt werden können. Die Zertifizierungen umfassen CE, EN 50091-1, EN/IEC 62040-3, EN/IEC 62040-1-1, FCC Part 15 Class A sowie die Norm VFI-SS-111, die die Eignung für kritische Anwendungen bestätigt. Die USV ist nicht mit Batterien im Lieferumfang enthalten; diese müssen separat erworben werden.

Montage und Installation
Die APC Symmetra PX 96kW hat die Abmessungen 1200 mm (B) × 1070 mm (T) × 1991 mm (H) und wiegt 1814 kg (Nettogewicht). Die Installation erfordert einen geeigneten Standort mit ausreichendem Platz, Belüftung und Zugang zu Strom- und Erdungsanschlüssen. Die Verpackungsabmessungen betragen 1696 × 1210 × 2140 mm und das Bruttogewicht beträgt 1963 kg, was auf eine professionelle Montage und Transportvorbereitung hinweist. Die Lagerung erfolgt bei einer Temperatur von -15 bis 40 °C und einer Luftfeuchtigkeit von 0 bis 95 %, wobei die Höhe bei Lagerung bis zu 15000 m betragen darf.

Vorteile im Betrieb
Die hohe Skalierbarkeit, die modulare Stromverteilung und die Doppelwandlungstechnologie sorgen für eine hohe Verfügbarkeit und Zuverlässigkeit der angeschlossenen Systeme. Die integrierten Schnittstellen ermöglichen eine zentrale Überwachung und Steuerung, wodurch Wartungsarbeiten und Fehlerdiagnosen effizienter durchgeführt werden können. Die geringe Geräuschemission und der hohe Wirkungsgrad tragen zu einem energieeffizienten Betrieb bei. Die USV ist für den Einsatz in kritischen Infrastrukturen konzipiert, wo eine Unterbrechung der Stromversorgung zu Datenverlust oder Ausfall von Dienstleistungen führen kann.

Hinweis: Die Angaben zur Ausgangsspannung in den Quellen variieren leicht (230 V / 400 V vs. 380–415 V). Die Angabe 380, 400/415 V aus der Quelle 1 wird hier als primär verwendet, da sie explizit als „Note“ gekennzeichnet ist. Die Angabe 230 V/400 V aus Quelle 3 ist ebenfalls korrekt, da 400 V die dreiphasige Spannung ist und 230 V die einphasige Spannung darstellt.

Akku/Batterie
Akkuladezeit	3,5 h
Betriebsbedingungen
Betriebstemperatur	0 - 40 °C
Temperaturbereich bei Lagerung	-15 - 40 °C
Relative Luftfeuchtigkeit in Betrieb	0 - 95%
Luftfeuchtigkeit bei Lagerung	0 - 95%
Höhe bei Betrieb	0 - 999,9 m
Höhe bei Lagerung	0 - 15000 m
Design
Produktfarbe	Schwarz
Gewicht und Abmessungen
Gewicht	1814 kg
Merkmale
Ausgangskapazität	96 kVA
Ausgangsleistung	96000 W
Geräuschpegel	63 dB
Notstrom Aus (EPO)
Akustische Signale
Sonstige Funktionen
Akku-/Batterietyp	VRLA
Schnittstelle	2x SmartSlot
Ausgang Anschlüsse	1x Hard Wire 5-wire (3PH + N + G)
Abmessungen (BxTxH)	1200 x 1070 x 1991 mm
Ausgang Spannung (Note)	380, 400/415
Verpackungsabmessungen (BxTxH)	1696 x 1210 x 2140 mm
Verpackungsdaten
Paketgewicht	1963 kg
Zertifikate
Zertifizierung	CE,EN 50091-1,EN/IEC 62040-3,EN/IEC 62040-1-1,FCC Part 15 Class A,VFI-SS-111

---
