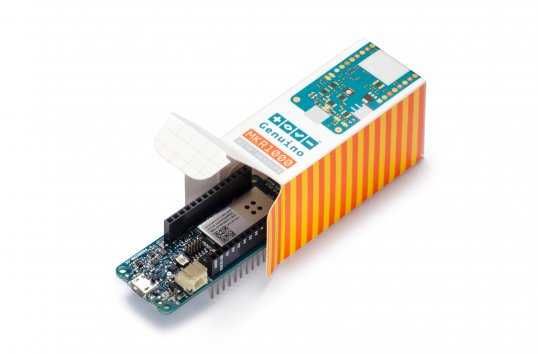

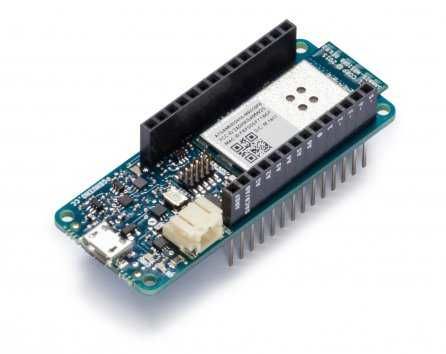

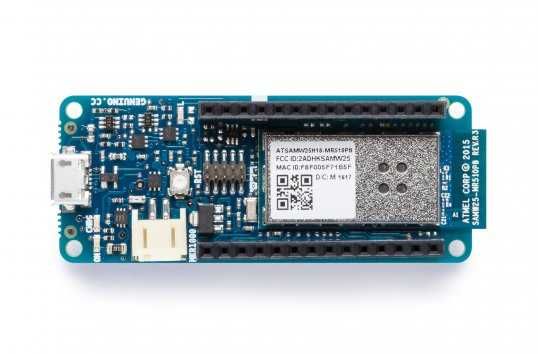

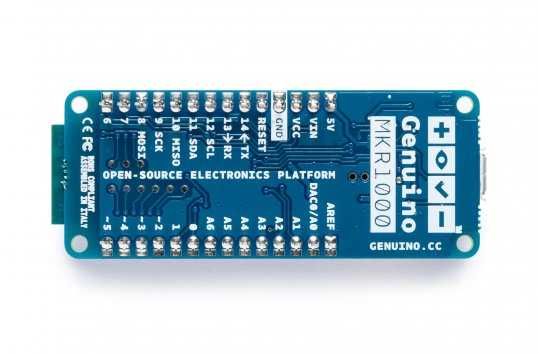

Arduino® Board MKR WIFI 1000 (WLAN) (with headers mounted)

MKR1000 kombiniert die Funktionalität von Zero und WiFi Shield. Perfekt für IoT-Projekte!
Überblick
MKR1000 wurde entwickelt, um eine praktische und kosteneffektive Lösung für Hersteller anzubieten, die WiFi-Konnektivität in ihre Projekte integrieren möchten und nur minimale Erfahrung im Netzwerkbereich haben. Das Design beinhaltet eine Li-Po Ladeschaltung, die es dem MKR1000 ermöglicht, mit Akkus oder externen 5V zu arbeiten und den Li-Po Akku mit externer Stromversorgung zu laden. Die Umschaltung von einer Quelle zur anderen erfolgt automatisch.
Technologie
MKR1000 hat eine gute 32 Bit Rechenleistung, ähnlich wie das Zero Board, die üblichen I/O Schnittstellen, Low Power WiFi mit einem Cryptochip für eine sichere Kommunikation und die einfache Bedienung der Genuino Software (IDE) für die Code-Entwicklung und Programmierung. All diese Eigenschaften machen dieses Board zur bevorzugten Wahl für die aufkommenden IoT batteriebetriebenen Projekte in kompakter Form. Die Platine wird mit nicht montiertem Steckerleistenkopf geliefert, so dass Sie die Platine an Ihr Projekt anpassen können, indem Sie sie einfach löten.
Wichtiger Hinweis
Im Gegensatz zu den meisten Genuino Boards läuft die MKR1000 mit 3,3V. Die maximale Spannung, die die I/O-Pins tolerieren können, beträgt 3,3V. Durch Anlegen von Spannungen über 3,3 V an jeden I/O-Pin kann die Karte beschädigt werden. Während die Ausgabe an 5V-Digitalgeräte möglich ist, erfordert die bidirektionale Kommunikation mit 5V-Geräten eine korrekte Pegelverschiebung. Li-Po-Akkus werden mit 4,2V bei einem Strom geladen, der normalerweise die Hälfte der Nennkapazität (C/2) beträgt.
Für Genuino MKR1000 verwenden wir einen speziellen Chip, der einen voreingestellten Ladestrom von 350mAh hat. Dies bedeutet, dass die Mindestkapazität des Li-Po-Akkus 700 mAh betragen soll. Kleinere Zellen werden durch diesen Strom beschädigt und können überhitzen, innere Gase entwickeln und explodieren und die Umgebung in Brand setzen. Wir empfehlen dringend, einen Li-Po-Akku mit mindestens 700mAh Kapazität zu wählen. Eine größere Zelle benötigt mehr Zeit zum Laden, wird aber nicht beschädigt oder überhitzt. Der Chip wird mit 4 Stunden Ladezeit programmiert und geht dann in den automatischen Ruhemodus über. Dadurch wird der Ladebetrag auf maximal 1400 mAh pro Laderunde begrenzt.
Genuino MKR1000 und Arduino MKR1000 teilen sich die gleichen Komponenten, Eigenschaften und Qualitäten der Fertigung. Sie sind eigentlich das gleiche Board unter einer anderen Marke. Je nach Wohnort können Sie sich einen Arduino MKR1000 oder einen Genuino MKR1000 kaufen. Erfahren Sie mehr.
Die Platine wird mit montiertem Stiftleistenstecker geliefert.
Dokumentation

Die Genuino MKR1000 ist Open-Source-Hardware! Das sind die relevanten Dateien:
Schaltpläne - Referenzdesign
Weitere Informationen zur Programmierung des MKR1000 oder zur Hardwareanbindung finden Sie auf der Produktseite. MKR1000 ist, wie alle anderen Genuino-Boards mit der Software (IDE) programmiert, die Sie kostenlos herunterladen können, um sie mit dem Board-Manager herunterzuladen. Um Inspiration für das MKR1000 zu finden, besuchen Sie bitte die Genuino. cc Tutorials Page oder nehmen Sie an den lebhaften Diskussionen im Forum teil. Technische Daten Microcontroller SAMD21 Cortex-M0+ 32bit low power ARM MCU Board Power Supply (USB/VIN) 5V Supported Battery(*) Li-Po single cell, 3.7V, 700mAh minimum Circuit Operating Voltage 3.3V Digital I/O Pins 8 PWM Pins 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - or 18 -, A4 -or 19) UART 1 SPI 1 I2C 1 Analog Input Pins 7 (ADC 8/10/12 bit) Analog Output Pins 1 (DAC 10 bit) External Interrupts 8 (0, 1, 4, 5, 6, 7, 8, A1 -or 16-, A2 - or 17) DC Current per I/O Pin 7 mA Flash Memory 256 KB SRAM 32 KB EEPROM no Clock Speed 32.768 kHz (RTC), 48 MHz LED_BUILTIN 6 Full-Speed USB Device and embedded Host LED_BUILTIN 6 Lenght 61.5 mm Width 25 mm Weight 32 gr.
