ARDUINO TSX00003 ® Shield MKR Relay Proto (Relais) content_copy

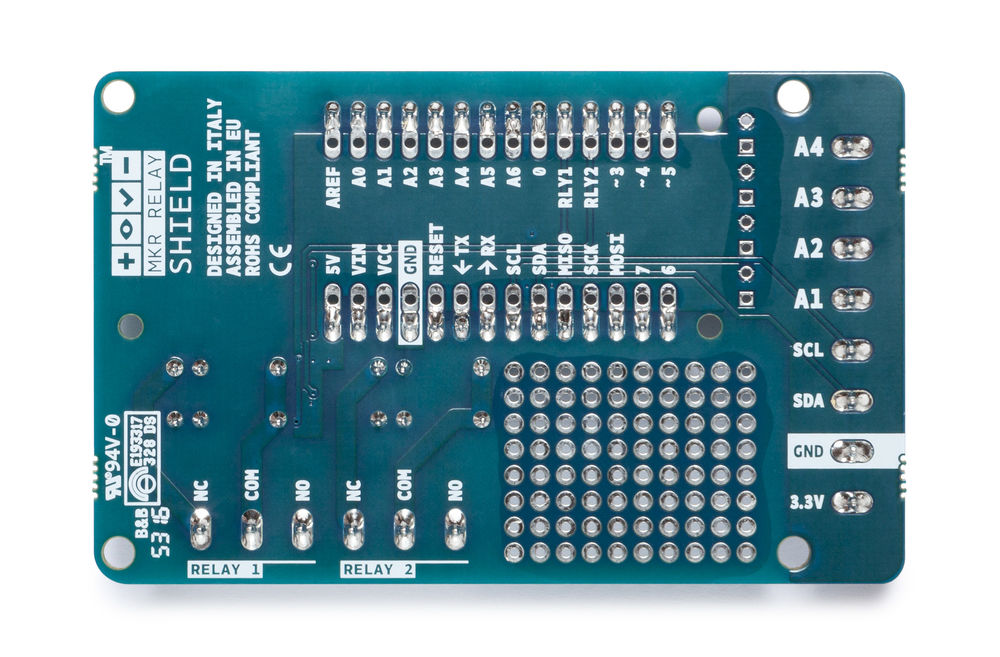

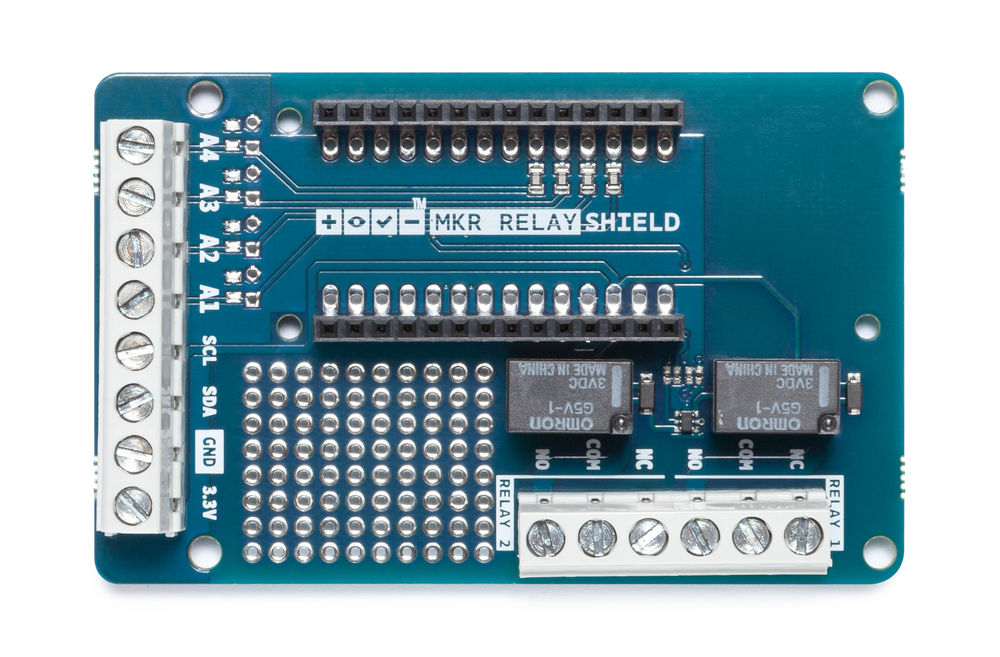

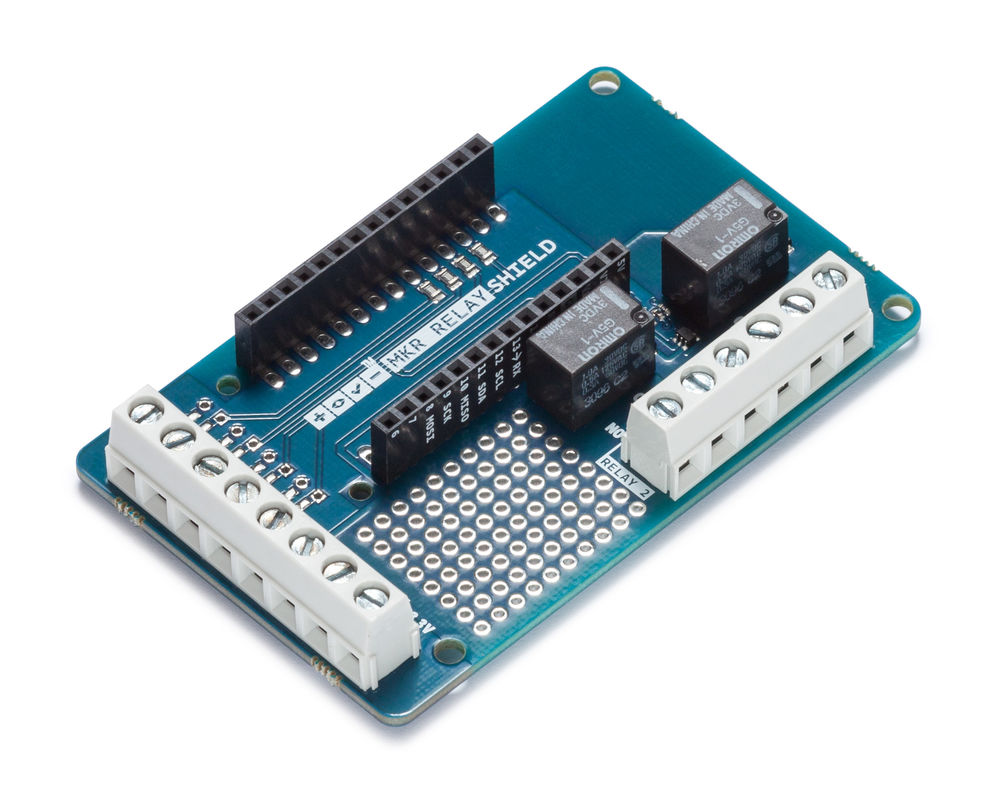

Relais! Das MKR Relay Proto Shield ermöglicht es Ihnen, Relais einfach mit Ihrem MKR Board zu steuern. Das Shield bietet zwei On-Board-Relais und einen kleinen Prototyping-Bereich, wenn Sie Ihrem Projekt eine weitere Komponente hinzufügen möchten. Arduino® MKR Relay Proto Das MKR Relay Proto Shield ermöglicht es Ihnen, auf einfache Weise Relais zu Ihrem MKR-Board-basierten Projekt hinzuzufügen. Das Shield stellt zwei Relais zur Verfügung, die RELAY1 und RELAY2 genannt werden und von Pin 1 bzw. Pin 2 gesteuert werden. Das Shield ermöglicht auch einen einfachen Anschluss über Schraubklemmen an A1 bis A4. Technische Spezifikationen Operating voltage 3.3V (supplied from the host board) Two relays with NO, COM and NC connections Works with battery powered board 8 positions screw terminal blocks for easy connections with A1 to A4 Analog input, SCL SDA for I2C, GND and 3.3V output 6 positions screw terminal blocks (NO, COM, NC for each relay) Carry current: 2 A Max. operating voltage: 24 VAC, 50 VDC Max. operating current: 1 A Max. switching capacity: 62.50 VA, 30W Proto area
