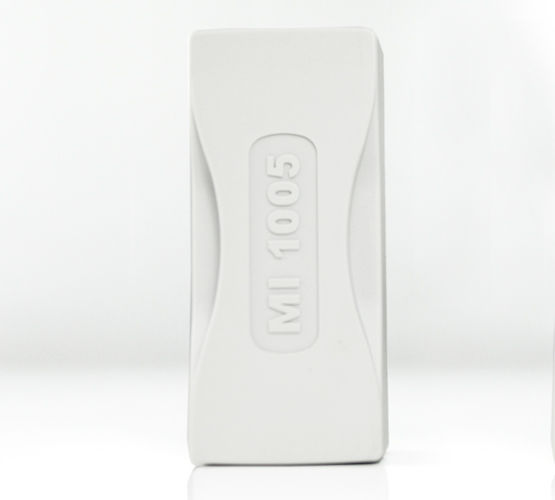

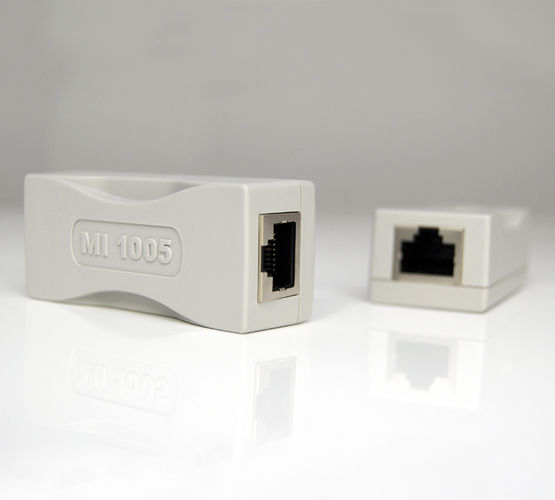

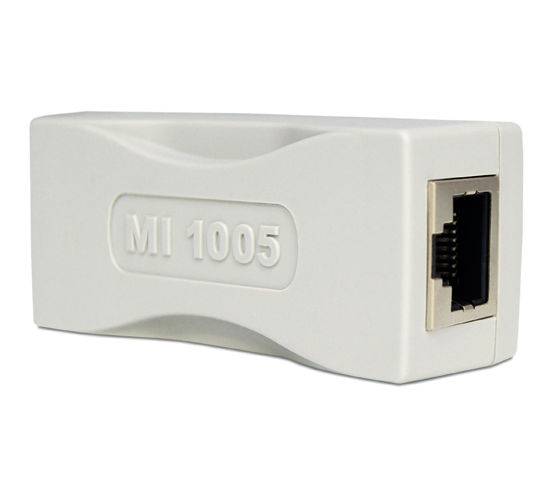

Baaske Medical 2005674 Netzwerk Isolator MED MI 1005 content_copy

Der Netzwerk Isolator MED MI 1005 Retail von Baaske Medical ist ein medizinischer Ethernet-Netzwerkisolator, der speziell für den Einsatz in medizinischen Einrichtungen entwickelt wurde. Er dient der galvanischen Trennung von Ethernet-Datenleitungen, um elektrische Potenzialverbindungen zwischen medizinischen Geräten und Netzwerkinfrastrukturen zu vermeiden. Diese Trennung schützt Patienten und Anwender vor gefährlichen elektrischen Spannungen, insbesondere in Umgebungen, in denen medizinische Geräte direkt mit Patienten verbunden sind. Das Gerät unterstützt Gigabit-Ethernet mit einer Geschwindigkeit von 10/100/1000 MBit/s und gewährleistet somit eine flüssige und zuverlässige Datenübertragung in kritischen Anwendungsszenarien.

Einsatzbereiche
Der Isolator ist für den Einsatz in Krankenhäusern, Arztpraxen und anderen medizinischen Einrichtungen konzipiert, wo die Patientensicherheit oberste Priorität hat. Er ermöglicht die sichere Integration medizinischer Geräte in bestehende Netzwerke, ohne die elektrische Sicherheit zu beeinträchtigen. Die galvanische Trennung schützt vor gefährlichen Spannungsdifferenzen, die durch unterschiedliche Erdungspotenziale entstehen können, insbesondere bei Geräten, die direkt mit Patienten verbunden sind.

Funktionen und Ausstattung im Detail
Das Gerät bietet eine galvanische Isolation mit einer Prüfspannung von 5 kV AC für 60 Sekunden und 10 kV DC für 10 Sekunden, was eine hohe elektrische Sicherheit gewährleistet. Die Dämpfung beträgt 1 dB, was eine minimale Beeinträchtigung der Signalqualität bedeutet. Die maximale Übertragungsstrecke beträgt 100 Meter, was die Verwendung über typische Netzwerkabschnitte ermöglicht. Die volle IEEE 802.3-Kompatibilität sorgt dafür, dass der Isolator in bestehende Netzwerke ohne Einschränkungen integriert werden kann.

Technik verständlich erklärt

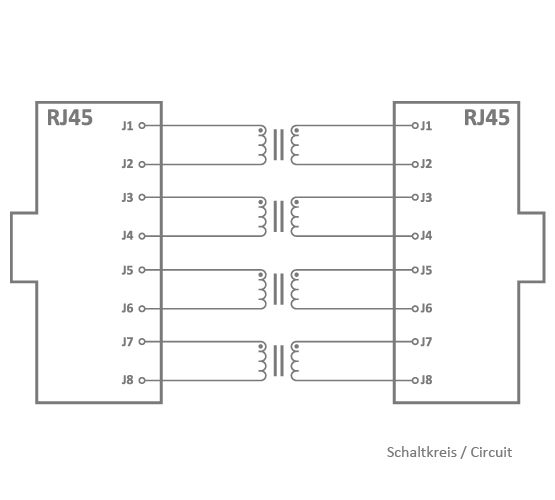

Der Netzwerkisolator arbeitet als transparenter Brücke im Ethernet-Netzwerk. Er trennt die elektrischen Potentiale zwischen zwei Netzwerksegmenten, ohne die Datenübertragung zu beeinträchtigen. Die galvanische Trennung erfolgt über eine Hochspannungsisolierung, die sicherstellt, dass keine gefährlichen Spannungen übertragen werden können. Die Datenübertragung erfolgt über die Ethernet-Protokolle, wobei die Geschwindigkeit von 10/100/1000 MBit/s die Anforderungen moderner medizinischer Netzwerke erfüllt. Die Normenzertifizierung nach EN 60601-1 und EN 60601-1-2 bestätigt die Einhaltung der strengen Sicherheits- und EMV-Anforderungen für medizinische Geräte.

Kompatibilität und Zubehör
Der Isolator ist mit einem Normenzertifikat von einer Benannten Stelle nach EN 60601-1 und EN 60601-1-2 ausgestattet, was die Einhaltung der Sicherheits- und EMV-Anforderungen für medizinische Geräte bestätigt. Als Alternative oder Nachfolger wird der MI 1005 E galvanische Netzwerktrennung zum Einbau angeboten, der ebenfalls für medizinische Anwendungen geeignet ist. Die Kompatibilität mit bestehenden Netzwerkinfrastrukturen wird durch die volle IEEE 802.3-Kompatibilität gewährleistet.

Montage und Installation

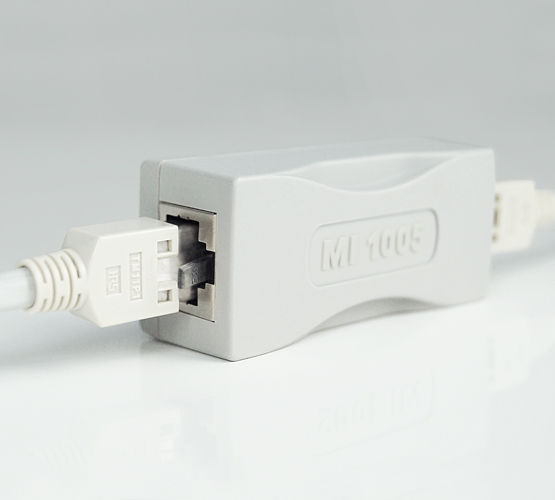

Der Netzwerk Isolator MED MI 1005 Retail wird in der Regel zwischen zwei Ethernet-Verbindungen installiert, z. B. zwischen einem medizinischen Gerät und einem Netzwerkswitch. Die Installation erfolgt durch Anschluss an die RJ45-Steckverbindungen. Es sind keine zusätzlichen Konfigurationen oder Softwareeinstellungen erforderlich, da das Gerät transparent im Netzwerk arbeitet. Die Montage erfolgt in der Regel an einem geeigneten Standort, der den Zugang zu den Netzwerkkabeln ermöglicht.

Vorteile im Betrieb
Der Einsatz des Isolators erhöht die Sicherheit in medizinischen Umgebungen, indem er elektrische Gefahren für Patienten und Anwender minimiert. Die galvanische Trennung ermöglicht die sichere Integration medizinischer Geräte in bestehende Netzwerke, ohne die Netzwerkleistung zu beeinträchtigen. Die Gigabit-Ethernet-Geschwindigkeit sorgt für eine flüssige Kommunikation, und die Normenzertifizierung nach EN 60601-1 und EN 60601-1-2 bestätigt die Einhaltung der erforderlichen Sicherheitsstandards. Das Gerät ist für den Einsatz in kritischen medizinischen Anwendungsszenarien geeignet, wo eine hohe Zuverlässigkeit und Sicherheit erforderlich sind.

Der Lieferumfang umfasst ausschließlich den Netzwerk Isolator MED MI 1005 Retail. Es sind keine weiteren Komponenten, wie Kabel, Adapter oder Dokumentation, enthalten. Die Installation erfolgt ohne zusätzliche Werkzeuge oder Softwareeinstellungen.

Allgemein
Geschwindigkeit	10/100/1000 MBit/s
IEEE 802.3-Kompatibilität	voll
Normenzertifikat	von Benannter Stelle nach EN 60601-1 und EN 60601-1-2
Galvanische Isolation	5 kV AC für 60 s; 10 kV DC für 10 s

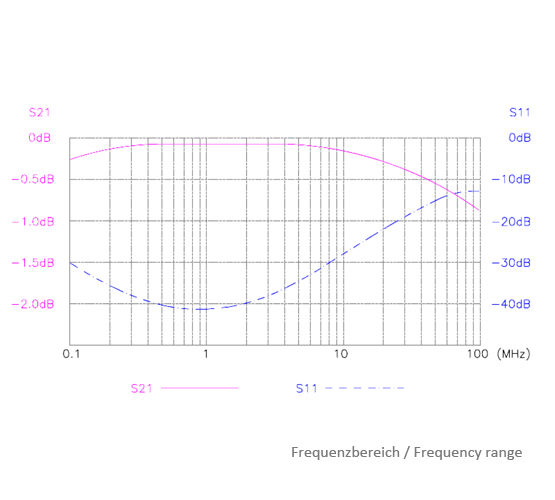

Dämpfung	1 dB
Maximale Übertragungsstrecke	100 m
Sicherheitsnorm	IEC 60601-1:2005/AMD1:2012/AMD2:2020
EMV-Norm	EN 60601-1-2:2015
Prüfung/Zertifizierung	TÜV-geprüft

---
