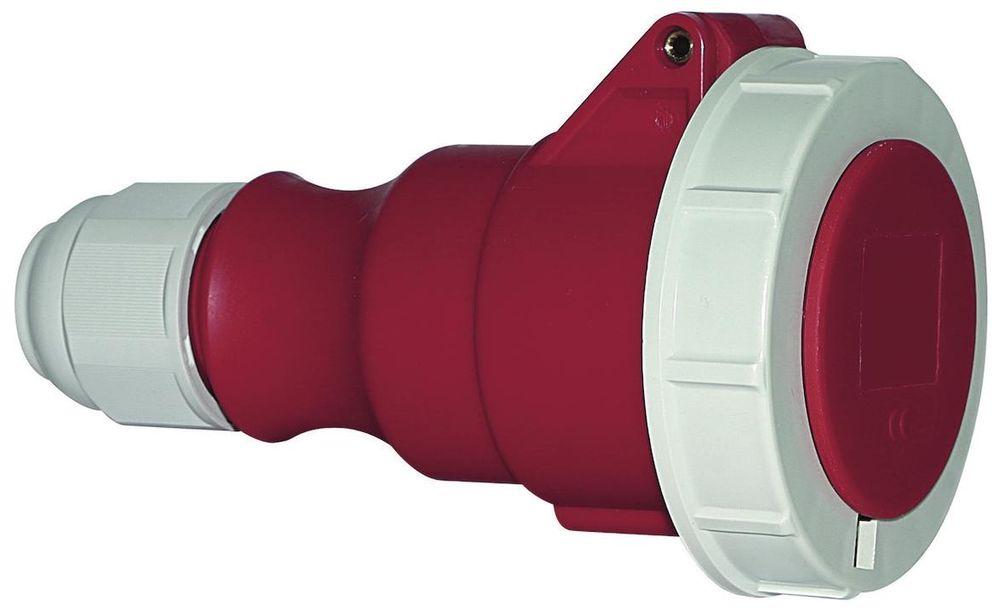

Bals 310364 Kupplung TLS mit MULTI-GRIP Verschraubung 32A 5p 400V 6h IP67 content_copy

Die Bals Kupplung TLS mit MULTI-GRIP Verschraubung, Typ 310364, ist eine industrielle CEE-Kupplung für den Einsatz in anspruchsvollen Umgebungen. Sie ist für einen Nennstrom von 32 A und eine Nennspannung von 400 V (50/60 Hz) ausgelegt und verfügt über eine 5-polige Kontaktanordnung (3P + N + PE). Die Polstellung beträgt 6h, was eine eindeutige Zuordnung im Stecksystem ermöglicht. Die Kupplung ist mit Schutzart IP67 ausgestattet, was bedeutet, dass sie staubdicht und kurzzeitig wasserdicht ist – geeignet für den Einsatz im Außenbereich oder in feuchten Industrieumgebungen. Die Kennfarbe rot (RAL 3000) dient der visuellen Identifizierung und entspricht der Norm EN 60309-2.

Einsatzbereiche
Diese Kupplung ist für industrielle Anwendungen konzipiert, insbesondere in Bereichen, in denen hohe mechanische Belastungen, Feuchtigkeit oder Schmutz auftreten. Sie eignet sich beispielsweise für Baustellen, Produktionsanlagen, mobile Maschinen oder temporäre Stromversorgungen, wo eine sichere und witterungsbeständige Verbindung erforderlich ist. Die IP67-Schutzart gewährleistet eine hohe Zuverlässigkeit unter rauen Bedingungen.

Funktionen und Ausstattung im Detail
Die Kupplung verfügt über eine einteilige Gehäusekonstruktion aus Polyamid, das für seine hohe mechanische Festigkeit und Wärmebeständigkeit bekannt ist. Die Kontakte bestehen aus vernickeltem Messing, was eine gute elektrische Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Der Kontaktträger ist ebenfalls aus Polyamid gefertigt. Die Anschlusstechnik erfolgt über Schraubklemmen, die für einen sicheren und dauerhaften Kontakt sorgen. Der maximale Leiterquerschnitt beträgt 6,0 mm², was die Verwendung mit Standardindustriekabeln ermöglicht.

Technik verständlich erklärt
Die MULTI-GRIP Kabelverschraubung ermöglicht eine sichere und einfache Befestigung des Kabels im Gerät. Sie ist mit integrierter Zugentlastung ausgestattet, um mechanische Belastungen auf die Leiter und die Verbindung zu minimieren. Die Verschraubung ist für Kabel mit einem minimalen Durchmesser von 11 mm bis zu einem maximalen Durchmesser von 23 mm geeignet. Die Kabelverschraubung sowie der Bajonettring sind in grau (RAL 7035) gehalten, während das Gehäuse und der Klappdeckel rot (RAL 3000) sind. Die Steckrichtung ist gerade, was eine direkte Verbindung ermöglicht.

Kompatibilität und Zubehör
Die Kupplung ist für den Einsatz mit passenden CEE-Steckern und -Kupplungen im 5-poligen System (3P + N + PE) mit 6h-Polstellung konzipiert. Sie ist kompatibel mit anderen Geräten, die die gleiche Norm (EN 60309-2) und Schutzart IP67) erfüllen. Die MULTI-GRIP Verschraubung ist speziell für die Bals-Produktlinie entwickelt und gewährleistet eine sichere Kabelbefestigung. Es gibt keine spezifischen Zubehörteile, die in den Quellen genannt werden.

Montage und Installation
Die Installation erfolgt über die Schraubklemmen, die für den Anschluss der Leiter vorgesehen sind. Die Kabelverschraubung wird am Kabelende angebracht und in das Gerät eingeschraubt, wobei die integrierte Zugentlastung die mechanische Belastung reduziert. Die Kupplung ist für eine direkte Montage an einer Wand oder einem Paneel vorgesehen, wobei die Geräteabmessungen 190 mm (Höhe) × 101,5 mm (Breite) × 106 mm (Tiefe) betragen.

Vorteile im Betrieb
Die Kupplung bietet eine hohe mechanische und elektrische Zuverlässigkeit. Die IP67-Schutzart schützt vor Staub und kurzzeitigem Wasserkontakt, was die Einsatzsicherheit erhöht. Die Schraubklemmen ermöglichen einen sicheren und wartungsfreundlichen Anschluss. Die MULTI-GRIP Verschraubung mit Zugentlastung reduziert das Risiko von Kabelbrüchen oder Kontaktverlusten durch mechanische Belastung. Die klare Kennfarbe rot (RAL 3000) erleichtert die Identifizierung im System.

Allgemein
IEC-Stromstärke	32
Polzahl	5
Spannung nach EN 60309-2	400 V (50+60 Hz) rot
Uhrzeit-Stellung	6
Kennfarbe	rot
RAL-Nummer	3000
Anschlusstechnik	Schraubklemme
Steckrichtung	gerade
Kabeleinführung	Verschraubung
Werkstoff	Kunststoff
Militärausführung

---
