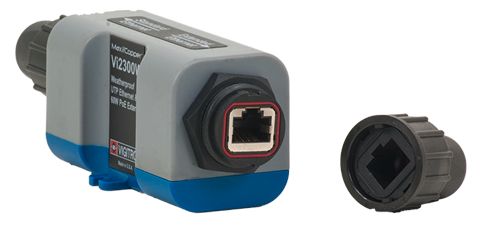

Barox VI-UTP-2300WP UTP Extender IP67 1xIP und PoE+ über UTP-Kabel content_copy

Der Barox VI-UTP-2300WP ist ein Medienkonverter für die Verlängerung von Ethernet-Übertragungen über bestehende UTP-Infrastrukturen. Er dient als Ethernet-Extender und wird speziell im Bereich der Übertragung von IP-Kameras oder VoIP-Geräten eingesetzt, um die Reichweite von Netzwerkkabeln zu verlängern. Das Gerät ist für die Montage auf einer DIN-Schiene ausgelegt und ermöglicht die Übertragung von Daten über längere Strecken, ohne dass eine zusätzliche Netzwerk-Infrastruktur benötigt wird. Es ist verwaltbar, was bedeutet, dass es über eine Schnittstelle für Überwachung und Konfiguration zugänglich ist, jedoch keine IP-Einstellungen oder Konfigurationen erfordert, da es transparent für das bestehende Netzwerk agiert.

Einsatzbereiche
Der VI-UTP-2300WP wird vor allem im Bereich der Überwachungstechnik eingesetzt, insbesondere bei der Anbindung von Mega-Pixel IP-Kameras an ein zentrales Netzwerk. Er ermöglicht die Verlängerung von Ethernet-Verbindungen über bestehende UTP-Kabel, wodurch die Installation von zusätzlichen Switches oder Kabeln entfällt. Die Verwendung ist ideal in Gebäuden mit bereits vorhandener Kabelstruktur, wo eine Erweiterung der Reichweite ohne Neukabellegung gewünscht ist. Die Geräte können in Kombination mit anderen Modellen wie dem Vi230xxA oder Vi25xx Extended Midspans eingesetzt werden, um eine flexible Netzwerkarchitektur zu schaffen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei RJ45-Anschlüsse: einen für die Standard-Ethernet-Verbindung (z. B. zum Switch oder NVR) und einen für die verlängerte Ethernet-Verbindung über das UTP-Kabel. Es unterstützt die Übertragung von 10BaseT-Signalen bis zu einer Reichweite von 914 Metern (3.000 Fuß) und von 100BaseT-Signalen bis zu 640 Metern (2.100 Fuß). Die Übertragung erfolgt im Full-Duplex-Modus mit einer Geschwindigkeit von 10 oder 100 Mb/s, wobei die Latenz und Übertragungsfehler minimiert werden. Die Technologie nutzt die Bandbreite bestehender UTP-Kabel optimal aus, ohne dass zusätzliche Frequenzbänder oder spezielle Kabel benötigt werden.

Technik verständlich erklärt
Der VI-UTP-2300WP arbeitet als Transceiver, also als Sender-Empfänger-Gerät, das auf der Seite der IP-Kamera installiert wird. Es wandelt das Ethernet-Signal in ein für die UTP-Verlängerung geeignetes Format um und sorgt dafür, dass die Daten über die lange Strecke stabil übertragen werden. Die Verwendung von PoE+ (Power over Ethernet Plus) ist möglich, wobei die Stromversorgung über das Netzwerkkabel erfolgt. Dies ist besonders vorteilhaft, da keine separate Stromversorgung für die Kamera benötigt wird. Die Geräte sind so konzipiert, dass sie keine Einstellungen erfordern und somit für den Betrieb transparent sind.

Kompatibilität und Zubehör
Der VI-UTP-2300WP kann in Kombination mit den Modellen Vi230xxA oder Vi25xx Extended Midspans eingesetzt werden, um eine erweiterte Netzwerkstruktur zu realisieren. Diese Kombination ermöglicht es, mehrere entfernte Geräte an ein zentrales Netzwerk anzuschließen. Die Verwendung von Cat5/6-Kabeln ist empfohlen, wobei die maximale Länge des Kabels zwischen dem Gerät und der IP-Kamera 100 Meter beträgt. Die Verlängerung über das UTP-Kabel erfolgt über den „Extended Ethernet“-Anschluss. Es ist wichtig, dass die Kabelverbindung fest und wasserdicht ist, weshalb die Gummimanschette beim Einbau sicher verschraubt werden muss.

Montage und Installation
Das Gerät wird auf einer DIN-Schiene montiert, was eine einfache Integration in bestehende Schaltschränke ermöglicht. Die Installation erfolgt gemäß den Anweisungen des Herstellers, wobei besonderes Augenmerk auf die korrekte Verbindung der Kabel gelegt werden muss. Die Gummimanschette muss so verschraubt werden, dass keine Lücken zwischen dem Kabel und dem Einbau-Loch bestehen, um eine Wasserdichtheit zu gewährleisten. Die Geräte dürfen nicht in Bereichen mit einer Umgebungstemperatur über 75 °C installiert werden, und es ist zu vermeiden, dass sie in der Nähe von Wärmequellen wie Heizkörpern oder anderen Geräten platziert werden, die Wärme abgeben.

Vorteile im Betrieb
Der Einsatz des VI-UTP-2300WP reduziert die Notwendigkeit für zusätzliche Netzwerk-Switches und Kabel, was die Installationskosten senkt. Die transparente Netzwerkintegration bedeutet, dass keine Änderungen an der bestehenden Netzwerkstruktur erforderlich sind. Die Verwendung von PoE+ ermöglicht eine vereinfachte Stromversorgung der angeschlossenen Geräte. Die verlängerte Reichweite von bis zu 914 Metern für 10BaseT und 640 Metern für 100BaseT erweitert die Flexibilität bei der Planung von Überwachungssystemen. Die Geräte sind für den Einsatz in industriellen und Außenbereichen geeignet, da sie robust konstruiert sind und die Montage auf DIN-Schienen eine sichere Befestigung gewährleistet. Es ist jedoch zu beachten, dass das Gerät keine integrierte Stromversorgung besitzt und eine externe Stromquelle benötigt. Die Lieferung erfolgt ohne zusätzliche Zubehörteile wie Kabel oder Adapter.

Allgemein
Produktart	Medienkonverter
Montageart	DIN-Schiene
Reichweite 10BaseT	914 m
Reichweite 100BaseT	640 m
Übertragungsart	Full-Duplex
Datenrate	10/100 Mb/s
PoE-Unterstützung	PoE+
Anschlussarten	RJ45
Kabeltyp	UTP
Kabelstandard	Cat5/6
Kabelverlängerung	bis zu 100 m
Management
Eigenschaften
Montageart	Tisch- oder Wandmontage
PoE	PoE-af (15W), PoE-at (30W)
Management	Kein Management
Extendermedium	UTP
Speisung	PoE
Technische Daten
Kupfer Ports	1 x 10/100BaseT, RJ45, Bitte beachten Sie den begrenzten Platz für die RJ45 Steckverbinder. Wir empfehlen die Kompatibilität der RJ45 Stecker vor der Montage im Feld zu prüfen.
Extender Ports	1 x UTP, RJ45
Übertragungskabel	Idealer Typ: Cat5e und besser, Weitere Typen:, Bei Verwendung von Cat3-Kabeln (Telefonkabel) oder Klingeldraht verringern sich die möglichen Distanzen deutlich., Bei Verwendung von Cat7-Kabeln kann ca. mit den gleichen Distanzen wie bei Cat5e/Cat6 gerechnet werden. Die Abschirmungen des Cat7-Kabels dürfen nicht geerdet werden.
Distanzangabe	Die maximale Übertragungsdistanz bei Verwendung von Cat5e-Kabel oder besser beträgt ca. 500m., Bei der Übertragung von PoE muss die Verlustleistung der Übertragungsstrecke berücksichtigt werden.
Speisespannung	Speisung über PoE, das Gerät kann nicht lokal gespeist werden
Leistungaufnahme	2W
Betriebstemperatur	-40 bis +75°C
Verlustleistung	7 BTU/h
Abmessungen	174 x 40 x 47mm (L x B x H)

---
