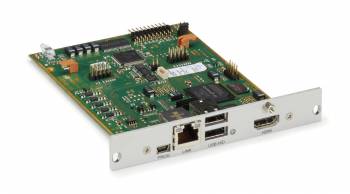

BlackBox ACX1MR-HDMI-C CATx DKM Receiverkarte, HDMI plus USB HID fŸr ModulargehŠuse

Modulare DKM Extender Basismodule

Statten Sie Ihren KVM Extender mit Schnittstellen ganz nach Ihrem Bedarf aus.

- Basismodule mit DVI-D, DVI-I, HDMI oder DisplayPort Video und (2) USB Tastatur/Mausports.
- Peripherieoption mit (4) transparenten Highspeed USB 2.0 Ports (480 Mbps).
- Wählen Sie zwischen CATx- und Glasfaserlinks (Glasfaser unterstützt Multimode und Singlemode).
- Entfernungen bis 140 m (CATx), 1000 m (Multimode Glasfaser), oder 10 km (Singlemode Glasfaser).
- Pixelgenaue Auflösungen bis 2048 x 1152 (Single Link DVI), bis 2560 x 1600/2x2K (Dual Link DVI), HDMI bis 1080p oder DisplayPort bis 4K über die volle Distanz.
- Highspeed Videooptionen mit 2,5 Gbps Bandbreite für anspruchsvolle Grafikanwendungen.
- Unterstützung für mehrere Videokanäle in anspruchsvollen Grafikanwendungen.
- Verwenden Sie die Module in den modularen DKM Extender Gehäusen.
- Kombinieren Sie verschiedenste Schnittstellen und verlängern Sie die KVM-Signale nach Bedarf.
- Konfigurieren Sie ein Gehäuse mit Transmitterkarten am Rechner und ein Gehäuse mit Receiverkarten an der Konsole.
- Nutzen Sie diese Extender für Punkt-zu-Punkt KVM-Verlängerungen oder in den KVM Matrix Switching-Systemen der Reihe DKM FX und DKM FXC.
- Gewährleistung: 2 Jahre Double Diamond™ (Standard).

Die Modularen DKM KVM Extender bieten die größte Auswahl an Kombinationsmöglichkeiten für Video- und Peripheriesignale, sodass Sie selbst für sehr spezifische Anwendungen den passenden KVM Extender erhalten.

Die Modularen DKM KVM Extender bestehen aus Gehäusen mit 2, 4, 6 oder 21 Slots, Basismodulen mit den Video- und zwei USB HID-Schnittstellen sowie den Upgrade Modulen für die Peripherieanschlüsse. Spezielle Konverter-Module bieten eine Konvertierung von analog nach digital, sodass Sie verschiedenste analoge Videoquellen mit dem System nutzen können. Für besonders platzsparende Installationen ist auch ein 8-Port Switching Modul verfügbar, das den gleichen Funktionsumfang wie die DKM FXC Switche bietet.

Basismodule:

Die Module stellen einen oder zwei Video Ports und zwei USB HID-Anschlüsse für Tastatur und Maus bereit. Zusätzlich bieten sie CATx- oder LC-Glasfaseranschlüsse für die Verbindung zur fernen Gegenstelle bzw. in einer geschalteten Umgebung zum zentralen KVM-Switch. Jedes Gehäuse der modularen DKM Extender muss mit mindestens einem Basismodul bestückt werden.

Wählen Sie zwischen Kabelverbindungen über CATx, Glasfaser mit 1 Gbps oder Highspeed Glasfaser mit 2,5 Gbps je nach gewünschter Entfernung und Videobandbreite. CATx-Verbindungen eignen sich ideal für kürzere Distanzen bis 140 m. Die Glasfasermodule unterstützen sowohl Multimode bis 1 km als auch Singlemodekabel bis 10 km Reichweite. Die 2,5 Gbps Highspeed-Module sind für anspruchsvolle Grafikanwendungen gedacht und bieten die doppelte Bandbreite im Vergleich zu Standardmodulen.

Basismodule werden in verschiedenen Videoformaten angeboten. Zur Auswahl stehen Single Link DVI-D, DVI-I mit VGA-Eingang und DVI-D-Ausgang, Dual Head DVI-D, HDMI und DisplayPort, jeweils mit zwei USB HID-Anschlüssen für Tastatur und Maus.

Module mit speziellen Funktionen erweitern Ihre Möglichkeiten noch weiter. Die Module mit redundantem Link sind ideal für alle Anwendungen, die einen Rückkanal benötigen, oder wenn zwei Anwender sich einen Videokanal teilen möchten. Module mit integriertem 2-Port Switch sind die ideale Lösung, wenn neben der fernen Konsole auch direkt am Rechner eine lokale Konsole angeschlossen werden soll oder eine Konsole auf einen fernen und einen lokalen Rechner zugreifen muss. Für reine HD-Videoverteilung wählen Sie Module mit ausschließlicher Videoschnittstelle. Für Wacom-Tablets oder andere breitbandige USB-Geräte eignet sich das transparente USB 2.0 Modul mit einer Geschwindigkeit von 480 Mbps und einem eigenen Kabellink.

Auflösungen:

Dank der digitalen Übertragung des Videosignals ohne Qualitätsverlust werden die Bilder so scharf, als wären sie direkt mit den Arbeitsstationen verbunden. Fortschrittliche Algorithmen zur Videokompression unterstützen 24-Bit-Farbtiefe für sanfte Farbverläufe. Single Link DVI liefert pixelgenaue Auflösungen bis 2048 x 1152, Dual Link DVI bis 2560 x 1600/2x2K, HDMI wird bis 1080p pixelgenau dargestellt, und DisplayPort bietet sogar Auflösungen bis 4K über die volle Distanz.

DKM Modular Extenders Overview:

Die Gehäuse sind als Desktopausführung mit zwei, vier oder sechs Slots sowie in einer 19“-Version mit 21 Slots verfügbar. Für kritische Anwendungen empfehlen sich Ausführungen mit zwei Netzteilen für den redundanten Betrieb. Wählen Sie zwischen internen oder externen Netzteilen, AC-Versorgung oder in Industrieanwendungen DC mit 12-, 24- oder 48 VDC. Die Desktopgehäuse können mit Hilfe optionaler Montagekits auch an der Wand, unter dem Schreibtisch, auf einer Hutschiene oder in einem 19” IT-Schrank montiert werden. Konfigurieren Sie ein Gehäuse mit Transmitterkarte für den Anschluss des Rechners und ein Gehäuse mit Receiverkarten für den Anschluss der Konsole.

Basis Module stellen die Kabelverbindung mit der Gegenseite zur Verfügung. Jedes Gehäuse muss mit einer Basiskarte bestückt werden. Diese bieten jeweils einen oder zwei Videokanäle sowie zwei USB HID-Ports.

Die Upgrade Module übertragen ihre Signale über die Basiskarten und benötigen daher keine eigene Kabelverbindung zur Gegenseite. So sparen Sie an Infrastrukturkosten und Platz. Wählen Sie zwischen einer Vielzahl von Schnittstellen wie USB HID, PS/2, eingebettetem USB 2.0 mit 36 Mbps, seriellen RS-232- oder RS-422-Daten, bidirektionalem Analog-Audio und uni- oder bidirektionalem Digital-Audio. Wählen Sie die Karten nach Bedarf zusammen mit den Basismodulen in einem Gehäuse.

Die DKM Konverter Module ermöglichen den Anschluss von Videoquellen mit analogen Videoformaten wie Komponenten- und Kompositvideos oder Industrieformaten wie EGA, CGA oder MDA. Für Grafikanwendungen gibt es weitere Optionen für SDI, HD-SDI oder 3G-SDI. Die Konverter Module wandeln analoge Signale in digitale DVI-D-Signale um und übertragen diese verlustfrei über die Distanz.

Die DKM FXC Switching Module bieten echte Platzersparnis. Sie benötigen zwei Slots im Gehäuse, bieten dafür aber acht Ports und die volle Funktionalität der DKM FXC Matrix Switches. Verwenden Sie diese Module im Transmittergehäuse, sparen Sie sich die Anschaffung eines separaten KVM-Switches und geben Ihrem Anwender Zugriff auf acht Rechner mit sofortiger Umschaltung. Wählen Sie zwischen zwei Versionen mit acht CATx- oder acht Glasfaserverbindungen.

Die modularen DKM Extender können als Punkt-zu-Punkt Verlängerung eingesetzt werden, wenn der Rechner von der Benutzerkonsole entfernt aufgestellt wird. Sie bieten die größte Schnittstellenvielfalt und höchste Videoqualität, was sie ideal für Grafikanwender und Benutzer von spezieller Peripherie macht. In größeren, geschalteten Erweiterungen arbeiten die modularen DKM Extender perfekt mit den KVM Matrix Switches der DKM FX und DKM FXC Reihe zusammen. In Kombination mit den DKM Switches errichten Sie ein frei skalierbares und flexibles Schaltsystem, das alle Unternehmensressourcen integriert.

Kostenlose Beratung vom Experten:

Die modularen DKM Extender bieten durch ihre Schnittstellenvielfalt unzählige Einsatzmöglichkeiten. Wir empfehlen daher den direkten Kontakt mit unseren Produktexperten. Erklären Sie uns Ihre Anforderungen, und wir planen gemeinsam mit Ihnen die optimale Konfiguration für Ihre Anwendung. Unsere Experten stehen jederzeit bereit. Rufen Sie uns an unter 0811/5541-110 oder nutzen Sie unseren Rückrufservice (oben auf dieser Seite) für einen Rückruf zum Wunschtermin.

Anschlüsse Transmittermodule:

- ACX1M1T-DHID-C: (1) DVI-D, (1) RJ-45
- ACX1M1T-DHID-SM/ACX1MT-DHS-SM: (1) DVI-D, (2) LC
- ACX1M1T-DHID-2C: (1) DVI-D, (2) RJ-45
- ACX1M1T-DHID-2S/ACX1MT-DHS-2S: (1) DVI-D, (4) LC
- ACX1MT-VDHID-C: (1) DVI-I, (1) RJ-45
- ACX1MT-VDHID-SM/ACX1MT-VDHS-SM: (1) DVI-D, (2) LC
- ACX1MT-VDHID-2C: (1) DVI-D, (2) RJ-45
- ACX1MT-VDHID-2S: (1) DVI-D, (4) LC
- ACX2MT-DHH-C: (1) DVI-D, (1) RJ-45 mit Dual Head Kabelkit
- ACX2MT-DHH-SM: (2) DVI-D, (2) LC mit Dual Head Kabelkit
- ACX2MT-DHH-2C: (1) DVI-D, (2) RJ-45 mit Dual Head Kabelkit
- ACX2MT-DHH-2S: (2) DVI-D, (2) LC mit Dual Head Kabelkit
- ACX2MT-DLH-C: (1) DVI-D, (1) RJ-45 mit Dual Link Kabelkit
- ACX2MT-DLH-SM: (1) DVI-D, (2) LC mit Dual Link Kabelkit
- ACX2MT-DLH-2C: (1) DVI-D, (2) RJ-45 mit Dual Link Kabelkit
- ACX2MT-DLH-2S: (1) DVI-D, (4) LC mit Dual Link Kabelkit
- ACX1MT-HDMI-C: (1) HDMI, (1) RJ-45
- ACX1MT-HDMI-SM: (1) HDMI, (2) LC
- ACX1MT-HDMI-2C: (1) HDMI, (2) RJ-45
- ACX1MT-HDMI-2S: (1) HDMI, (4) LC
- ACX1MT-HDO-C: Modul nur Video (1) HDMI, (1) RJ-45
- ACX1MT-HDO-SM: Modul nur Video (1) HDMI, (2) LC
- ACX1MT-HDM2-C: (2) HDMI, (1) RJ45
- ACX1MT-HDM2-SM: (2) HDMI, (2) RJ45
- ACX1MT-HDM2-2C: (2) HDMI, (2) RJ45
- ACX1MT-HDM2-2S: (2) HDMI, (4) LC
- ACX2MT-DPH-C: (1) DisplayPort, (1) RJ-45
- ACX2MT-DPH-SM/ACX2MT-DPHS-SM: (1) DisplayPort, (2) LC
- ACX2MT-DPH-2C: (1) DisplayPort, (2) RJ-45
- ACX2MT-DPH-2S/ACX2MT-DPHS-2S: (1) DisplayPort, (4) LC

Anschlüsse Receivermodule:

- ACX1M1R-DHID-C: (1) DVI-D, (1) RJ-45
- ACX1M1R-DHID-SM/ACX1MR-DHS-SM: (1) DVI-D, (2) LC
- ACX1M1R-DHID-2C: (1) DVI-D, (2) RJ-45
- ACX1M1T-DHID-2S/ACX1MR-DHS-2S: (1) DVI-D, (4) LC
- ACX2MR-DHH-C: (1) DVI-D, (1) RJ-45 mit Dual Head Kabelkit
- ACX2MR-DHH-SM: (2) DVI-D, (2) LC mit Dual Head Kabelkit
- ACX2MR-DHH-2C: (1) DVI-D, (2) RJ-45 mit Dual Head Kabelkit
- ACX2MR-DHH-2S: (2) DVI-D, (2) LC mit Dual Head Kabelkit
- ACX2MR-DLH-C: (1) DVI-D, (1) RJ-45 mit Dual Link Kabelkit
- ACX2MR-DLH-SM: (1) DVI-D, (2) LC mit Dual Link Kabelkit
- ACX2MR-DLH-2C: (1) DVI-D, (2) RJ-45 mit Dual Link Kabelkit
- ACX2MR-DLH-2S: (1) DVI-D, (4) LC mit Dual Link Kabelkit

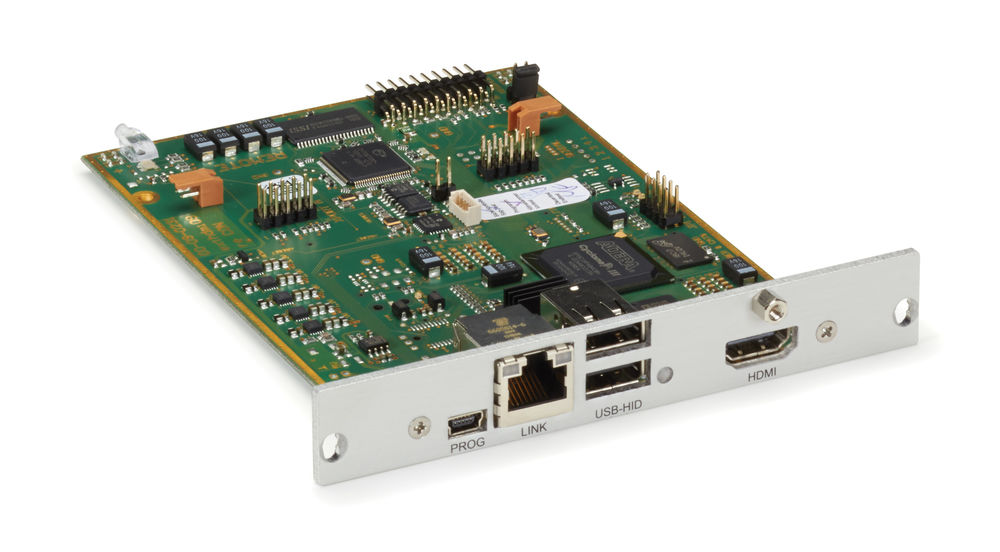

- ACX1MR-HDMI-C: (1) HDMI, (1) RJ-45
- ACX1MR-HDMI-SM: (1) HDMI, (2) LC
- ACX1MR-HDMI-2C: (1) HDMI, (2) RJ-45
- ACX1MR-HDMI-2S: (1) HDMI, (4) LC
- ACX1MR-HDO-C: Modul nur Video (1) HDMI, (1) RJ-45
- ACX1MR-HDO-SM: Modul nur Video (1) HDMI, (2) LC
- ACX1MR-HDSW-C: (2) HDMI, (1) RJ-45, (1) USB Typ B (benötigt 2 Steckplätze)
- ACX1MR-HDSW-SM: (2) HDMI, (2) LC, (1) USB Typ B (benötigt 2 Steckplätze)
- ACX1MR-HDSW-2C: (2) HDMI, (2) RJ45, (1) USB Typ B (benötigt 2 Steckplätze)
- ACX1MR-HDSW-2S: (2) HDMI, (4) LC, (1) USB Typ B (benötigt 2 Steckplätze)
- ACX2MR-DPH-C: (1) DisplayPort, (1) RJ-45
- ACX2MR-DPH-SM/ACX2MR-DPHS-SM: (1) DisplayPort, (2) LC
- ACX2MR-DPH-2C: (1) DisplayPort, (2) RJ-45
- ACX2MR-DPH-2S/ACX2MR-DPHS-2S: (1) DisplayPort, (4) LC

TAA-konform — JA, außer ACX2MT-DLHS-2S.
