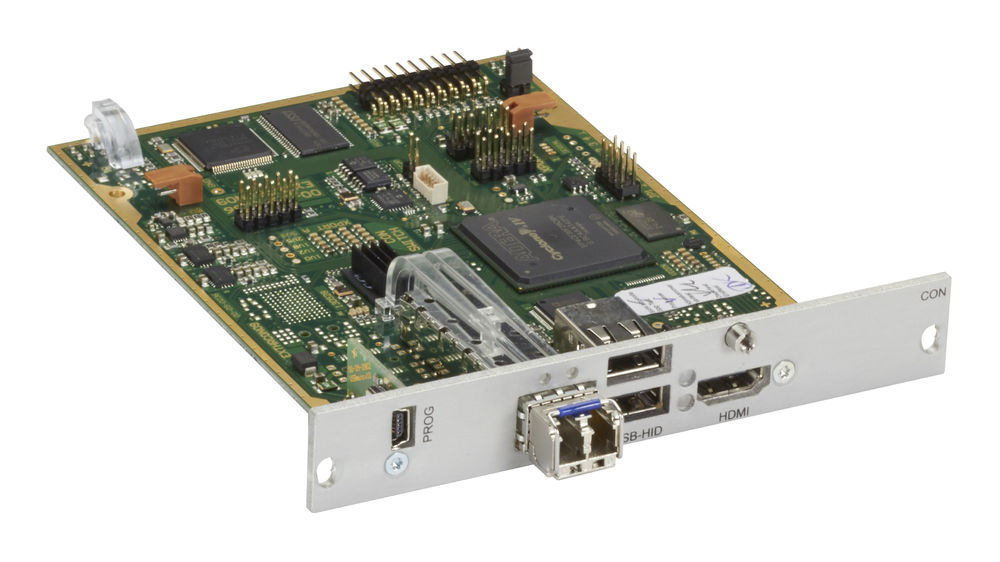

BlackBox ACX1MR-HDMI-SM SM DKM Receiverkarte, HDMI plus USB HID fŸr ModulargehŠuse

Modulare DKM Extender Basismodule:

Statten Sie Ihren KVM Extender mit Schnittstellen ganz nach Ihrem Bedarf aus.

• Basismodule mit DVI-D, DVI-I, HDMI oder DisplayPort Video und (2) USB Tastatur/Mausports.
• Peripherieoption mit (4) transparenten Highspeed USB 2.0 Ports (480Mbps).
• Wählen Sie zwischen CATx- und Glasfaserlinks (Glasfaser unterstützt Multimode und Singlemode).
• Entfernungen bis 140m (CATx), 1000m (MM) oder 10km (SM).
• Pixelgenaue Auflösungen bis 2048 x 1152 (Single Link DVI), bis 2560 x 1600/2x2K (Dual Link DVI), HDMI bis 1080p oder DisplayPort bis 4K über die volle Distanz.
• Highspeed Videooptionen mit 2,5 Gbps Bandbreite für anspruchsvolle Grafikanwendungen.
• Unterstützung für mehrere Videokanäle in anspruchsvollen Grafikanwendungen.
• Verwenden Sie die Module in den modularen DKM Extender Gehäusen.
• Kombinieren Sie verschiedenste Schnittstellen und verlängern Sie die KVM-Signale nach Ihren Bedürfnissen.
• Konfigurieren Sie ein Gehäuse mit Transmitterkarten am Rechner und ein Gehäuse mit Receiverkarten an der Konsole.
• Verwenden Sie diese Extender für Punkt-zu-Punkt KVM-Verlängerungen oder in den KVM Matrix Switching-Systemen der Reihe DKM FX und DKM FXC.
• Gewährleistung: 2 Jahre Double Diamond™ (Standard).

Die modularen DKM KVM Extender bieten die größte Auswahl an Kombinationsmöglichkeiten für Video- und Peripheriesignale, sodass Sie selbst für spezifische Anwendungen den passenden KVM Extender erhalten.

Die modularen DKM KVM Extender bestehen aus Gehäusen mit 2, 4, 6 oder 21 Slots, Basismodulen mit Video- und zwei USB HID-Schnittstellen sowie Upgrade Modulen für die Peripherieanschlüsse. Spezielle Konverter-Module bieten eine Konvertierung von analog zu digital, sodass Sie verschiedene analoge Videoquellen mit dem System nutzen können. Für platzsparende Installationen ist ein 8-Port Switching Modul verfügbar, das den gleichen Funktionsumfang wie die DKM FXC Switche bietet.

Basismodule:

Die Module auf dieser Seite bieten einen oder zwei Videoports und zwei USB HID-Anschlüsse für Tastatur und Maus. Zusätzlich bieten sie CATx- oder LC-Glasfaseranschlüsse für die Verbindung zur fernen Gegenstelle oder in einer geschalteten Umgebung zum zentralen KVM-Switch. Jedes Gehäuse der modularen DKM Extender muss mindestens mit einem Basismodul bestückt werden.

Wählen Sie zwischen CATx-Verbindungen, Glasfaser mit 1 Gbps oder highspeed Glasfaser mit 2,5 Gbps, je nach gewünschter Entfernung und Videobandbreite. CATx-Verbindungen eignen sich ideal für kürzere Distanzen bis 140m. Glasfasermodule unterstützen Multimode bis 1km und Singlemodekabel bis zu 10km Reichweite. Die 2,5 Gbps Highspeed-Module sind für anspruchsvolle Grafikanwendungen ausgelegt und bieten doppelte Bandbreite.

Basismodule werden in verschiedenen Videoformaten angeboten, einschließlich Single Link DVI-D, DVI-I mit VGA Eingang und DVI-D Ausgang, Dual Head DVI-D, HDMI und DisplayPort, jeweils mit zwei USB HID-Anschlüssen für Tastatur und Maus.

Module mit speziellen Funktionen erweitern die Möglichkeiten. Module mit redundanten Links sind ideal für Anwendungen, die einen Backkanal erfordern, oder wenn zwei Benutzer einen Videokanal teilen müssen. Module mit integriertem 2-Port-Switch sind die ideale Lösung, wenn neben der fernen Konsole auch eine lokale Konsole am Rechner angeschlossen werden soll. Für die HD-Videoverteilung wählen Sie Module mit Videoschnittstellen. Verwenden Sie für breitbandige USB-Geräte das transparente USB 2.0 Modul mit einer Geschwindigkeit von 480 Mbps und eigenem Kabellink.

Auflösungen:

Durch die digitale Übertragung des Videosignals ohne Qualitätsverluste sind die Bilder so scharf, als wären sie direkt an die Arbeitsstationen angeschlossen. Fortgeschrittene Algorithmen zur Videokompression unterstützen 24-Bit-Farbtiefe für sanfte Farbverläufe. Single Link DVI liefert pixelgenaue Auflösungen bis 2048 x 1152, Dual Link DVI bis 2560 x 1600/2x2K, HDMI bis 1080p pixelgenau und DisplayPort sogar bis 4K über die volle Distanz.

DKM Modular Extenders Übersicht:

Die Gehäuse sind in Desktopausführung mit zwei, vier oder sechs Steckplätzen und in einer 19-Zoll-Version mit 21 Steckplätzen verfügbar. Für kritische Anwendungen sind Versionen mit zwei Netzteilen für redundanten Betrieb erhältlich. Wählen Sie zwischen internen oder externen Netzteilen, AC-Versorgung oder DC mit 12-, 24- oder 48VDC für Industrieanwendungen. Die Desktopgehäuse können mit optionalen Montagekits an der Wand, unter dem Schreibtisch oder in einem 19-Zoll-IT-Schrank befestigt werden. Konfigurieren Sie ein Gehäuse mit Transmitterkarten für den Anschluss des Rechners und ein Gehäuse mit Receiverkarten für die Konsole.

Basis Module bieten die Kabelverbindung zur Gegenseite. Jedes Gehäuse muss mit mindestens einem Basismodul ausgestattet werden, das einen oder zwei Videokanäle sowie zwei USB HID Ports bietet.

Die Upgrade Module übertragen ihre Signale über die Basiskarten und benötigen keine eigene Kabelverbindung zur Gegenseite, was Infrastrukturkosten und Platz spart. Wählen Sie aus einer Vielzahl von Schnittstellen wie USB HID, PS/2, eingebettetem USB 2.0 mit 36 Mbps, seriellen RS-232- oder RS-422-Daten, bidirektionalem Analog-Audio sowie uni- oder bidirektionalem Digital-Audio. Kombinieren Sie die Karten mit den Basismodulen in einem Gehäuse.

Die DKM Konverter Module ermöglichen den Anschluss von Videoquellen mit analogen Videoformaten wie Komponenten, Komposit oder Industrieformaten wie EGA, CGA oder MDA. Für Grafikanwendungen stehen weitere Optionen für SDI, HD-SDI oder 3G-SDI zur Verfügung. Die Konverter Module wandeln analoge Signale in digitale DVI-D-Signale um und übertragen sie verlustfrei über die Distanz.

Die DKM FXC Switching Module bieten erhebliche Platzeinsparungen. Sie benötigen zwei Steckplätze im Gehäuse und bieten acht Ports sowie das volle Funktionsspektrum der DKM FXC Matrix Switches. Verwenden Sie diese Module im Transmittergehäuse und sparen Sie die Anschaffung eines separaten KVM Switches, während Sie dem Benutzer Zugriff auf acht Rechner mit sofortigem Umschalten geben. Wählen Sie zwischen Versionen mit acht CATx- oder Glasfaserverbindungen.

Die modularen DKM Extender können als Punkt-zu-Punkt-Verlängerung verwendet werden, wenn der Rechner entfernt von der Konsole aufgestellt wird. Sie bieten die größte Vielfalt an Schnittstellen und höchste Videoqualität, ideal für grafikorientierte Anwender oder Nutzer spezieller Peripheriegeräte. In größeren geschalteten Erweiterungen arbeiten die modularen DKM Extender perfekt mit den KVM-Matrix-Switches der Serien DKM FX und DKM FXC zusammen. In Kombination mit den DKM-Switches schaffen Sie ein frei skalierbares und flexibles Schaltsystem, das alle Unternehmensressourcen integriert.

Kostenlose Beratung vom Experten:

Die modularen DKM Extender bieten unzählige Einsatzmöglichkeiten durch ihre Schnittstellenvielfalt. Wir empfehlen Ihnen, direkt mit unseren Produktexperten Kontakt aufzunehmen. Erläutern Sie uns Ihre Anforderungen und wir planen gemeinsam die beste Konfiguration für Ihre Anwendung. Unsere Experten stehen Ihnen gerne zur Verfügung – rufen Sie uns unter 0811/5541-110 an oder nutzen Sie unseren Rückrufservice für einen Anruf zu Ihrem Wunschtermin.

Anschlüsse Transmittermodule:

• ACX1M1T-DHID-C: (1) DVI-D, (1) RJ-45
• ACX1M1T-DHID-SM/ACX1MT-DHS-SM: (1) DVI-D, (2) LC
• ACX1M1T-DHID-2C: (1) DVI-D, (2) RJ-45
• ACX1M1T-DHID-2S/ACX1MT-DHS-2S: (1) DVI-D, (4) LC
• ACX1MT-VDHID-C: (1) DVI-I, (1) RJ-45
• ACX1MT-VDHID-SM/ACX1MT-VDHS-SM: (1) DVI-D, (2) LC
• ACX1MT-VDHID-2C: (1) DVI-D, (2) RJ-45
• ACX1MT-VDHID-2S: (1) DVI-D, (4) LC
• ACX2MT-DHH-C: (1) DVI-D, (1) RJ-45 mit Dual Head Kabelkit
• ACX2MT-DHH-SM: (2) DVI-D, (2) LC mit Dual Head Kabelkit
• ACX2MT-DHH-2C: (1) DVI-D, (2) RJ-45 mit Dual Head Kabelkit
• ACX2MT-DHH-2S: (2) DVI-D, (2) LC mit Dual Head Kabelkit
• ACX2MT-DLH-C: (1) DVI-D, (1) RJ-45 mit Dual Link Kabelkit
• ACX2MT-DLH-SM: (1) DVI-D, (2) LC mit Dual Link Kabelkit
• ACX2MT-DLH-2C: (1) DVI-D, (2) RJ-45 mit Dual Link Kabelkit
• ACX2MT-DLH-2S: (1) DVI-D, (4) LC mit Dual Link Kabelkit
• ACX1MT-HDMI-C: (1) HDMI, (1) RJ-45
• ACX1MT-HDMI-SM: (1) HDMI, (2) LC
• ACX1MT-HDMI-2C: (1) HDMI, (2) RJ-45
• ACX1MT-HDMI-2S: (1) HDMI, (4) LC
• ACX1MT-HDO-C: Modul nur Video (1) HDMI, (1) RJ-45
• ACX1MT-HDO-SM: Modul nur Video (1) HDMI, (2) LC
• ACX1MT-HDM2-C: (2) HDMI, (1) RJ45
• ACX1MT-HDM2-SM: (2) HDMI, (2) RJ45
• ACX1MT-HDM2-2C: (2) HDMI, (2) RJ45
• ACX1MT-HDM2-2S: (2) HDMI, (4) LC
• ACX2MT-DPH-C: (1) DisplayPort, (1) RJ-45
• ACX2MT-DPH-SM/ACX2MT-DPHS-SM: (1) DisplayPort, (2) LC
• ACX2MT-DPH-2C: (1) DisplayPort, (2) RJ-45
• ACX2MT-DPH-2S/ACX2MT-DPHS-2S: (1) DisplayPort, (4) LC

Anschlüsse Receivermodule:

• ACX1M1R-DHID-C: (1) DVI-D, (1) RJ-45
• ACX1M1R-DHID-SM/ACX1MR-DHS-SM: (1) DVI-D, (2) LC
• ACX1M1R-DHID-2C: (1) DVI-D, (2) RJ-45
• ACX1M1T-DHID-2S/ACX1MR-DHS-2S: (1) DVI-D, (4) LC
• ACX2MR-DHH-C: (1) DVI-D, (1) RJ-45 mit Dual Head Kabelkit
• ACX2MR-DHH-SM: (2) DVI-D, (2) LC mit Dual Head Kabelkit
• ACX2MR-DHH-2C: (1) DVI-D, (2) RJ-45 mit Dual Head Kabelkit
• ACX2MR-DHH-2S: (2) DVI-D, (2) LC mit Dual Head Kabelkit
• ACX2MR-DLH-C: (1) DVI-D, (1) RJ-45 mit Dual Link Kabelkit
• ACX2MR-DLH-SM: (1) DVI-D, (2) LC mit Dual Link Kabelkit
• ACX2MR-DLH-2C: (1) DVI-D, (2) RJ-45 mit Dual Link Kabelkit
• ACX2MR-DLH-2S: (1) DVI-D, (4) LC mit Dual Link Kabelkit
• ACX1MR-HDMI-C: (1) HDMI, (1) RJ-45
• ACX1MR-HDMI-SM: (1) HDMI, (2) LC
• ACX1MR-HDMI-2C: (1) HDMI, (2) RJ-45
• ACX1MR-HDMI-2S: (1) HDMI, (4) LC
• ACX1MR-HDO-C: Modul nur Video (1) HDMI, (1) RJ-45
• ACX1MR-HDO-SM: Modul nur Video (1) HDMI, (2) LC
• ACX1MR-HDSW-C: (2) HDMI, (1) RJ45, (1) USB Typ B (benötigt 2 Steckplätze)
• ACX1MR-HDSW-SM: (2) HDMI, (2) LC, (1) USB Typ B (benötigt 2 Steckplätze)
• ACX1MR-HDSW-2C: (2) HDMI, (2) RJ45, (1) USB Typ B (benötigt 2 Steckplätze)
• ACX1MR-HDSW-2S: (2) HDMI, (4) LC, (1) USB Typ B (benötigt 2 Steckplätze)
• ACX2MR-DPH-C: (1) DisplayPort, (1) RJ-45
• ACX2MR-DPH-SM/ACX2MR-DPHS-SM: (1) DisplayPort, (2) LC
• ACX2MR-DPH-2C: (1) DisplayPort, (2) RJ-45
• ACX2MR-DPH-2S/ACX2MR-DPHS-2S: (1) DisplayPort, (4) LC

TAA-konform: JA außer ACX2MT-DLHS-2S.
