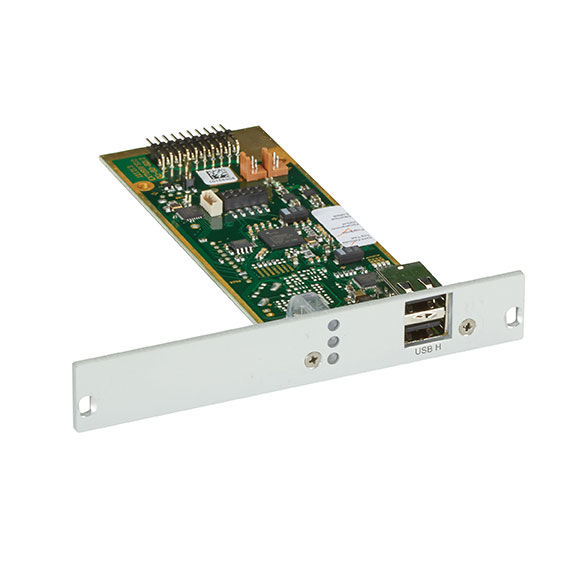

BlackBox ACX1MR-HID DKM Receiver, USB HID Erweiterung für Modulargehäuse content_copy

Das Produkt ist ein Upgrade-Modul für modulare DKM Extender von BlackBox, speziell konzipiert zur Erweiterung der Peripherieschnittstellen in bestehenden KVM-Systemen. Es ermöglicht die flexible Anpassung der Funktionalität, indem verschiedene Schnittstellenoptionen in die modularen Gehäuse integriert werden. Die Module sind für den Einsatz in KVM-Systemen vorgesehen, die über eine modulare Architektur verfügen, und dienen der Verlängerung von KVM-Signalen zwischen Rechner und Konsole. Die Integration erfolgt in die bestehenden DKM Extender-Gehäuse, wobei die Signale über die bereits vorhandene Kabelverbindung der Basismodule übertragen werden – es sind keine zusätzlichen Linkkabel erforderlich.

KVM-Extender sind Geräte, die die Steuerung eines Computers über längere Distanzen ermöglichen, indem Tastatur-, Maus- und Bildschirm-Signale übertragen werden. Das hier beschriebene Modul erweitert diese Funktionalität um zusätzliche Peripherieschnittstellen, die je nach Anforderung ausgewählt werden können. Es ist Teil eines modularen Systems, das eine individuelle Konfiguration erlaubt, indem Transmitterkarten für den Rechner und Receiverkarten für die Konsole in separaten Gehäusen eingesetzt werden.

Funktionen und Ausstattung im Detail
Das Upgrade-Modul bietet eine Auswahl an Schnittstellen, darunter USB HID, USB 2.0 mit einer Datenrate von 36 Mbps, analoges Audio in bidirektionaler Ausführung, digitales Audio in unidirektionaler oder bidirektionaler Form, sowie serielle Schnittstellen RS-232 und RS-422. Zudem ist eine PS/2-Schnittstelle verfügbar. Diese Schnittstellen können je nach Bedarf kombiniert werden, um die Anforderungen spezifischer Anwendungen zu erfüllen. Die Signale werden über die bestehende Verbindung der Basismodule übertragen, was eine kompakte und kabelreduzierte Installation ermöglicht.

Technik verständlich erklärt
Die Übertragung der Signale erfolgt über die bereits bestehende Kabelverbindung der Basismodule des DKM-Extenders. Dies bedeutet, dass keine zusätzlichen Verbindungen oder Linkkabel benötigt werden, um die erweiterten Funktionen zu aktivieren. Die Module sind so konzipiert, dass sie in die modularen DKM-Extender-Gehäuse eingebaut werden, wodurch eine flexible Erweiterung der Systemfunktionalität möglich ist. Die Datenübertragung über USB 2.0 mit 36 Mbps ermöglicht eine ausreichende Bandbreite für die meisten Peripheriegeräte, die über USB angeschlossen sind.

Kompatibilität und Zubehör
Das Modul ist speziell für die Verwendung in modularen DKM Extender-Gehäusen entwickelt und kompatibel mit den KVM Matrix Switching-Systemen der DKM FX und DKM FXC Reihe. Es kann sowohl in Punkt-zu-Punkt-KVM-Verlängerungen als auch in komplexeren Matrix-Systemen eingesetzt werden. Die Integration erfolgt durch Einbau in die bestehenden Gehäuse, wobei die Modulpositionierung je nach Anforderung an Transmitter- oder Receiverseite erfolgen kann.

Montage und Installation
Die Montage erfolgt durch Einbau des Moduls in das modulare DKM-Extender-Gehäuse. Die Installation erfordert keine zusätzlichen Kabelverbindungen, da die Signale über die bestehende Verbindung der Basismodule übertragen werden. Die Konfiguration erfolgt durch Auswahl der gewünschten Schnittstellen und Einbau der entsprechenden Module in die Transmitter- oder Receiver-Gehäuse. Die genaue Vorgehensweise ist im mitgelieferten Benutzerhandbuch beschrieben.

Vorteile im Betrieb
Die modulare Erweiterbarkeit ermöglicht eine anwendungsspezifische Anpassung des Systems, ohne dass das gesamte Gerät ausgetauscht werden muss. Die Nutzung der bestehenden Kabelverbindung reduziert die Anzahl der notwendigen Verbindungen und vereinfacht die Installation. Die Unterstützung verschiedener Schnittstellen, einschließlich USB HID, USB 2.0, Audio- und seriellen Schnittstellen, bietet Flexibilität bei der Integration verschiedener Peripheriegeräte. Die Garantie beträgt 2 Jahre, was eine Standardabdeckung für die Produktlinie darstellt.

Das Lieferumfang umfasst ein DKM Extender Upgrade Modul und ein Benutzerhandbuch. Die genaue Beschreibung der Schnittstellen und der Installation ist im Handbuch enthalten. Die Module sind nicht für den Einsatz außerhalb der modularen DKM-Extender-Gehäuse vorgesehen und erfordern die Integration in ein bestehendes System.

Allgemein
Peripherieschnittstellen	USB HID, USB 2.0 (36 Mbps), analoges Audio, digitales Audio, RS-232, RS-422, PS/2
Übertragung	über die Basismodule
Kompatibilität	modulare DKM Extender Gehäuse, DKM FX/FXC KVM Matrix Switching-Systeme

---
