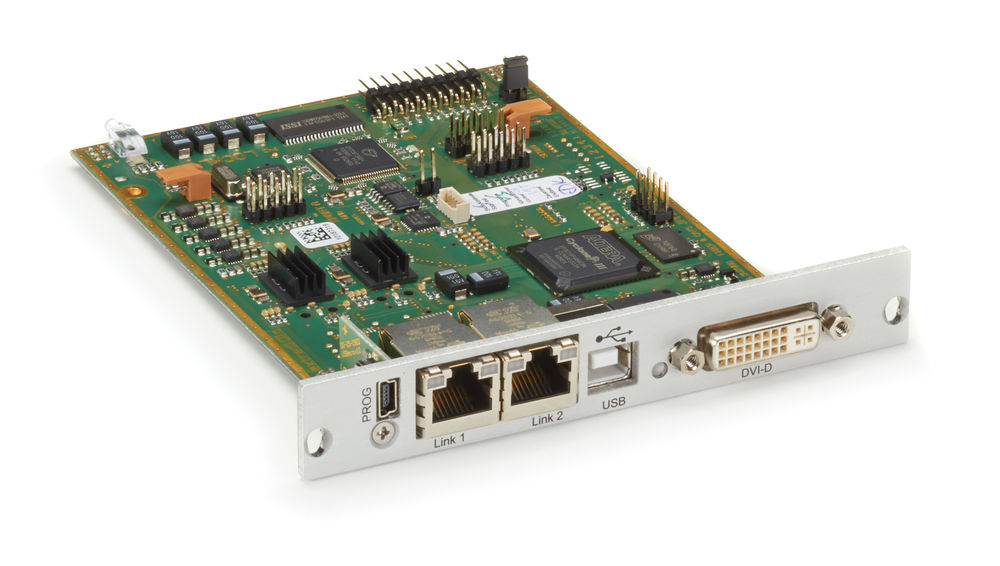

BlackBox ACX1MT-DHID-2C CATx DKM Transmitterkarte, DVI plus USB HID für Modulargehäuse, Sharing Transmitter Dual CATx content_copy

Das Produkt ist ein modulares Basismodul für KVM-Extender-Systeme der DKM-Reihe von BlackBox, speziell konzipiert für die Verlängerung von Video- und Peripheriesignalen in professionellen IT-Umgebungen. Es dient als Transmitterkarte, die in ein modulares DKM-Extender-Gehäuse eingebaut wird, um die Signale von einem Computer über eine Entfernung zu einem entfernten Arbeitsplatz (Konsole) zu übertragen. Das Modul verfügt über einen DVI-Videoanschluss und zwei USB HID-Anschlüsse für Tastatur und Maus, wodurch es für die Steuerung eines Rechners über eine physische Trennung geeignet ist. Die Verbindung erfolgt über CATx-Kabel, wobei die maximale Reichweite bis zu 140 Metern beträgt. Die digitale Signalübertragung gewährleistet dabei eine pixelgenaue Auflösung bis zu 2048 x 1152 bei Single Link DVI, was für grafisch anspruchsvolle Anwendungen ausreichend ist. Die Module sind Teil eines modularen Systems, das je nach Anforderung mit verschiedenen Schnittstellen und Erweiterungen konfiguriert werden kann.

Einsatzbereiche
Das Modul ist für Punkt-zu-Punkt-KVM-Verlängerungen sowie für Einbindung in KVM-Matrix-Switching-Systeme der DKM FX und DKM FXC Reihen vorgesehen. Es eignet sich für Anwendungen, bei denen ein Rechner physisch entfernt von der Bedienkonsole platziert ist, beispielsweise in Serverräumen, Kontrollräumen oder bei der Nutzung von Thin Clients. Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen, etwa bei der Integration von mehreren Computern in einem Netzwerk oder bei der Nutzung in Rechenzentren.

Funktionen und Ausstattung im Detail
Das Basismodul bietet einen DVI-D-Videoanschluss und zwei USB HID-Anschlüsse, die für die Steuerung von Tastatur und Maus vorgesehen sind. Die Signale werden über CATx-Kabel übertragen, wobei die maximale Reichweite 140 Meter beträgt. Die Übertragung erfolgt digital, wodurch keine Qualitätsverluste bei der Signalübertragung auftreten. Die Module sind für die Verwendung in modularen DKM-Extender-Gehäusen ausgelegt, die in verschiedenen Größen (2, 4, 6 oder 21 Slots) verfügbar sind. Die Konfiguration erfolgt durch das Einsetzen von Transmitterkarten am Rechner und Receiverkarten an der Konsole.

Technik verständlich erklärt
Die digitale Signalübertragung über CATx-Kabel ermöglicht eine stabile und qualitativ hochwertige Übertragung von Video- und USB-Signalen über Entfernungen bis zu 140 Metern. Die Verwendung von DVI-D gewährleistet eine klare, pixelgenaue Darstellung mit einer maximalen Auflösung von 2048 x 1152. Die beiden USB HID-Anschlüsse ermöglichen die Steuerung von Tastatur und Maus, wobei die Signale transparent übertragen werden, sodass keine zusätzliche Software oder Treiber erforderlich sind. Die Module sind für den Einsatz in professionellen IT-Infrastrukturen ausgelegt, wo eine zuverlässige und stabile Signalübertragung von entscheidender Bedeutung ist.

Kompatibilität und Zubehör
Das Modul ist kompatibel mit modularen DKM-Extender-Gehäusen, die in Desktop- oder 19-Zoll-Rack-Versionen erhältlich sind. Es kann in Kombination mit anderen Basismodulen und Erweiterungsmodulen, wie transparenten USB 2.0-Modulen oder speziellen Konvertermodulen, eingesetzt werden, um die Funktionalität des Systems an die jeweiligen Anforderungen anzupassen. Die Verwendung in KVM-Matrix-Switching-Systemen der DKM FX und DKM FXC Reihen ist ebenfalls vorgesehen.

Montage und Installation
Das Modul wird in ein modulares DKM-Extender-Gehäuse eingesetzt, das entweder als Desktop- oder Rack-Montageversion verfügbar ist. Die Installation erfolgt durch das Einsetzen des Moduls in einen der verfügbaren Steckplätze im Gehäuse. Die Verbindung zum Rechner erfolgt über den DVI-Anschluss und die beiden USB-Anschlüsse, während die Verbindung zur Konsole über das CATx-Kabel hergestellt wird. Die Konfiguration erfolgt über die Auswahl der entsprechenden Module für Transmitter und Receiver.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine flexible und skalierbare Konfiguration des KVM-Systems an die jeweiligen Anforderungen. Die digitale Signalübertragung gewährleistet eine hohe Bildqualität ohne Qualitätsverluste, auch über größere Entfernungen. Die Verwendung von CATx-Kabeln vereinfacht die Installation, da diese Kabel in vielen bestehenden Netzwerkinfrastrukturen bereits vorhanden sind. Die Kompatibilität mit KVM-Matrix-Switching-Systemen ermöglicht eine zentrale Steuerung mehrerer Computer aus einem einzigen Arbeitsplatz heraus.

Allgemein
Videoanschluss	DVI-D
USB-Anschlüsse	2 HID
Verbindungstyp	CATx
Reichweite	140 m
Maximale Auflösung	2048 x 1152
Kompatibilität	modulare DKM-Extender-Gehäuse
System	DKM FX und DKM FXC Reihen

---
